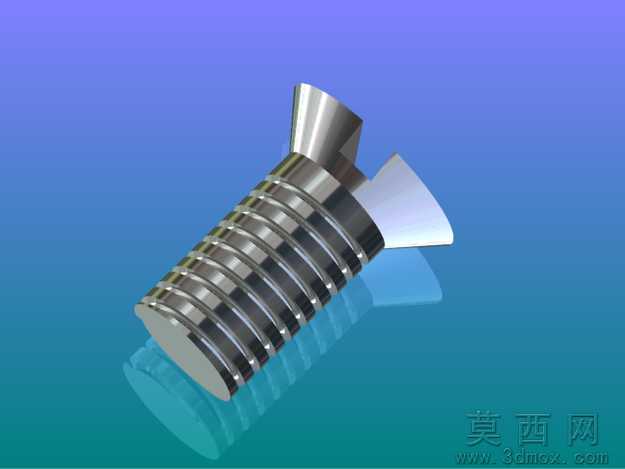

M3x0.5开槽沉头锥头螺钉三维建模作品

本作品为M3x0.5规格开槽锥头沉头螺钉的三维参数化建模成果，建模过程严格遵循公制紧固件的标准尺寸规范，首先通过草绘绘制螺钉头部的沉头锥面轮廓与一字开槽的截面形状，利用旋转特征生成螺钉的沉头头部基体，保证锥头的锥角尺寸、头部厚度完全符合对应紧固件的公差要求。针对螺钉的一字开槽结构，采用拉伸切除特征完成槽口的成型，精准控制槽宽、槽深的尺寸参数，确保槽口的边缘倒角处理到位，避免实际装配过程中出现与螺丝刀头干涉的问题。螺杆部分的建模以螺旋线为扫描路径，绘制符合M3粗牙螺纹标准的牙型截面，通过扫描切除特征生成连续的三角外螺纹结构，建模过程中对螺纹首尾进行了收尾过渡处理，还原真实机加工螺纹的起止端形态，避免螺纹起始处出现尖锐破面，提升模型的结构真实性。材质渲染阶段为模型赋予了镀锌碳钢的金属材质，调整材质的粗糙度、金属度参数，模拟普通钢制紧固件的哑光金属质感，对螺钉头部的顶面、螺纹牙型的侧面分别设置了差异化的反光参数，还原机加工表面的细微纹理差异。模型整体结构完整，各部分特征参数可编辑，能够直接用于机械装配的干涉检查、紧固件排布模拟，也可作为标准件库的组成单元调用，建模过程中对所有特征进行了参数化关联，修改对应尺寸参数即可快速生成同系列不同规格的锥头螺钉模型，大幅提升同类标准件的建模效率。渲染阶段采用柔和的漫反射光源，多角度呈现螺钉的锥头形态、开槽结构与螺纹细节，清晰展示各部分的结构特征与比例关系，模型无多余碎面、无几何错误，拓扑结构规整，可兼容多数主流三维工程软件的导入与编辑需求。
