标准基本石框工业承载构件三维设计

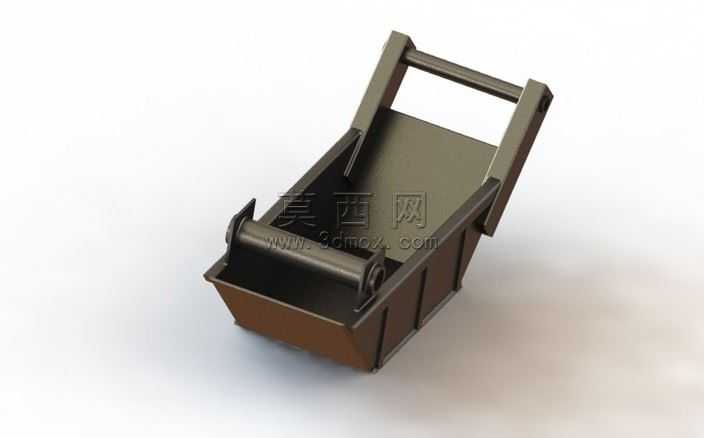

本模型为标准基本石框工业承载构件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循工业承载构件的通用设计规范，对各部分结构尺寸进行了标准化约束，确保模型可直接对接生产加工环节的尺寸校验需求。模型整体采用钣金焊接结构的设计思路，主体料斗部分为斜壁式敞口结构，侧壁设置有加强筋结构，可有效提升整体承载刚度，避免装载硬质物料时出现结构变形问题。模型两端分别设置有铰接安装轴与连接挂耳结构，铰接轴采用同轴度约束设计，可保证构件与配套设备安装时的转动灵活性，挂耳部分做了圆角过渡处理，可降低应力集中风险，提升构件的长期使用疲劳强度。材质设计上，主体结构默认采用高强度耐磨钢材，表面做哑光防锈喷涂处理，渲染阶段对金属材质的粗糙度、反光度参数进行了反复调试，还原了工业钢材的真实质感，同时对铰接轴等转动配合部位做了差异化材质区分，清晰展现各部件的功能属性。结构设计充分考虑了实际使用场景的需求，料斗底部为收窄式出料结构，可保证物料倾倒时的顺畅性，侧壁倾斜角度经过力学计算优化，既保证了足够的装载容积，又能避免物料在斗壁残留。建模过程中对所有焊接接缝做了细节处理，还原了真实焊接工艺的接缝特征，安装孔位均按照标准紧固件尺寸设计，可直接适配常规规格的连接销轴与螺栓。整体模型结构完整无冗余特征，各部件之间的装配关系清晰，可直接用于装配模拟、工程出图以及生产工艺规划，也可作为同类物料承载装置的设计参考模板，通过修改关键尺寸参数即可快速衍生出不同规格的适配型号，大幅降低同类型产品的设计开发周期。
