多轴孔异形连接机械零件结构设计

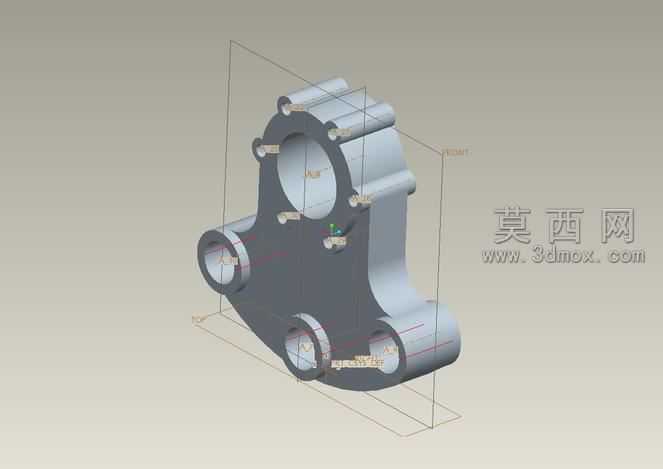

本作品为一款异形多轴孔连接类机械零件的三维建模成果，建模过程依托参数化三维设计环境完成，全程遵循机械加工工艺的合理性要求，从零件的功能定位出发逐步搭建完整结构。建模初期先梳理零件的核心功能逻辑：该零件需要同时对接多组不同规格的传动轴与安装基座，因此首先确定各轴孔的中心距、孔径公差基准，以主安装平面为草绘基准面，绘制零件的外轮廓异形曲线，曲线过渡处全部采用符合机械加工要求的圆角过渡，避免应力集中的锐角结构。主体结构采用拉伸特征生成基础实体后，依次完成各轴孔的切除特征，每个轴孔根据装配需求设置了对应的沉台结构，用于容纳轴端紧固件与轴承外圈，保证装配后轴件的轴向定位精度。零件侧面的凸台结构经过单独的特征细化，凸台上预留的小尺寸安装孔位严格按照安装点位坐标定位，确保与配套构件的装配对位精度。材质设置阶段，为零件赋予了常用的调质结构钢材质，调整材质的金属粗糙度、反光度参数，还原机加工后金属零件的真实表面质感，渲染阶段采用柔和的工业环境光，从多个角度打光凸显零件的结构层次，清晰展示各轴孔的深度、凸台的高度以及轮廓的过渡细节。设计过程中充分考虑零件的受力特性，在轴孔与主体连接的位置做了加厚处理，在非受力区域做了合理的减重结构设计，在保证零件结构强度满足传动载荷要求的前提下，尽可能降低零件的整体重量。所有特征的参数均保留可编辑属性，方便后续根据实际装配需求调整孔径、中心距、壁厚等关键尺寸，适配不同规格的传动装配场景，整体结构完全符合机械设计的加工与装配规范，可直接用于后续的工程图导出、工艺模拟以及装配干涉校验环节。
