双槽式塑料机械安装固定座结构设计

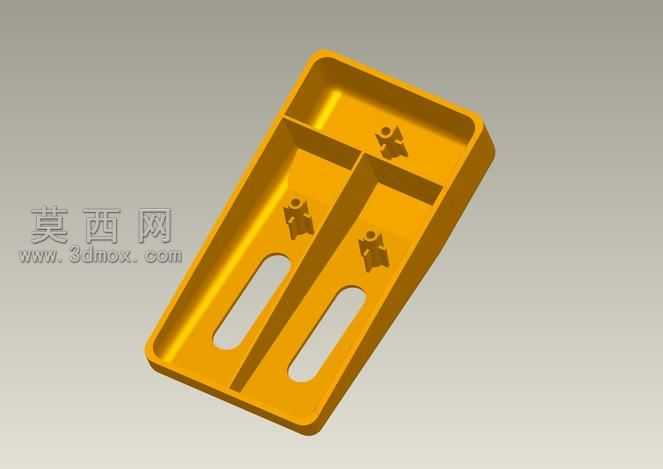

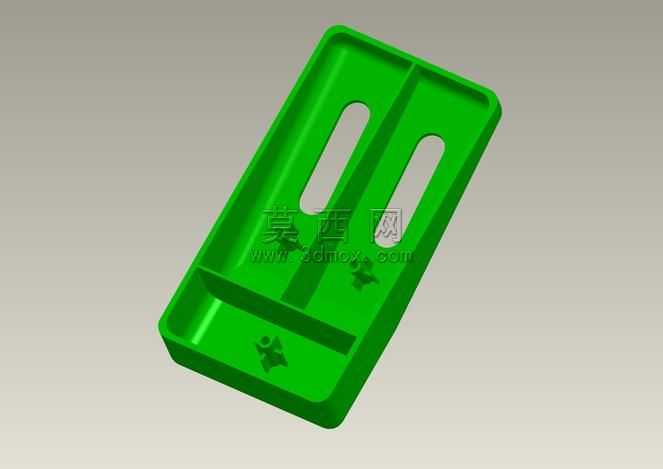

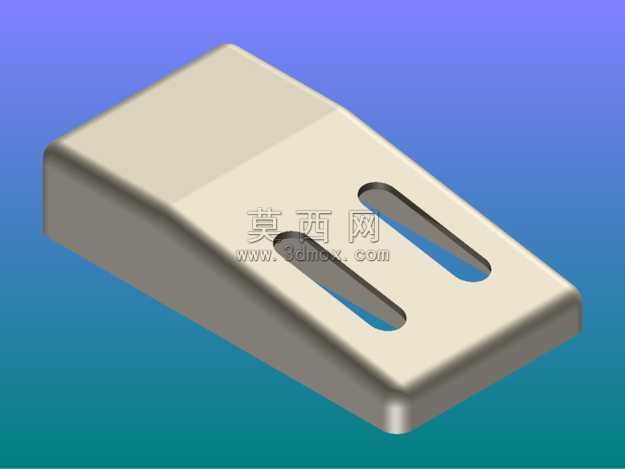

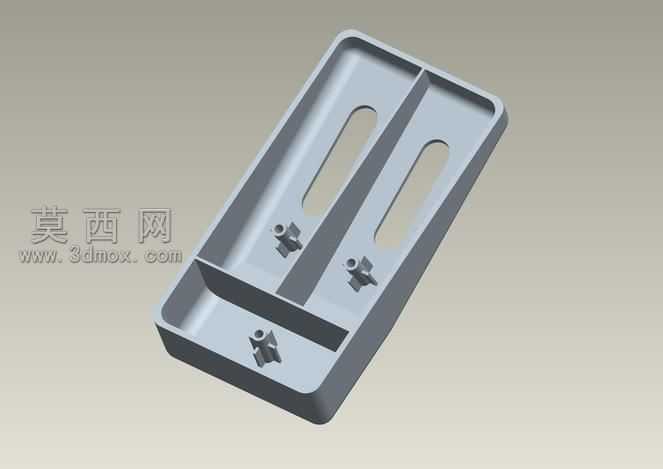

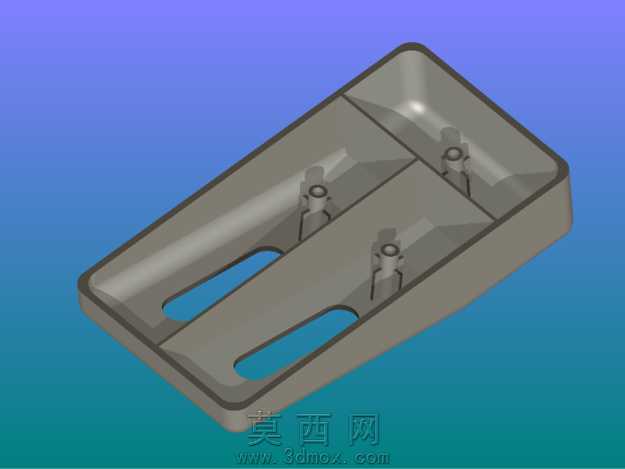

本作品为机械设备配套使用的塑料材质安装固定座，采用三维参数化建模方式完成全结构设计，建模过程中首先绘制主体外轮廓草图，通过拉伸命令生成基座的基础实体，再对基座内腔进行抽壳处理，形成带围边的槽型容纳结构，保证零件整体轻量化的同时具备足够的结构强度。建模阶段对内部的分隔筋进行了单独的草图绘制与拉伸，将内腔均匀分隔为两个独立的长槽区域，每个槽体底部开设长圆形的腰型安装孔，腰型孔的尺寸经过公差校核，可适配一定范围内的安装位置偏差，降低装配时的对位难度。零件表面的三个定位凸台采用凸起拉伸结构设计，每个凸台表面预留装配定位标识，可在装配过程中快速识别安装对位方向，避免反向装配导致的适配问题。渲染阶段选用工程塑料常用的亮黄色哑光材质，调整材质的粗糙度与反光参数，还原ABS注塑零件的真实表面质感，同时对零件的边角进行统一的圆角过渡处理，避免尖锐边角带来的应力集中问题，也符合注塑零件的脱模工艺要求。结构设计上充分考虑了注塑成型的工艺特性，所有壁厚保持均匀一致，筋位厚度控制在主体壁厚的0.6倍左右，避免注塑过程中出现缩痕、缺料等成型缺陷，分隔筋与主体侧壁的连接位置采用圆角过渡，提升结构的抗冲击性能。整个零件的建模过程严格遵循自上而下的设计逻辑，所有特征均保留完整的参数化历史记录，可根据实际安装需求快速调整槽体长度、安装孔间距、整体外形尺寸等参数，适配不同规格的机械设备安装场景，腰型孔的设计既可以满足螺栓穿过的安装需求，也可在设备运行过程中提供微小的位移补偿空间，抵消部分运行振动带来的装配应力。
