开槽圆柱头外螺纹紧固螺钉三维建模

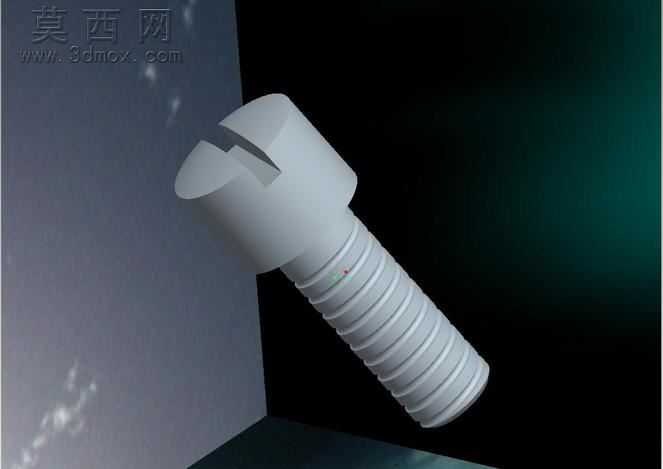

本作品为开槽圆柱头紧固螺钉的三维参数化建模成果，建模过程严格遵循机械设计标准中开槽圆柱头螺钉的尺寸规范，首先在三维建模环境中绘制螺钉头部的圆柱截面草图，通过拉伸特征生成圆柱头基体，随后在头部顶面绘制一字槽的矩形截面，采用切除拉伸命令生成一字开槽结构，开槽的宽度、深度均匹配对应规格螺钉的标准参数，保证后续装配时一字螺丝刀可顺利嵌入槽内完成拧紧操作。杆部建模阶段先绘制与头部同轴的圆形截面，沿轴向拉伸生成光杆段与螺纹段的基础基体，其中螺纹部分采用螺旋线扫描切除的方式生成真实的三角形外螺纹牙型，螺旋线的螺距、牙型角、大径小径参数完全符合普通公制螺纹的设计标准，螺纹收尾处做了自然过渡的退刀结构，还原实际螺钉加工时的螺纹收尾工艺特征，避免建模出现尖锐棱角的不合理结构。模型整体完成后对各部位的同轴度、端面垂直度做了参数化约束，保证头部与杆部的同轴公差符合紧固件的精度要求，不存在偏心、错位等建模缺陷。渲染阶段采用哑光金属材质模拟钢制螺钉的表面质感，调整材质的粗糙度、反光度参数还原普通碳钢螺钉经表面处理后的哑光银白外观，场景采用深色调渐变背景配合侧方柔光打光，清晰呈现螺钉头部开槽的轮廓、杆部螺纹的牙型起伏细节，同时在模型边缘添加微弱的环境反光，增强三维模型的立体感与真实感。整个建模过程兼顾了参数化可编辑性与结构真实性，所有尺寸均可通过参数表快速调整以适配不同规格的同类型螺钉建模需求，模型结构无冗余特征，文件拓扑结构清晰，可直接用于机械装配仿真、紧固件标准件库搭建、产品装配演示等多种场景，能够直观展现开槽圆柱头螺钉的完整结构特征与细节设计。
