工业设备安全防护框架结构设计

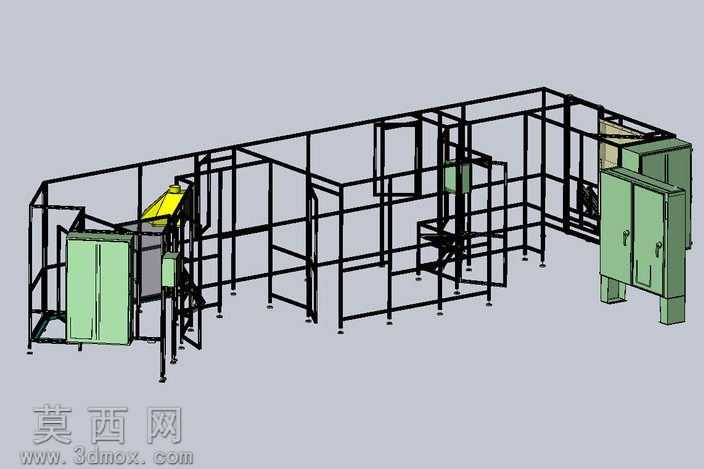

本作品为工业设备配套的安全防护整体框架结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循工业安全防护的相关规范要求，对整体框架的受力稳定性、安装便捷性、维护可达性做了充分考量。整体结构以方管型材作为主支撑骨架，通过标准化的拼接节点设计，保证框架整体的结构强度，同时兼顾组装效率，所有型材的裁切长度、连接孔位都在建模阶段完成参数化定义，可直接对接生产加工环节的下料、钻孔工序，减少二次设计的工作量。框架两侧配置了独立的钣金柜体结构，柜体采用双开门设计，门板做了折边加强处理，搭配标准工业门锁，既可以容纳设备的电气控制元件、动力接线端子，也能对内部核心部件起到防尘、防误触的防护作用，柜体与主框架采用螺栓连接的方式，安装拆卸便捷，便于后期设备的检修维护。框架中段预留了设备操作工位的对应空间，局部设置了黄色的警示防护结构，用于标识危险操作区域，提醒作业人员注意操作安全，框架底部设置了可调式支撑脚，可根据安装地面的平整度调整整体框架的水平度，保证设备运行过程中的结构稳定性。材质配置上，主框架型材默认采用碳钢喷塑工艺的材质设定，钣金柜体采用冷轧钢板静电喷涂的材质参数，渲染过程中对金属材质的哑光质感、柜体表面的细微颗粒纹理、警示结构的亮黄色漆面效果都做了精细化调整，还原工业防护设施的真实视觉效果。设计过程中充分考虑了不同尺寸设备的适配需求，整体框架采用模块化的分段设计，可根据实际防护的设备尺寸调整各段框架的长度参数，无需重新搭建整体模型，大幅提升了设计的复用性，同时对所有边角位置做了圆角过渡处理，避免尖锐棱角带来的磕碰安全隐患，全方位满足工业场景下的设备安全防护使用需求。
