现代1600A固定式三极空气断路器结构设计

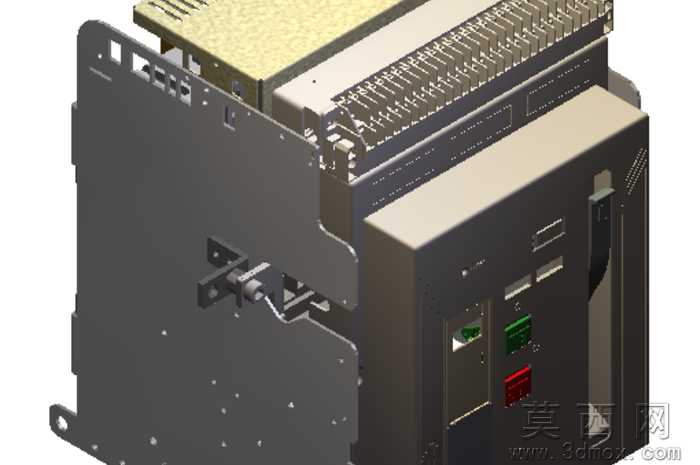

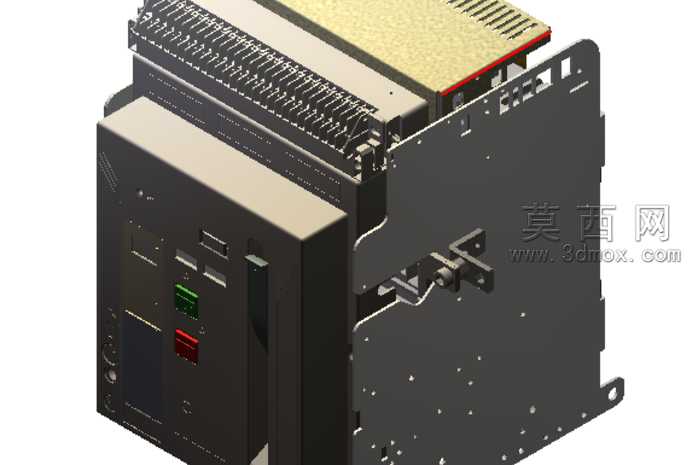

本模型为现代品牌UAN16系列1600A固定式三极空气断路器的三维数字化设计成果，建模过程严格遵循低压配电设备的实际生产尺寸规范，完整还原了断路器的内外结构细节。建模阶段采用参数化设计思路，对断路器的主壳体、操作机构、触头系统、灭弧室、二次接线端子排、状态指示模块等核心部件逐一进行特征构建，通过拉伸、切除、阵列、装配约束等三维建模操作，精准还原各部件的装配关系与运动逻辑，操作手柄的分合闸行程、指示窗的状态联动结构均按照实物的机械原理进行复刻，保证模型的结构合理性与可装配性。材质渲染阶段针对不同部件的物理属性进行区分设置：主壳体采用哑光深灰金属材质模拟冷轧钢板喷塑的质感，顶部散热格栅采用浅米黄绝缘材质还原工程塑料的表面纹理，操作手柄、分合闸按钮分别设置亮面金属与彩色工程塑料材质，接线端子排采用镀锡金属材质，通过调整材质的粗糙度、反光度、金属度参数，让整体渲染效果贴近实物的视觉表现，同时对灭弧室的栅片结构、内部的导电回路进行了细节刻画，清晰展现断路器的内部构造逻辑。设计过程中充分考虑固定式断路器的安装特性，对底部安装孔位、进出线接线端的位置尺寸进行精准定位，模型的整体比例、部件间隙均与实物保持一致，既可以作为低压配电系统的三维布局参考元件，也可用于电气设备的结构教学、产品展示场景，完整呈现了大电流固定式空气断路器的工业设计细节与机械结构特点。
