螺旋进给式台虎钳夹持工装结构设计

　　在机械加工、装配维修、小型工件检测的作业场景里，这类螺旋进给式台钳是工位上最基础也最高频使用的夹持类工装，不管是台式钻床的工件定位、钳工锉削修配的工件固定，还是小零件焊接、装配时的姿态保持，都能看到这类结构的应用。和液压、气动类的快速夹具不同，这种纯机械螺旋进给的台钳不需要外接动力源，完全依靠丝杆的螺纹副实现进给与锁止，对作业场地没有额外的动力配套要求，从街边的五金维修铺到正规机械加工车间的钳台工位，都能适配使用。

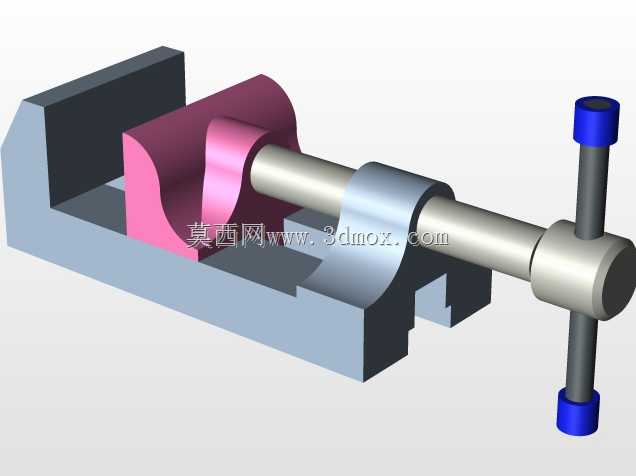

　　从功能特性来看，这套台钳的结构完全围绕稳定夹持、操作便捷两个核心需求设计：固定钳身作为整个结构的承载基座，底部预留了和钳台安装固定的连接边界，安装时可以通过螺栓穿过基座的安装孔，将整个台钳牢牢固定在工作台面上，避免夹持作业时出现整体位移；活动钳身通过丝杆的旋转实现直线往复运动，配合固定钳身上的V型与平面组合钳口，既可以加持方形、矩形的规则截面工件，也能稳定夹持轴类、管类的圆形截面工件，钳口的曲面设计专门针对圆形工件做了对中适配，加持时不会出现工件翘起、偏移的问题。丝杆末端的T型操作手柄采用了防滑的端头设计，操作人员转动手柄时不需要额外的加力杆，单手就能完成钳口的开合调整，加持力完全可以通过手柄的转动力度直观控制，针对薄壁类工件可以控制加持力度避免夹伤变形，针对需要大切削力的加工场景也可以通过加大手柄力矩获得足够的加持锁止力，避免加工过程中工件窜动。

　　从设计思路上看，这套结构做了非常务实的工程化取舍：整个固定钳身采用一体化的铸铁式结构构型（建模时按整体承载结构做了等强度设计），没有多余的镂空或者装饰性结构，所有的加强筋都布置在钳身受力的弯矩最大位置，也就是固定钳口和基座连接的转角区域，保证加持时钳口不会因为受力出现外张变形；丝杆和活动钳身的连接部位采用了间隙配合的环套结构，既可以让丝杆顺畅旋转带动活动钳身进给，也能在活动钳身出现轻微磨损后预留调整余量，延长整个工装的使用寿命；活动钳身和基座的配合面采用了燕尾槽式的导向结构（建模时按滑动导向配合做了公差适配），导向长度覆盖了活动钳身的整个行程，进给过程中不会出现偏摆，保证钳口的平行度始终维持在作业要求范围内。

　　从安装边界和尺寸适配来看，这套台钳的整体宽度控制在常规钳台的安装适配范围内，钳口的最大张开距离可以覆盖常规小型机械零件的加持尺寸，不管是直径几十毫米的轴类零件，还是厚度不大的板类零件，都能在行程范围内实现稳定夹持；基座的安装孔位间距符合通用台钳的安装尺寸标准，替换旧台钳时不需要重新在钳台上打孔，直接对齐原有孔位就能完成安装固定。整个结构没有复杂的异形零件，所有的零部件都采用常规的机加工艺就能实现生产，丝杆采用标准的梯形螺纹，传动效率和自锁性能都能满足手动操作的需求，不会出现加持后因为切削振动导致丝杆反转松脱的问题；钳口的加持面做了滚花防滑的结构设计（建模时预留了滚花的加工余量），加持工件时可以增大接触摩擦力，即使是表面比较光滑的金属零件，加持后也不会出现打滑移位的情况。

　　在实际使用场景中，这类台钳还可以配合不同的软钳口附件使用，比如加持表面精度要求高的铜件、铝件或者已经完成表面处理的零件时，可以在钢制钳口上加装铜质或者尼龙材质的软钳口垫，避免夹伤工件表面；针对不规则形状的零件，也可以根据工件外形定制特殊形状的钳口块，安装在原有钳口的安装槽内，就能实现异形工件的稳定夹持。整个结构的维护也非常简单，定期在丝杆和导向面涂抹润滑脂就能保证操作顺畅，不需要复杂的日常保养，即使在多粉尘、多切屑的加工车间环境里，也能长期稳定工作，切屑和粉尘不容易进入传动部位造成卡滞，日常清理只需要刷掉表面积攒的切屑就能继续使用。
