柴油发动机高压燃油喷油器结构设计

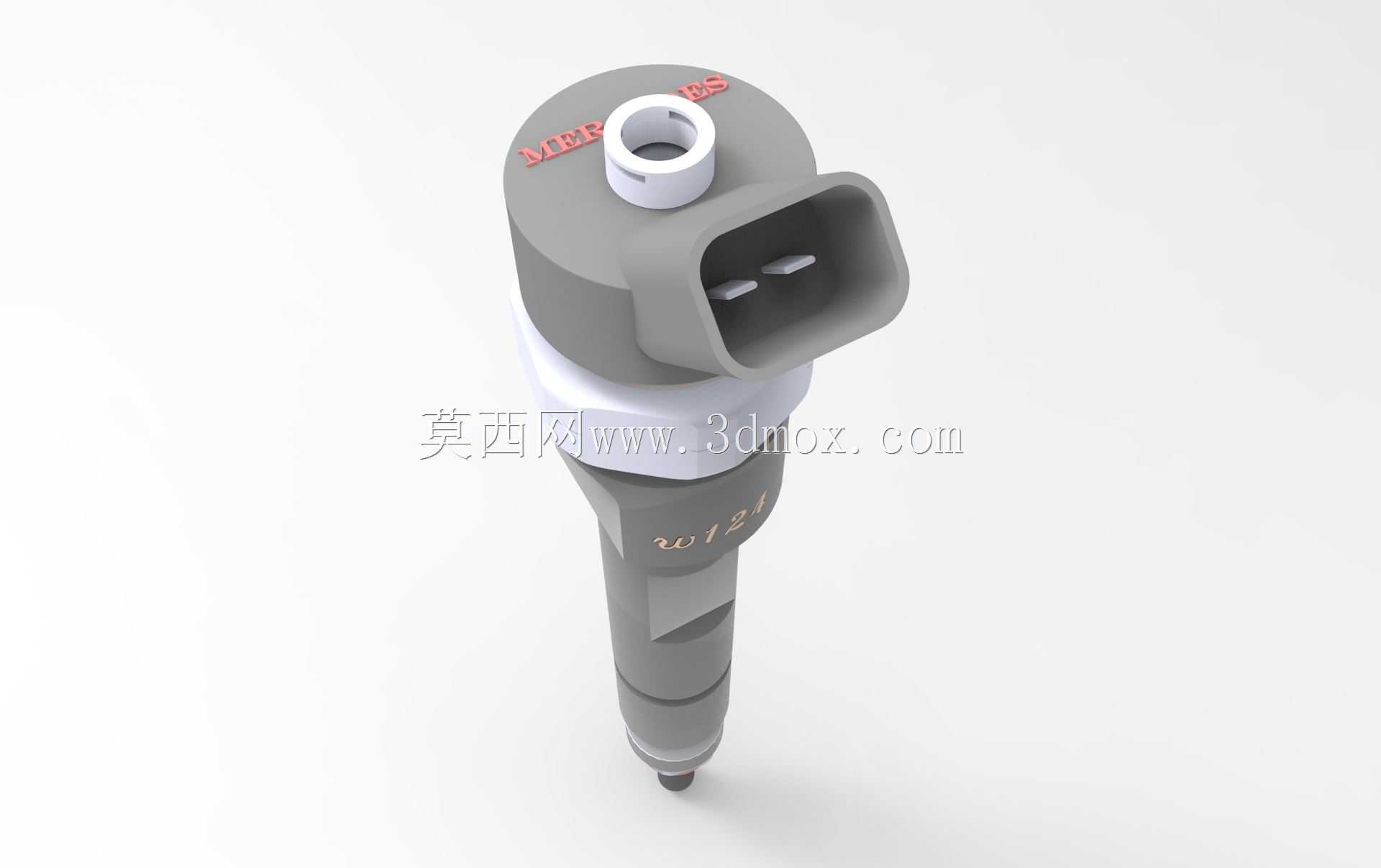

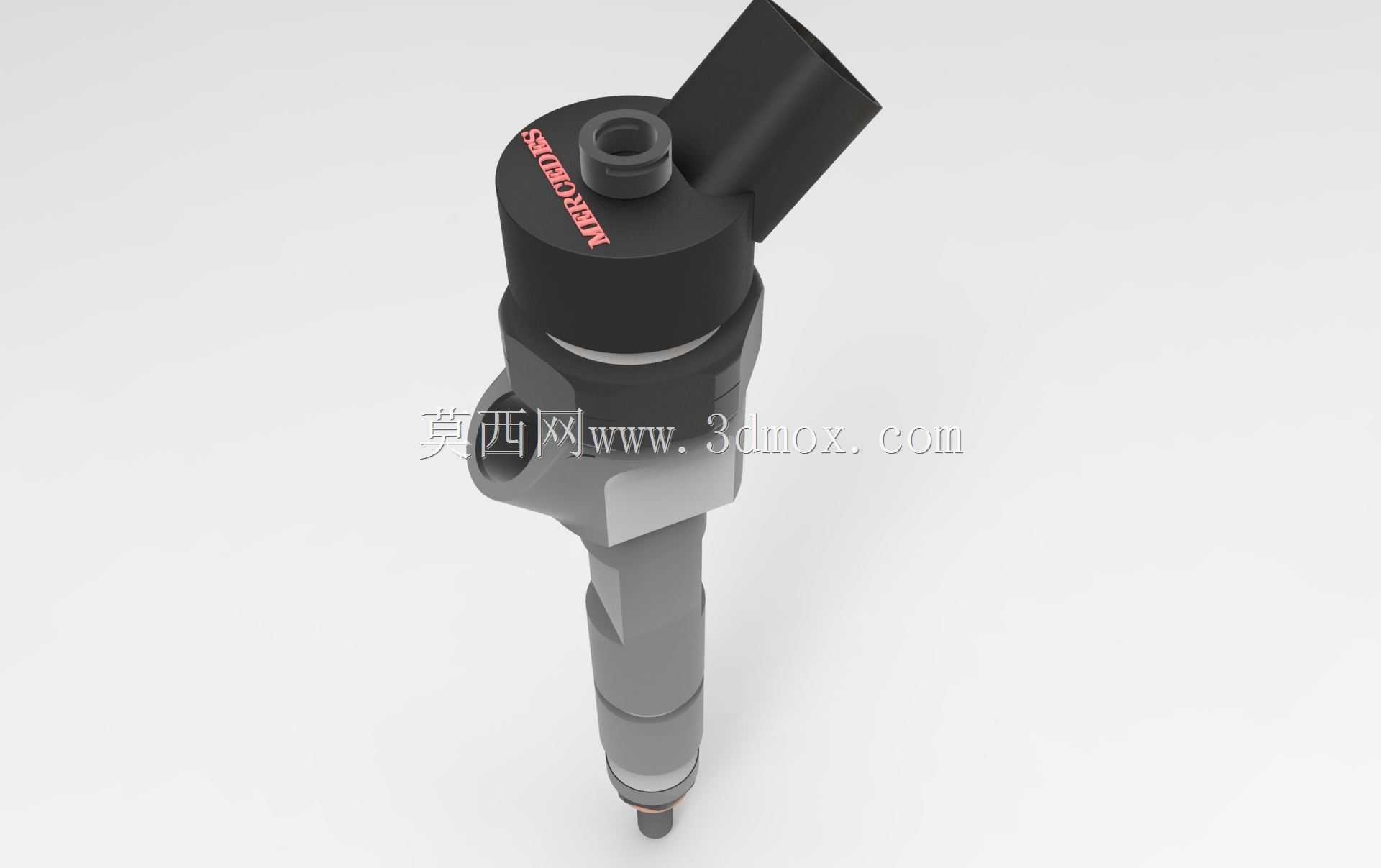

　　这款高压燃油喷油器是柴油发动机燃油供给系统的核心执行部件，主要应用在商用车柴油动力总成、非道路移动机械柴油机、固定式柴油发电机组等场景中，承担着将高压燃油精准雾化并喷入燃烧室的核心功能，其工作状态直接决定发动机的燃烧效率、排放水平与运行稳定性。从实际装车使用的角度看，该部件安装在发动机气缸盖的喷油器安装孔内，上端通过高压燃油管路连接共轨管或高压油泵出油口，侧面的电气接插件连接发动机ECU控制线束，下端喷油嘴头部伸入燃烧室内部，安装时需要严格控制伸出气缸盖底面的高度，避免伸出过长导致喷油嘴热负荷过高烧蚀，或是伸出过短造成燃油喷射落点偏移、油气混合质量下降。

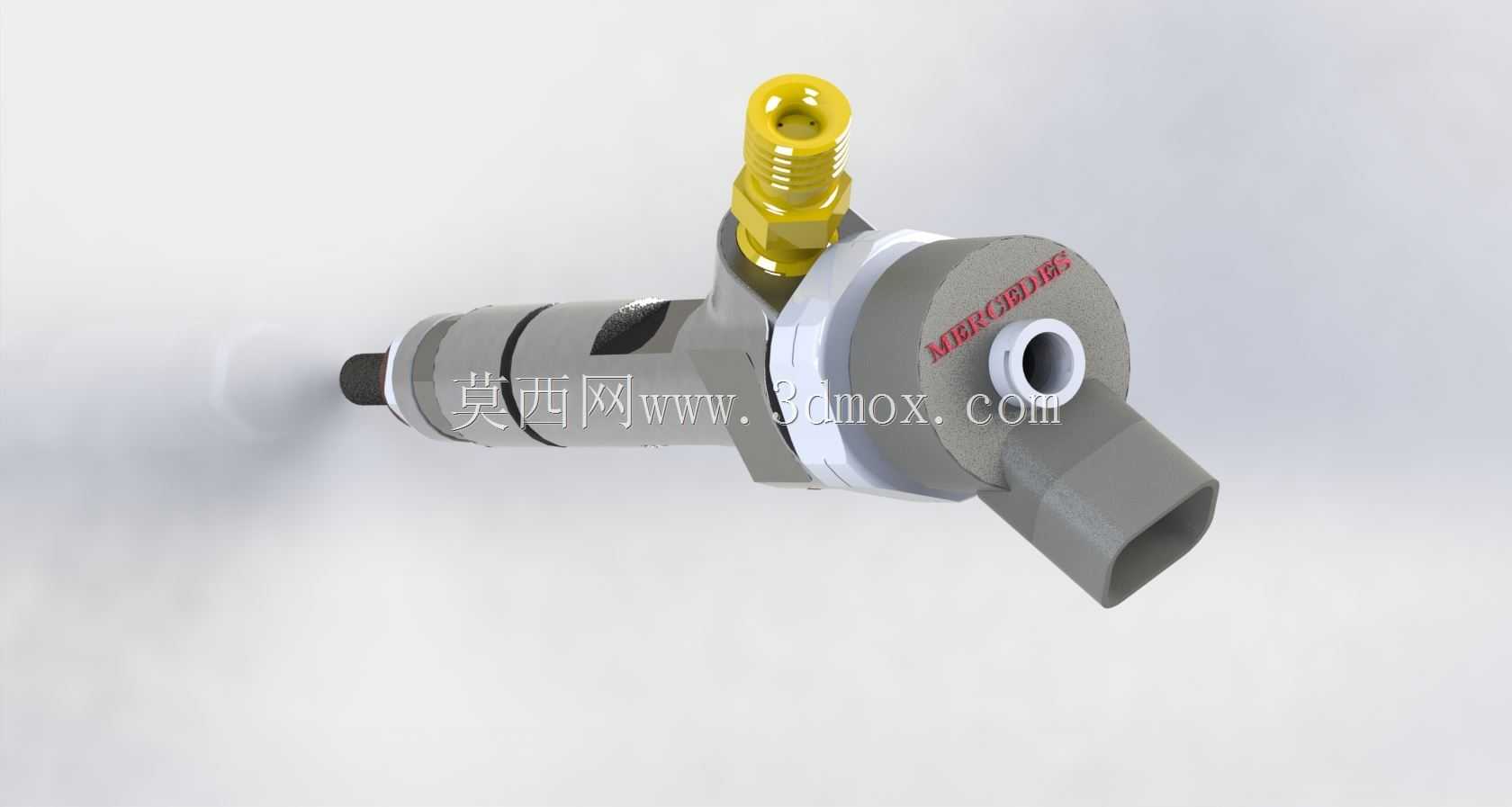

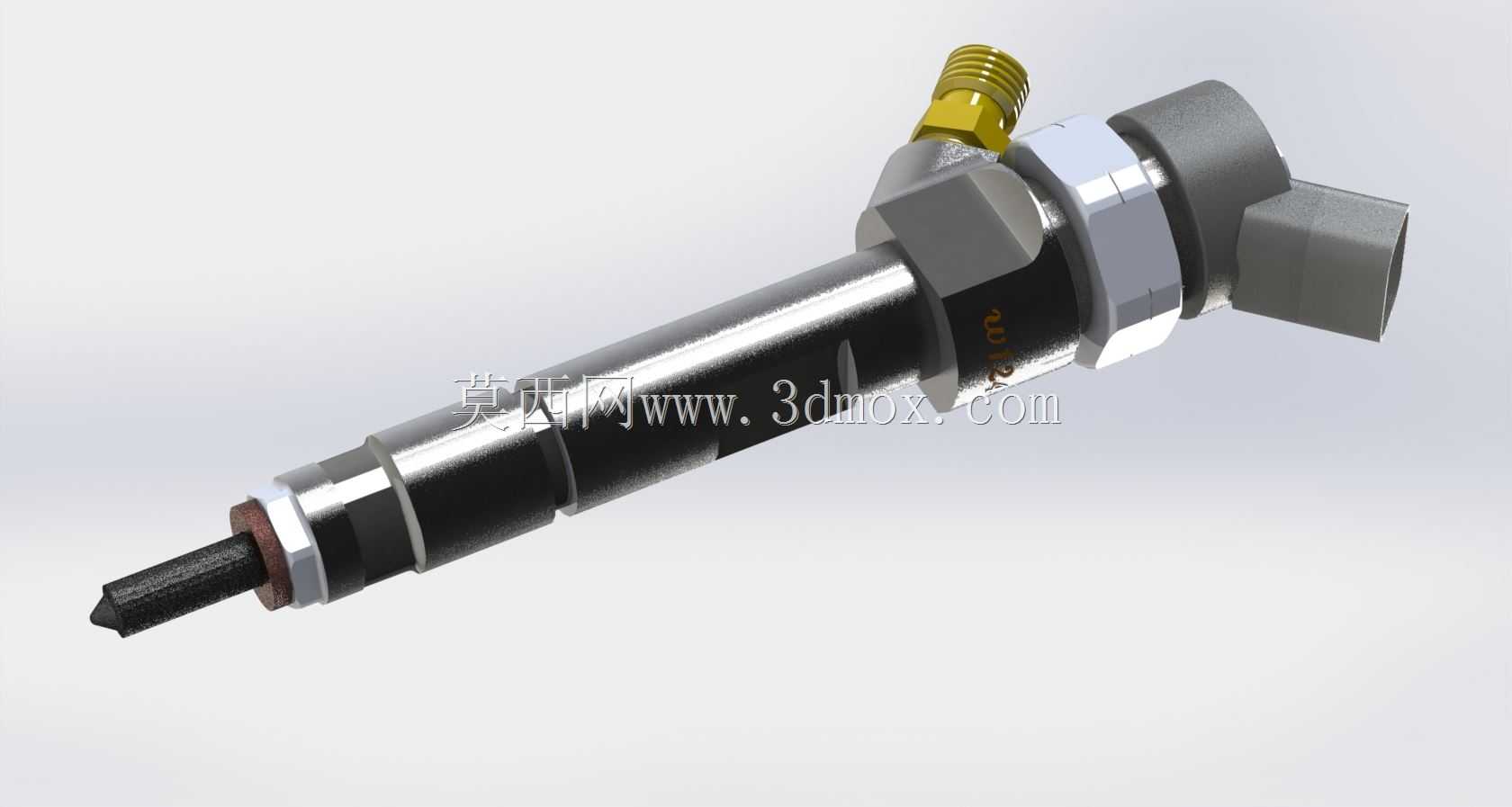

　　设计过程中首先围绕高压密封需求做了结构排布，整体采用细长轴类布局，从下到上依次为针阀偶件段、密封定位段、电磁执行段、燃油进油段，各段同轴度公差控制在0.02mm以内，避免高压燃油工作时出现偏磨泄漏。针阀与针阀体作为核心精密偶件，配合间隙控制在1~3μm之间，既保证针阀往复运动的灵活性，又能在最高1600bar的共轨压力下实现可靠密封，不会出现燃油滴漏问题。顶部的外螺纹进油接头采用公制细牙螺纹设计，配合紫铜密封垫圈实现高压油路的密封，接头侧置的布局可以避让气缸盖上部的气门摇臂、凸轮轴等周边部件，减少整机布置时的空间干涉。

　　电磁执行段的布局充分考虑了响应速度需求，衔铁与针阀采用直连结构，减少传动间隙带来的响应延迟，可在0.1ms内完成针阀的开启与关闭动作，实现多次预喷、主喷、后喷的多段喷射策略，有效降低发动机燃烧噪音，优化氮氧化物与颗粒物的排放水平。喷油器中部的多层密封环带，分别承担燃油密封与燃气密封功能，靠近喷油嘴端的铜质密封垫圈在安装压紧后会产生塑性变形，封堵喷油器与安装孔之间的间隙，避免燃烧室高温燃气窜入安装孔造成喷油器壳体过热。上部的橡胶O型圈则用于密封气缸盖上部的机油腔，防止机油顺着安装孔渗入燃烧室造成积碳。

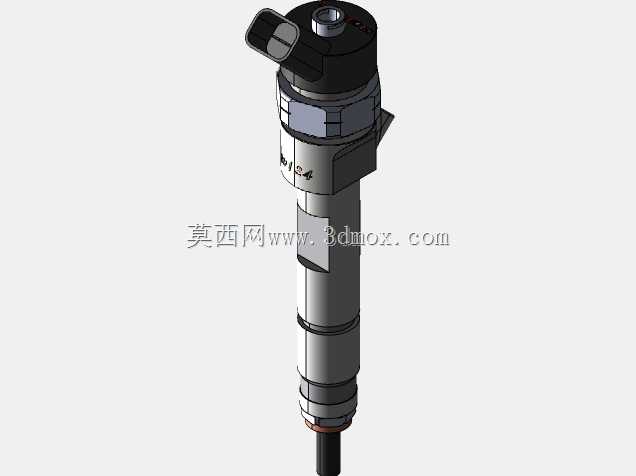

　　从外形尺寸与安装边界来看，该喷油器总长度控制在180mm左右，最大外径位于中部的压紧螺母位置，约为22mm，安装时需要在气缸盖上加工直径23mm的安装通孔，上部预留不小于40mm的径向空间用于布置高压油管与电气接插件，接插件采用卡扣式快插结构，插拔力控制在30~50N之间，方便产线装配与售后维修时的拆装操作。喷油嘴头部的喷孔采用不等径多孔布局，喷孔直径在0.12~0.2mm之间，根据匹配的燃烧室形状设计不同的喷射角度与喷孔流量，保证燃油喷束能均匀分布在燃烧室空间内，与压缩空气充分混合。

　　在结构可靠性设计上，喷油器壳体采用高强度合金钢锻造加工，表面做渗碳淬火处理，硬度达到HRC58以上，可承受高压燃油的交变载荷与发动机工作时的振动冲击。针阀头部采用耐高温耐磨的硬质合金材料，可承受燃烧室最高600℃的燃气温度，长期工作不会出现头部变形、喷孔堵塞问题。回油通道集成在喷油器壳体内部，将针阀偶件间隙泄漏的燃油导回油箱，避免喷油器内部压力异常升高造成密封失效。实际匹配选型时，需要根据发动机的单缸功率、额定转速、燃烧室形式确定喷油器的流量系数、喷射角度、响应特性参数，保证全工况范围内的燃油喷射精度满足设计要求，避免出现动力不足、冒黑烟、油耗偏高等问题。建模过程中对所有配合面的公差、安装倒角、密封槽尺寸都做了精准还原，可直接用于发动机布置校核、维修模拟教学、燃油系统原理演示等场景。
