人体工学便携塑料饮水瓶结构设计

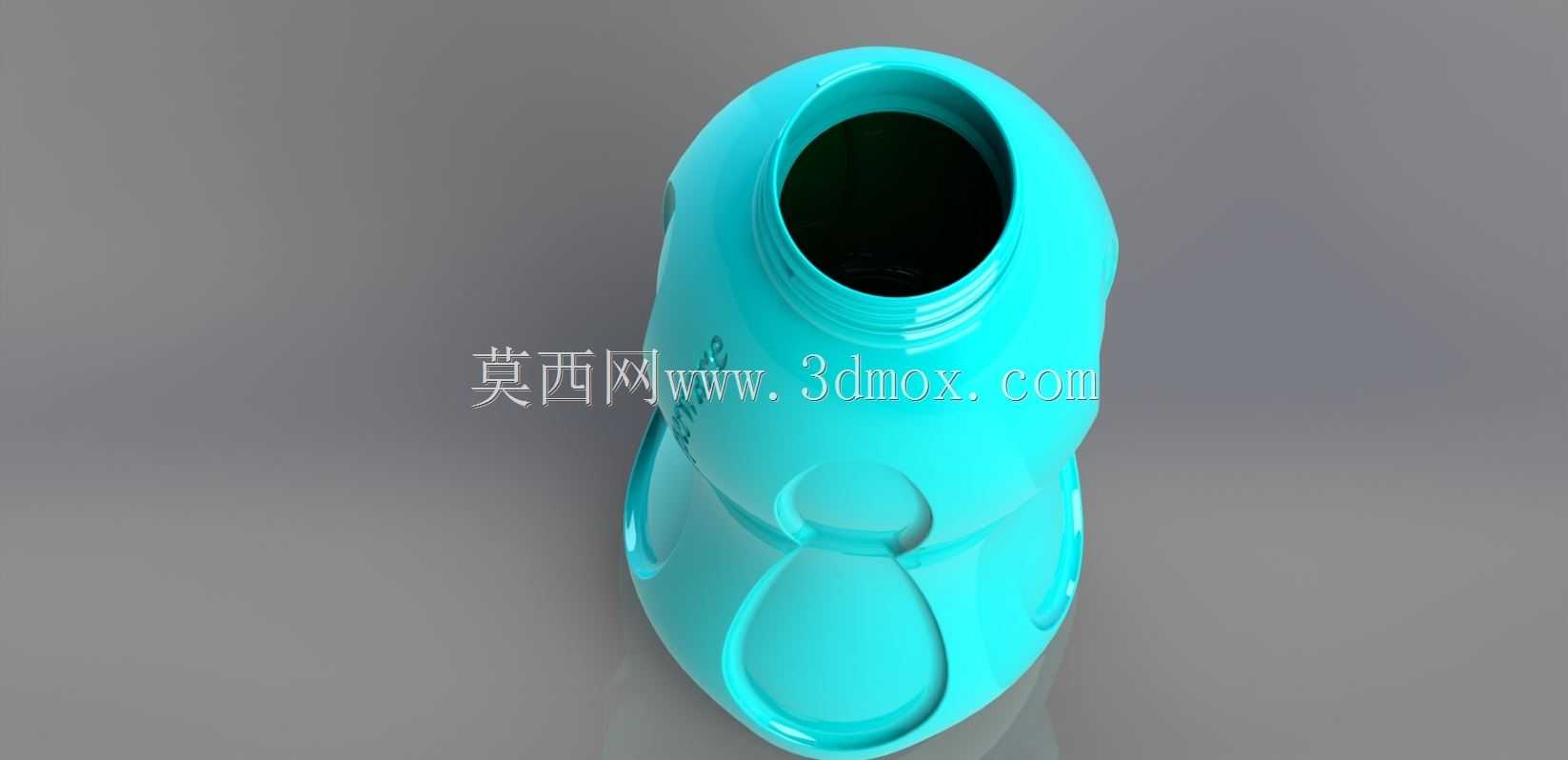

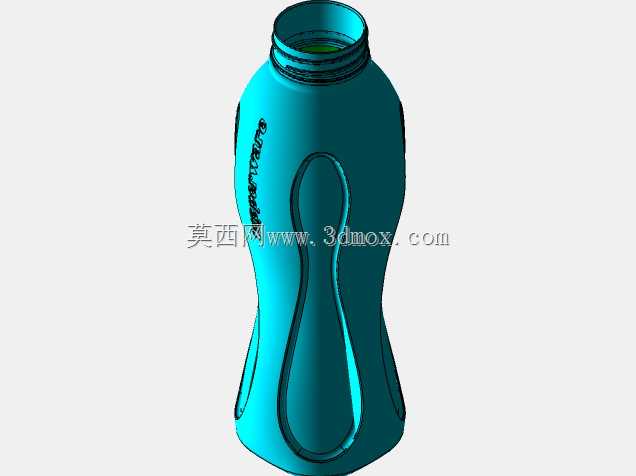

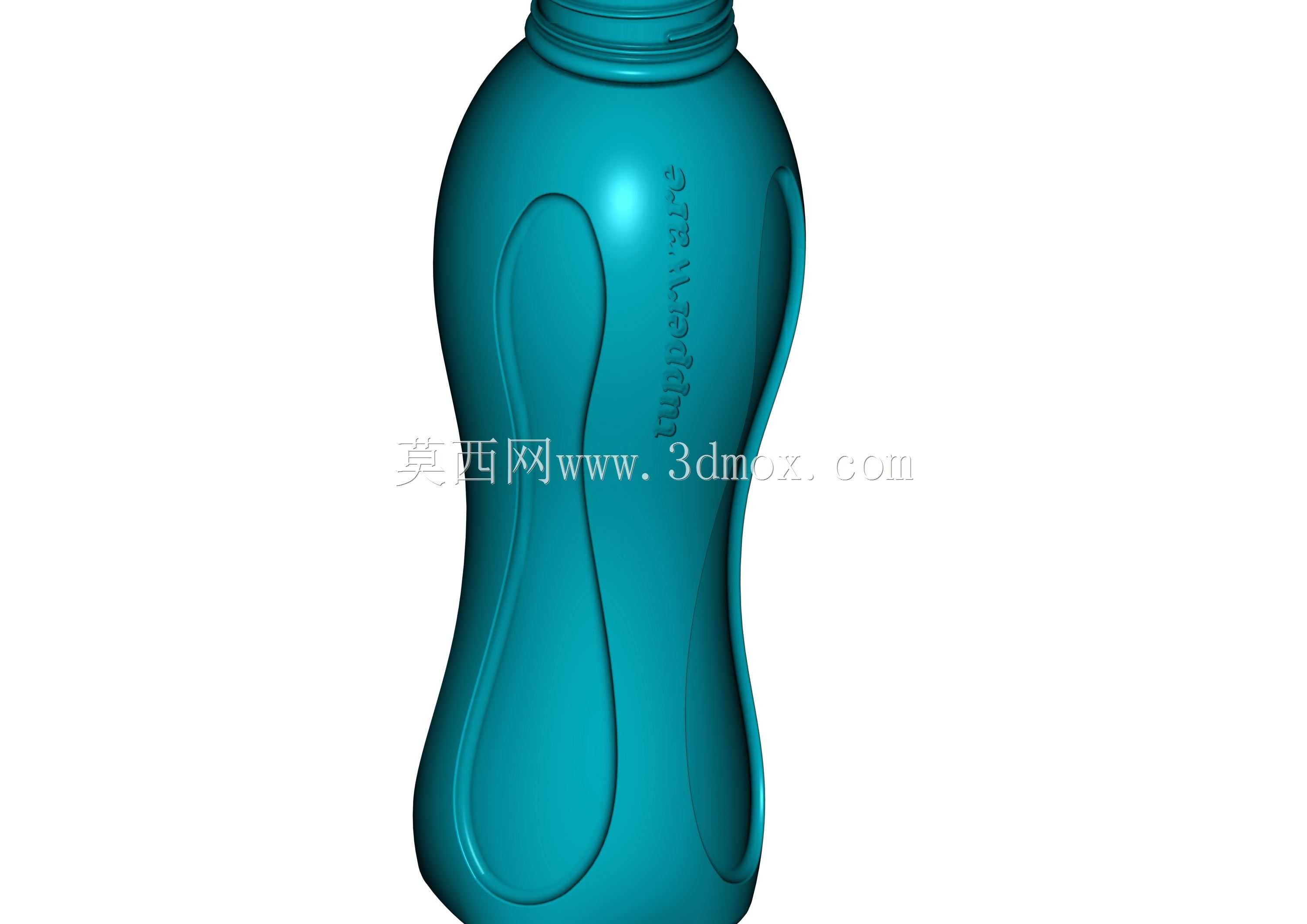

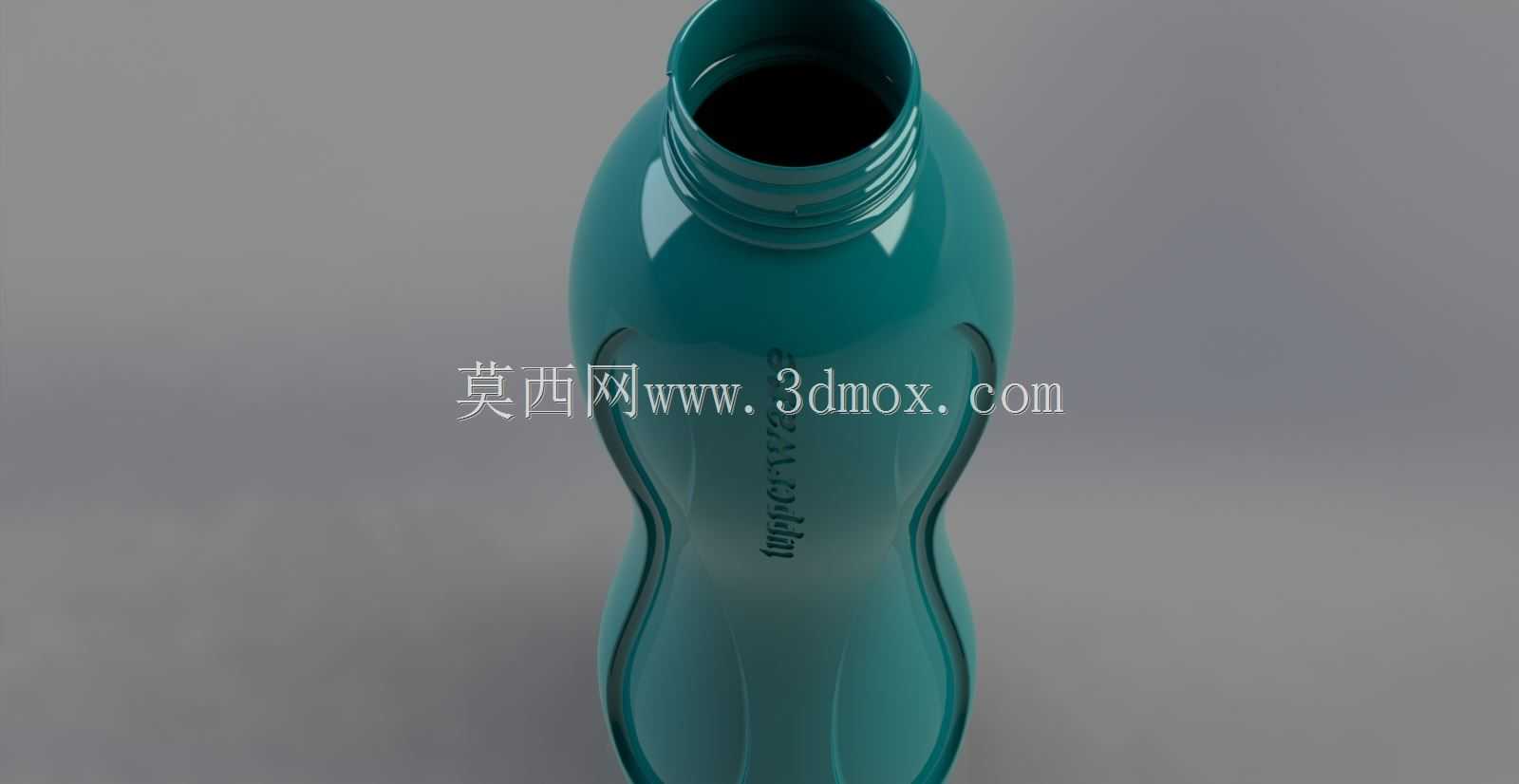

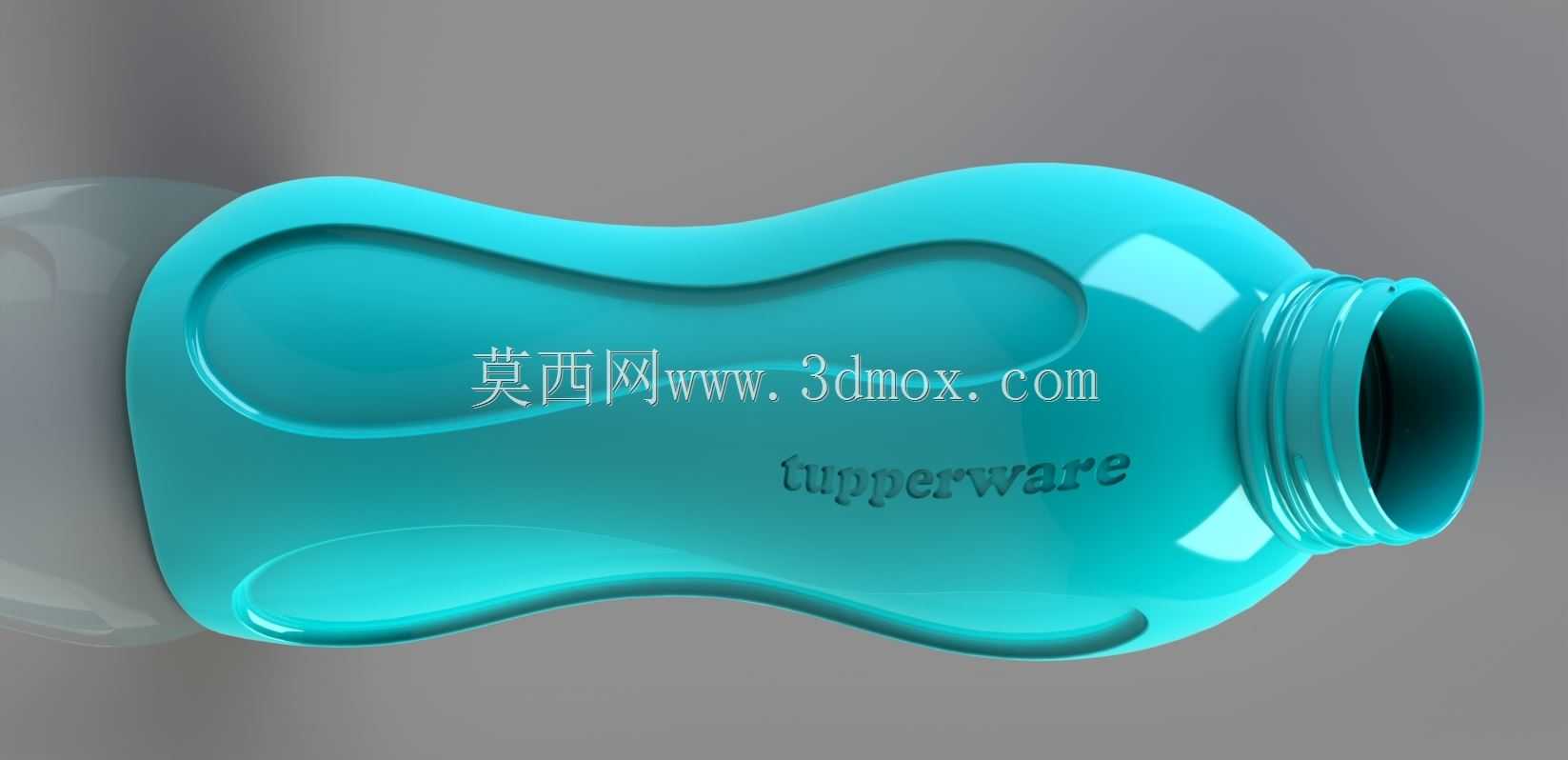

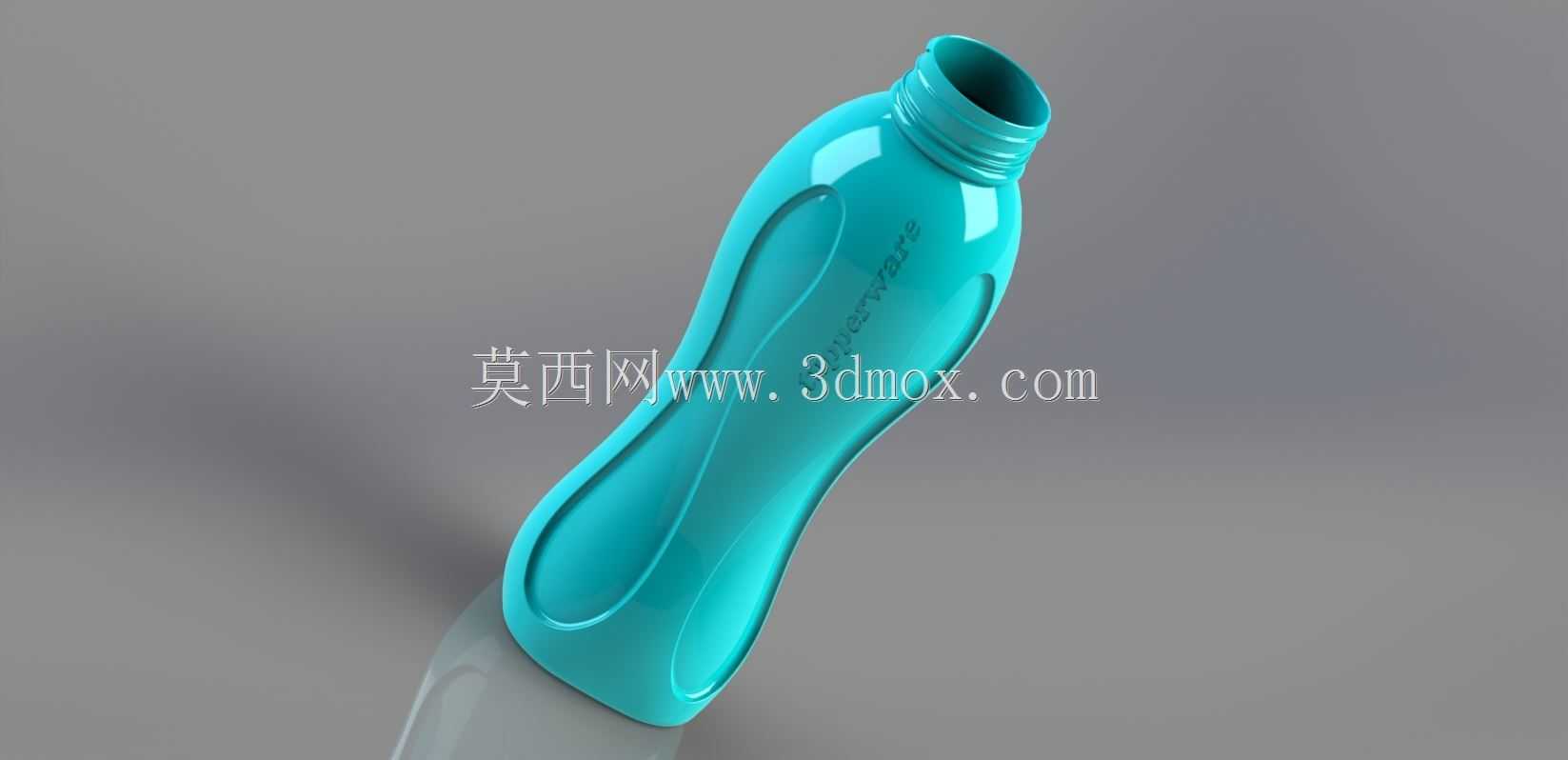

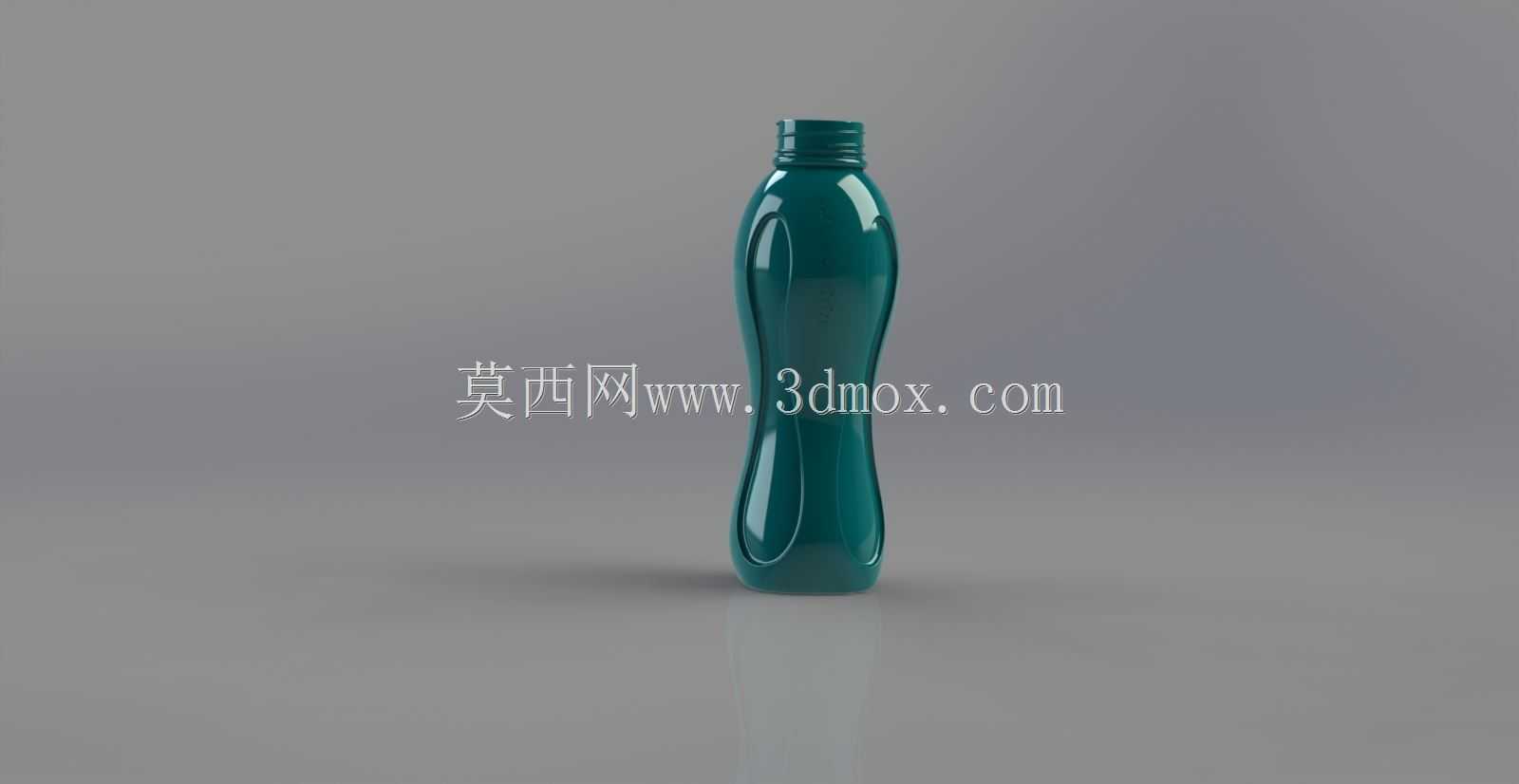

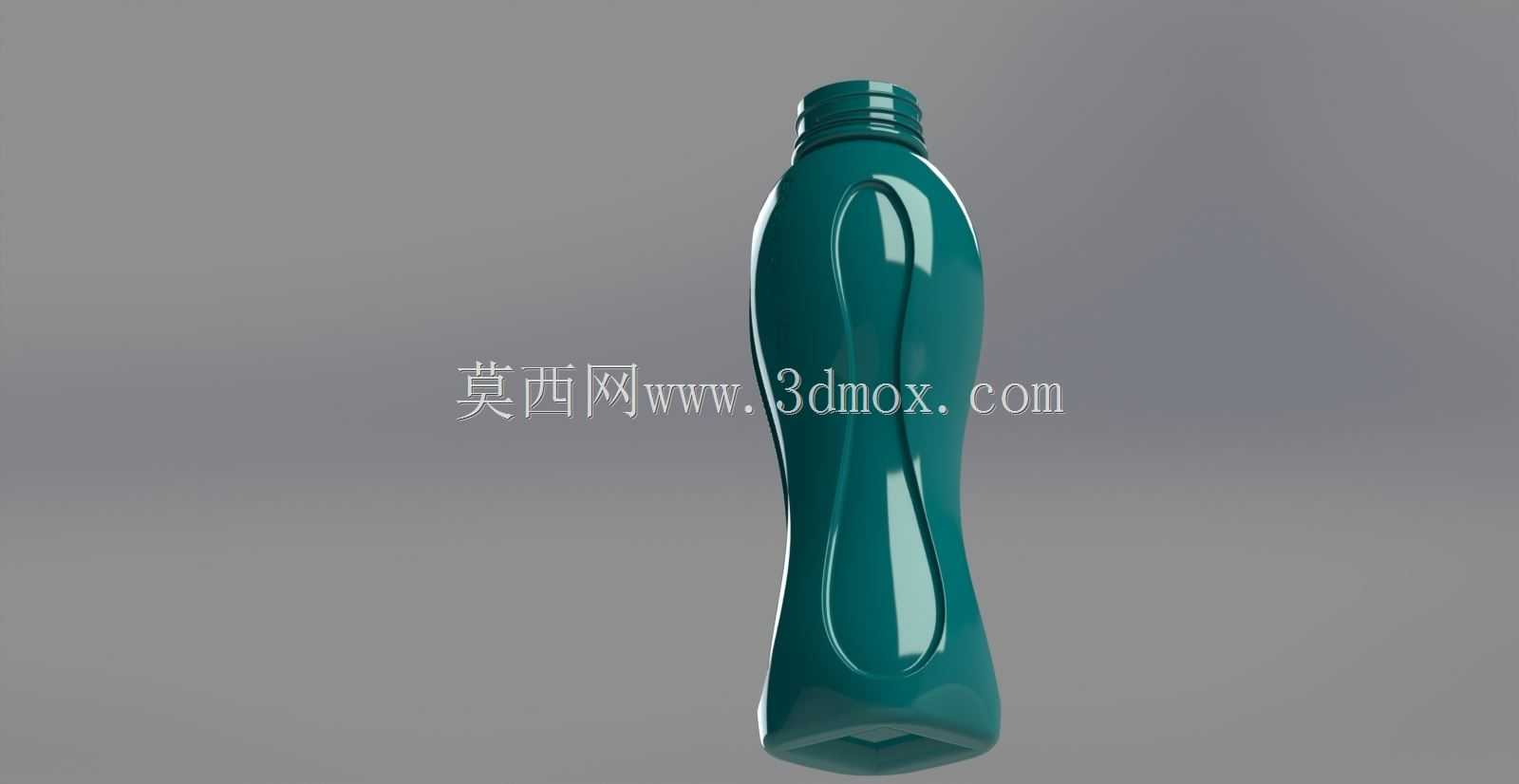

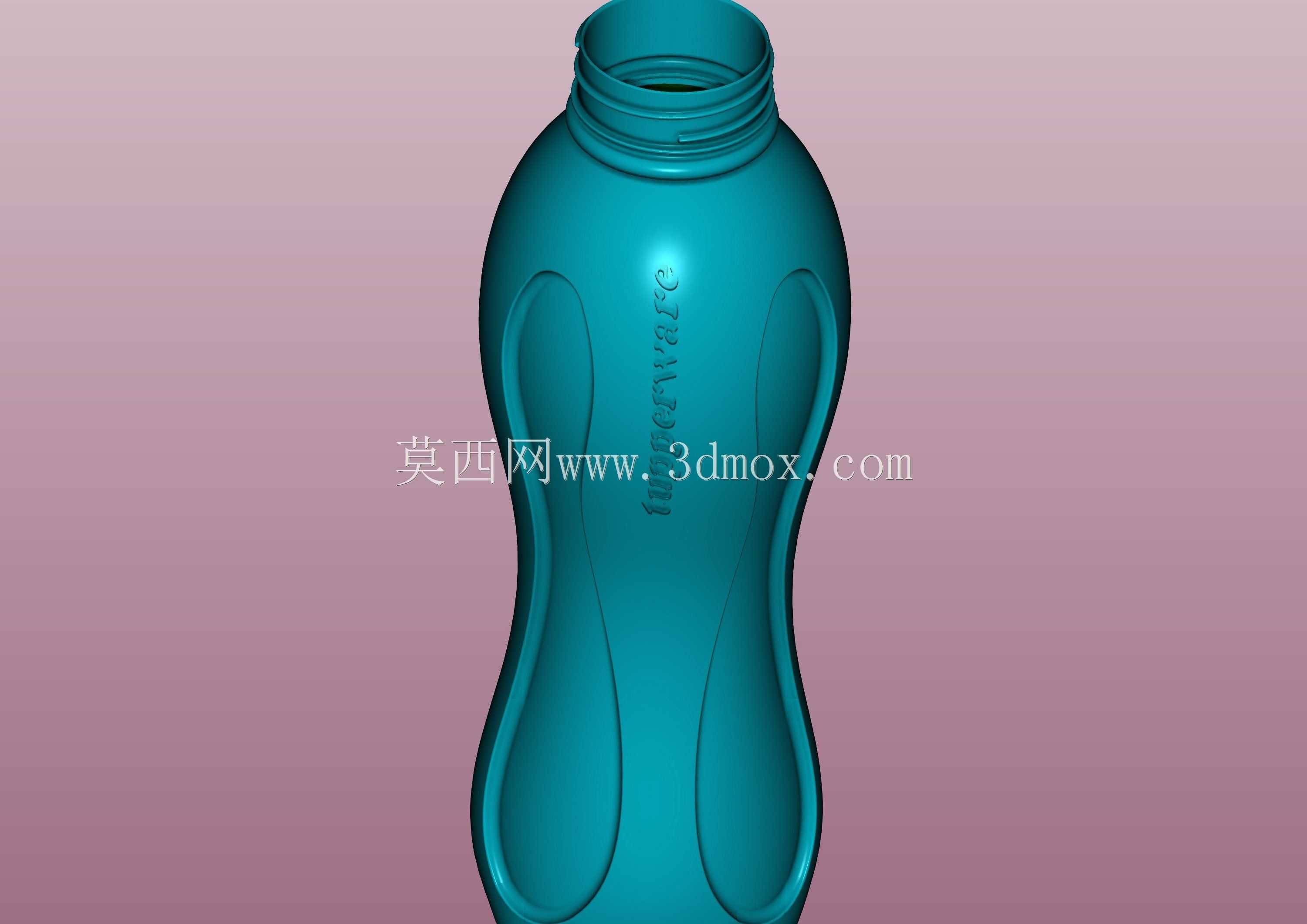

　　日常外出、办公场景下的便携饮水容器，核心需求集中在握持稳定性、盛装密封性与便携性的平衡，这款0.5l容量的饮水瓶在结构设计上围绕这几个核心需求做了针对性的形态优化。首先看握持区域的设计，瓶身并非规则圆柱结构，而是在对应人手握持的高度区间做了内收的曲面处理，曲面弧度完全贴合成年人手掌自然弯曲的形态，当人手握持时，掌心与瓶身的接触面积比常规圆柱瓶提升近四成，即使瓶身外壁沾有少量水渍，也能依靠更大的接触摩擦力避免滑脱，同时内收的曲面也能减少单手握持时的手指发力负担，长时间持握也不会出现局部硌手的问题。瓶口部分采用标准外螺纹结构，螺纹的牙距与牙高经过适配调整，既可以匹配同规格的旋盖实现密封，也能兼容市面常见的直饮盖、运动吸嘴盖等配件，

　　螺纹起始端做了导向倒角，装配瓶盖时不需要刻意对齐螺纹起点，旋合过程顺畅无卡滞，螺纹末端设置了限位台阶，当瓶盖旋合到预设密封位置时会产生明显的到位触感，避免过度旋合导致螺纹滑牙或者密封垫圈过度压缩失效。瓶身的壁厚设计遵循均匀过渡原则，主体区域壁厚保持一致，在曲面过渡的转角位置做了局部加厚处理，避免注塑成型时出现壁厚不均导致的缩痕、内应力集中问题，同时加厚的转角区域也能提升瓶身的抗冲击性能，日常使用中不慎从桌面高度跌落时，应力会沿着加厚的曲面均匀分散，不会出现局部开裂的情况。瓶底部分做了内凹的环形支撑脚设计，环形支撑面的平面度经过控制，放置在光滑的办公桌面、家居台面上时不会出现晃动，内凹的结构也能让瓶底中心区域不与放置面直接接触，

　　即使放置面存在少量积水或者细小杂物，也不会影响瓶身放置的稳定性。从安装适配的角度来说，这款瓶身的最大外径控制在常规汽车杯架、背包侧袋的适配尺寸范围内，日常通勤放置时不需要额外预留过大的空间，瓶口的外径尺寸也适配常规的瓶刷清洁工具，日常维护时可以直接伸入瓶内清理内壁残留的水渍与污渍。在盛装功能上，0.5l的容量刚好满足成年人单次外出1-2小时的饮水需求，瓶身的曲面结构除了提升握持手感外，也能在盛装高温饮品时，减少瓶身外壁与手掌的直接接触面积，降低烫手的概率，当然该结构本身是针对常温饮用水盛装设计，若要盛装高温液体还需配合对应的耐热材质瓶身与防烫配件。从建模逻辑来看，整个瓶身采用曲面放样结合实体加厚的方式构建，

　　先绘制不同高度位置的截面轮廓线，轮廓线的曲率在握持区域做连续过渡，避免出现硬棱边，之后通过放样生成整体曲面，检查曲面的G2连续性后再做实体加厚，最后添加瓶口螺纹、底部支撑脚等细节特征，整个建模过程中需要重点控制曲面的光顺度，避免出现局部曲率突变导致的外观瑕疵，同时所有的过渡圆角都需要匹配塑料注塑成型的工艺要求，避免出现过小的圆角导致模具加工困难或者注塑时填充不满。实际生产中，该瓶身可采用食品级PET或者PP材质通过吹塑工艺成型，曲面的拔模角度控制在合理范围内，开模时可以顺利脱模，不需要额外做复杂的侧抽芯结构，能有效控制生产的模具成本与成型周期。日常使用场景中，这款瓶身既可以作为一次性包装水瓶的结构参考，也可以作为可重复使用的便携水杯主体结构，适配不同的密封盖配件就能拓展出运动水杯、办公水杯等不同的使用场景，结构上没有多余的复杂特征，后期做表面印刷、贴标等工艺处理时也有足够的平整区域，不会因为曲面起伏过大导致标签起翘或者印刷图案变形。
