带把手大容量塑料洗衣液包装壶结构

　　日常接触的日化液体包装容器里，带一体式把手的大容量塑料壶是洗护类产品的主流承载结构，这类结构的设计需要兼顾吹塑成型工艺可行性、日常握持使用的人机体验、堆叠运输的结构强度以及灌装封口的装配适配性，并非简单做个带把手的壶型曲面就能满足量产与使用需求。从实际使用场景来看，这类壶型主要承载1-5L区间的粘稠日化液体，比如洗衣液、衣物柔顺剂、大容量餐具洗洁精等，使用场景覆盖家庭日常洗护、商用清洁耗材分装等多个领域，需要满足用户单手握持倾倒、静置存放不侧漏、多层堆叠运输不变形的多重需求。

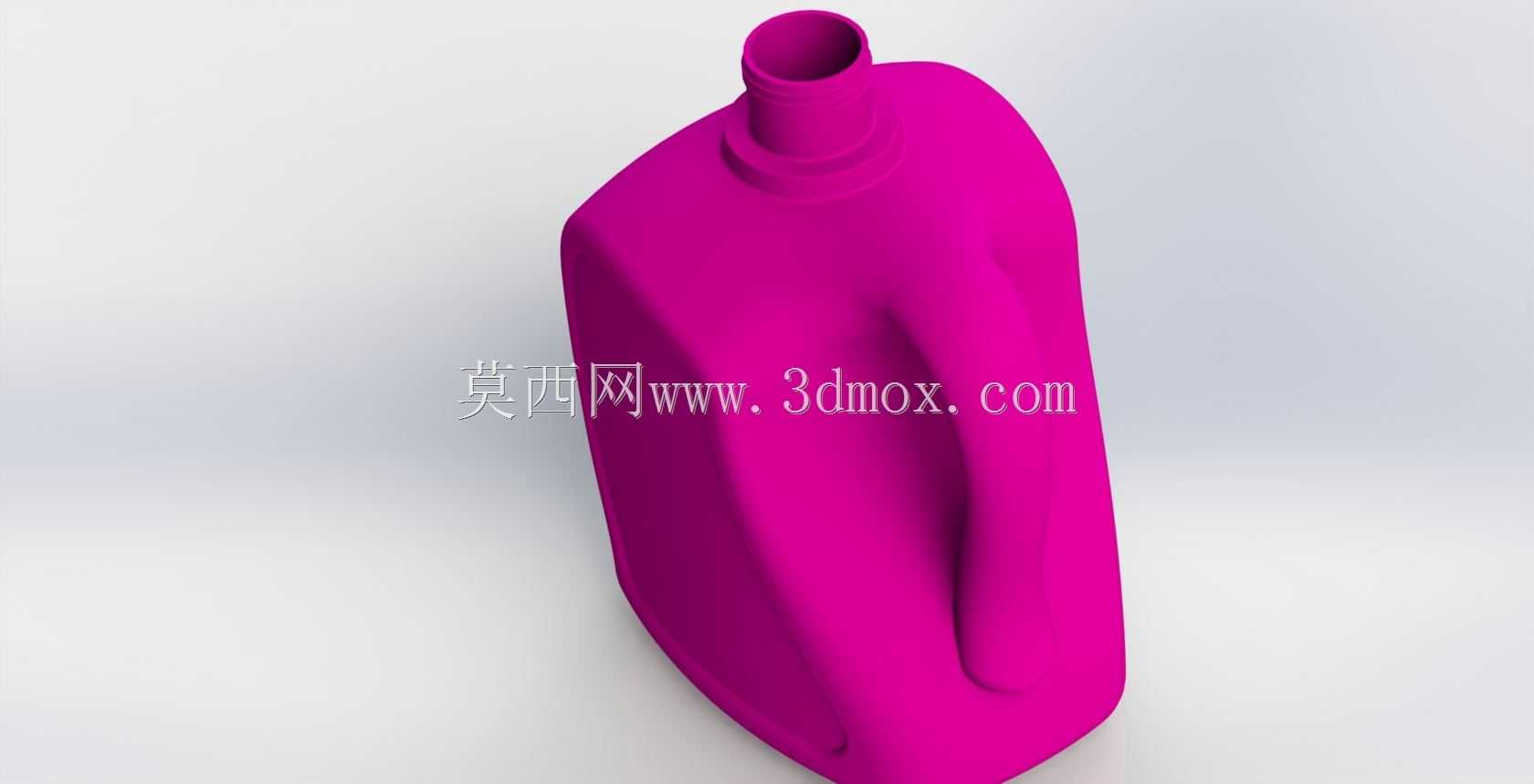

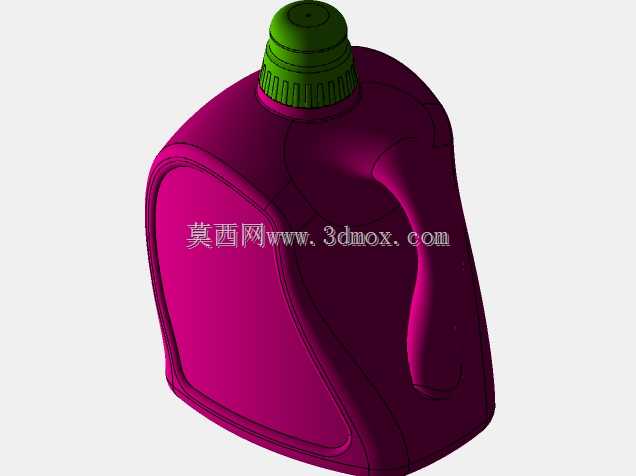

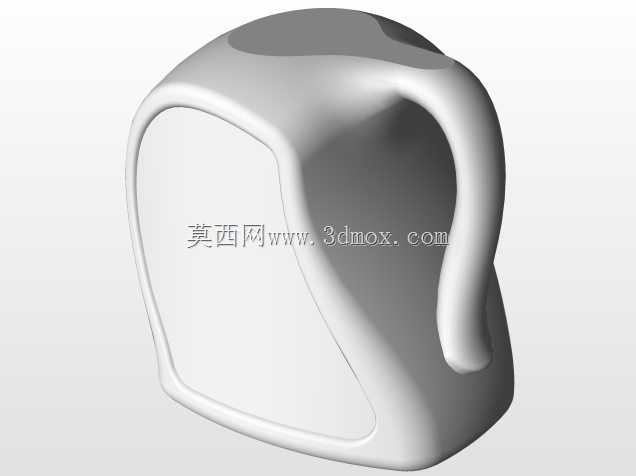

　　设计这类壶体的时候，首先要考虑吹塑工艺的壁厚均匀性，整个壶身的曲面过渡不能出现过小的圆角，尤其是把手与壶身连接的过渡区域，圆角过小会导致吹塑过程中料坯拉伸过度，出现局部壁厚过薄的问题，后续灌装后承受液体静压力时容易出现鼓胀甚至开裂的情况。壶身主体的截面并非规则圆形，而是做了带内凹平面的类椭圆结构，一方面是为了贴标时标签能够平整贴合，不会因为曲面弧度过大导致标签起翘，另一方面内凹的结构也能提升壶身的环向刚度，减少装满液体后壶身的鼓胀变形量。

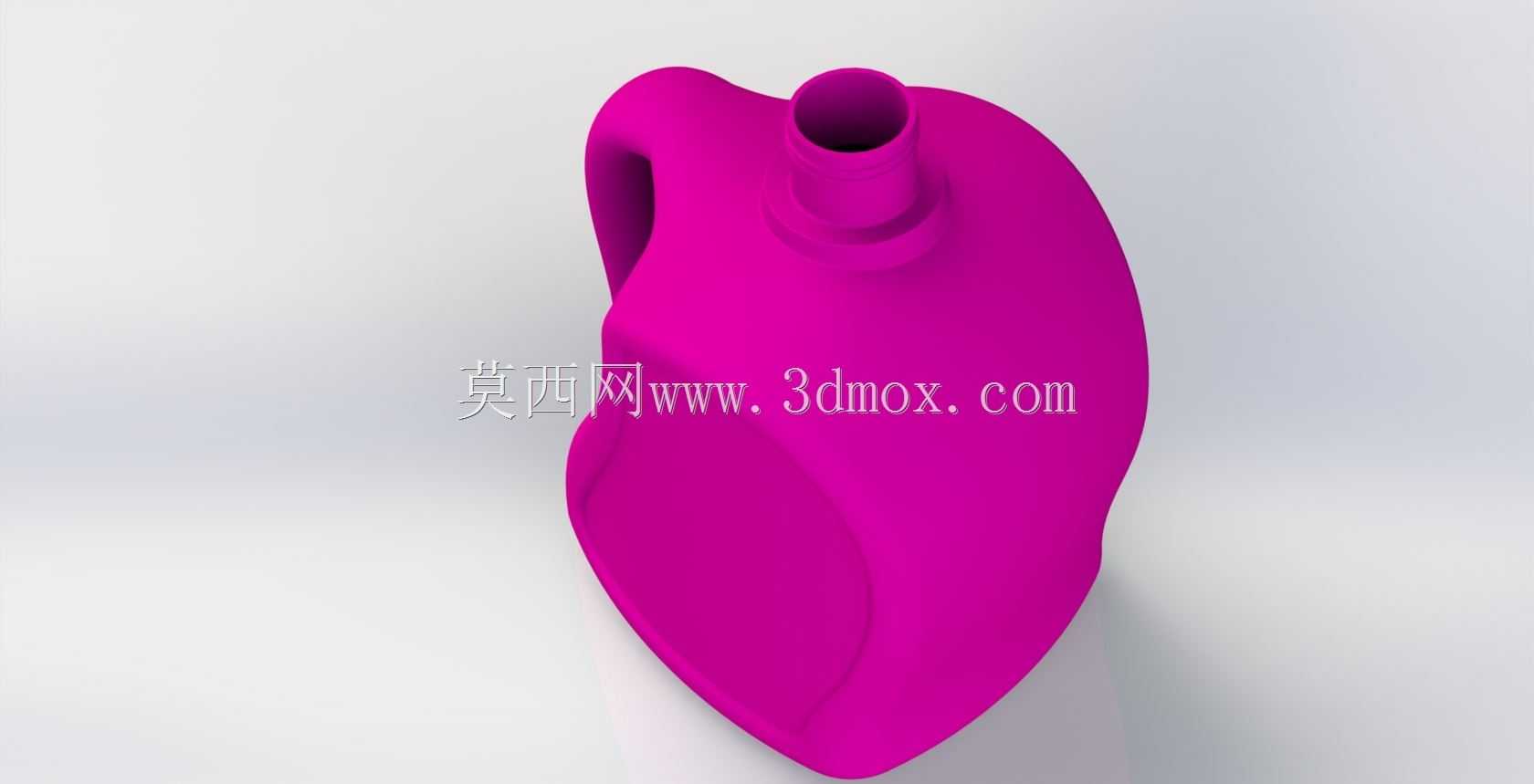

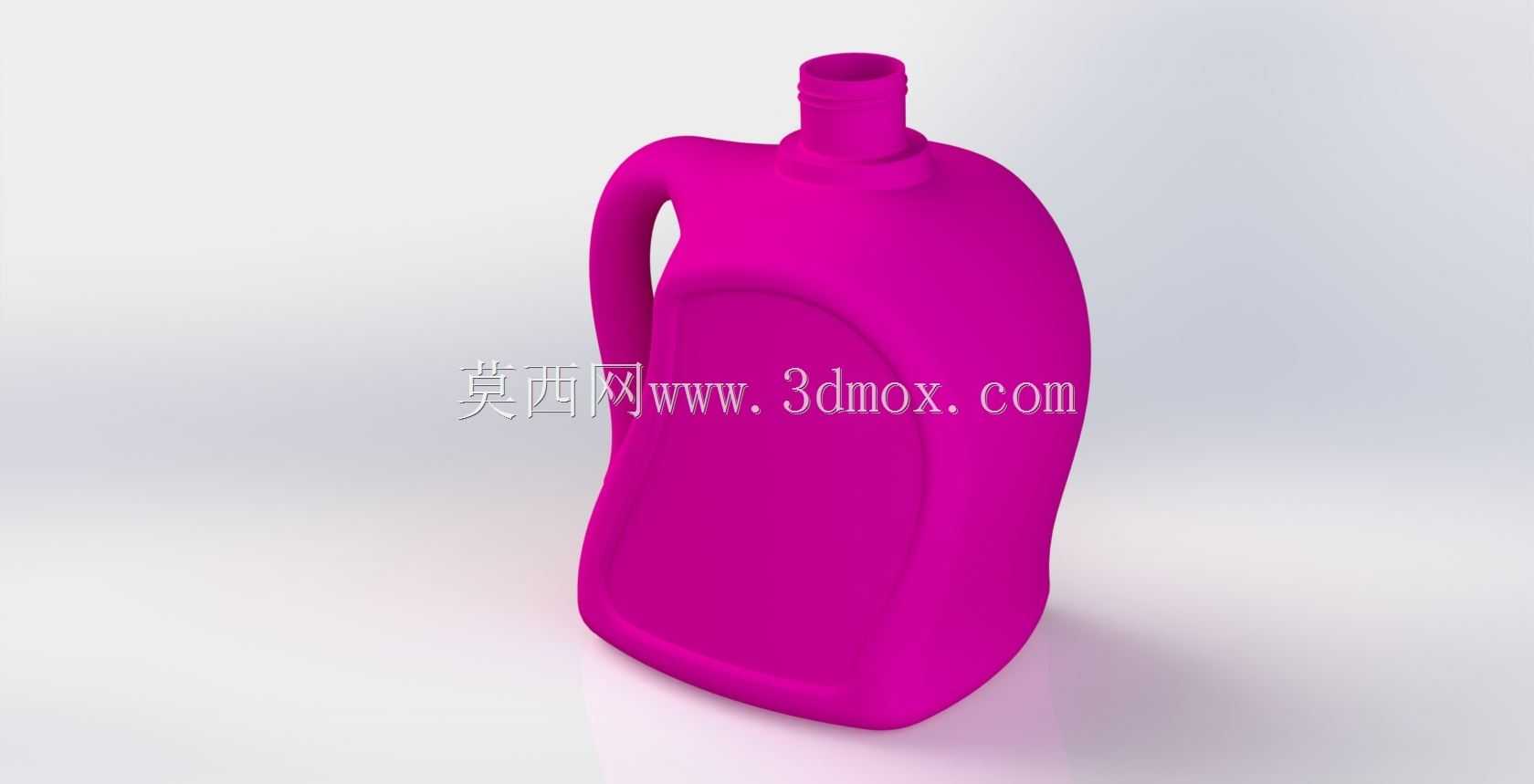

　　把手部分的设计是整个结构的人机交互核心，把手的内圈尺寸需要适配成年人四指弯曲后的握持空间，不能过窄导致握持卡手，也不能过宽导致握持时发力不稳，同时把手的截面做了贴合指腹的微弧过渡，边缘全部做了大圆角处理，避免倾倒液体时硌手。把手与壶身的上下连接位置做了局部加厚的加强筋结构，因为倾倒液体时整个壶体加上液体的重量全部由这两个连接点承载，尤其是满壶状态下重量可达5kg以上，如果连接位置刚度不足，长期使用或者多次倾倒后容易出现连接部位发白、应力开裂的问题。

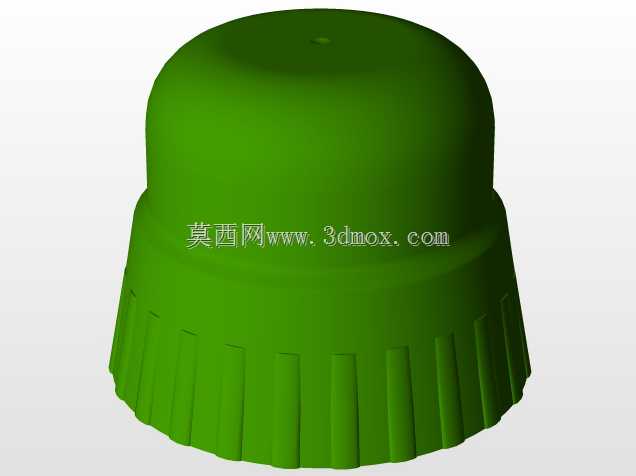

　　壶口部分采用标准的外螺纹结构，螺纹的牙型、螺距都适配通用的日化包装旋盖，螺纹起始位置做了导向倒角，方便自动化灌装线上的旋盖设备快速对位，减少拧盖偏斜导致的漏液问题。壶口与壶身的过渡位置做了一圈加厚的瓶颈加强环，一方面提升瓶颈的结构强度，避免旋盖时扭矩过大导致瓶颈变形，另一方面也可以作为灌装线的定位基准，方便设备夹持定位。壶底部分做了内凹的支撑脚结构，支撑脚的平面度需要控制在合理范围内，保证壶体静置放置时不会出现晃荡，同时壶底的内凹结构也能提升底部的抗冲击能力，运输过程中如果出现跌落，底部的弧形过渡可以分散冲击力，减少底部开裂的风险。

　　从安装与适配边界来看，这类壶型的整体外廓尺寸需要适配常规的商超货架层间距，同时堆叠时上层壶的底部支撑脚需要能够嵌入下层壶的壶顶定位凹槽内，避免堆叠运输时出现滑垛。壶身的贴标区域尺寸需要匹配常用的日化产品不干胶标签规格，标签区域的曲面弧度要保证标签粘贴后无褶皱、无气泡。另外整个壶体的重量分配也需要做优化，空壶状态下的重心要尽量靠近把手位置，满壶状态下的重心不能过于偏下或者偏上，保证用户握持倾倒时的发力手感顺畅，不会出现头重脚轻或者倾倒时液体流速难以控制的问题。

　　在曲面建模阶段，需要先搭建整体的轮廓控制线，确定壶身的高度、最大宽度、厚度以及把手的位置、壶口的高度这些核心尺寸参数，再通过曲面放样构建整体的基础曲面，之后对各个过渡区域做圆角处理，同时要不断检查曲面的曲率变化，避免出现曲率突变的区域，因为吹塑成型时料坯的拉伸是随曲面流动的，曲率突变会导致料流分布不均，最终成型后的壁厚差异过大。完成基础曲面后还要做拔模分析，因为吹塑成型后的开模过程需要足够的拔模角度，尤其是壶身侧面、把手外侧这些区域，拔模角度不足会导致开模时蹭伤塑件表面，影响外观质量。
