带散热鳍片的传感器安装基座结构设计

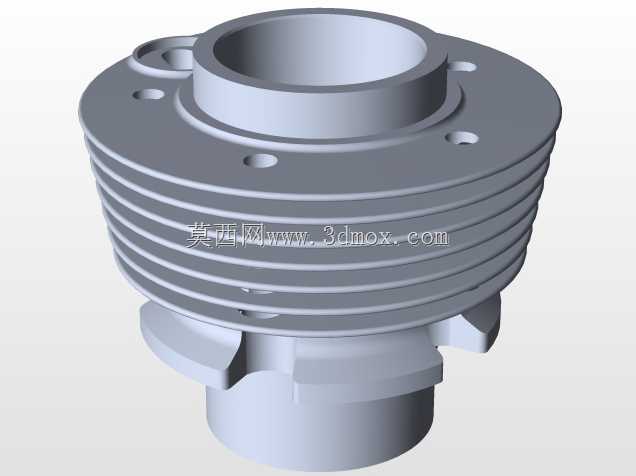

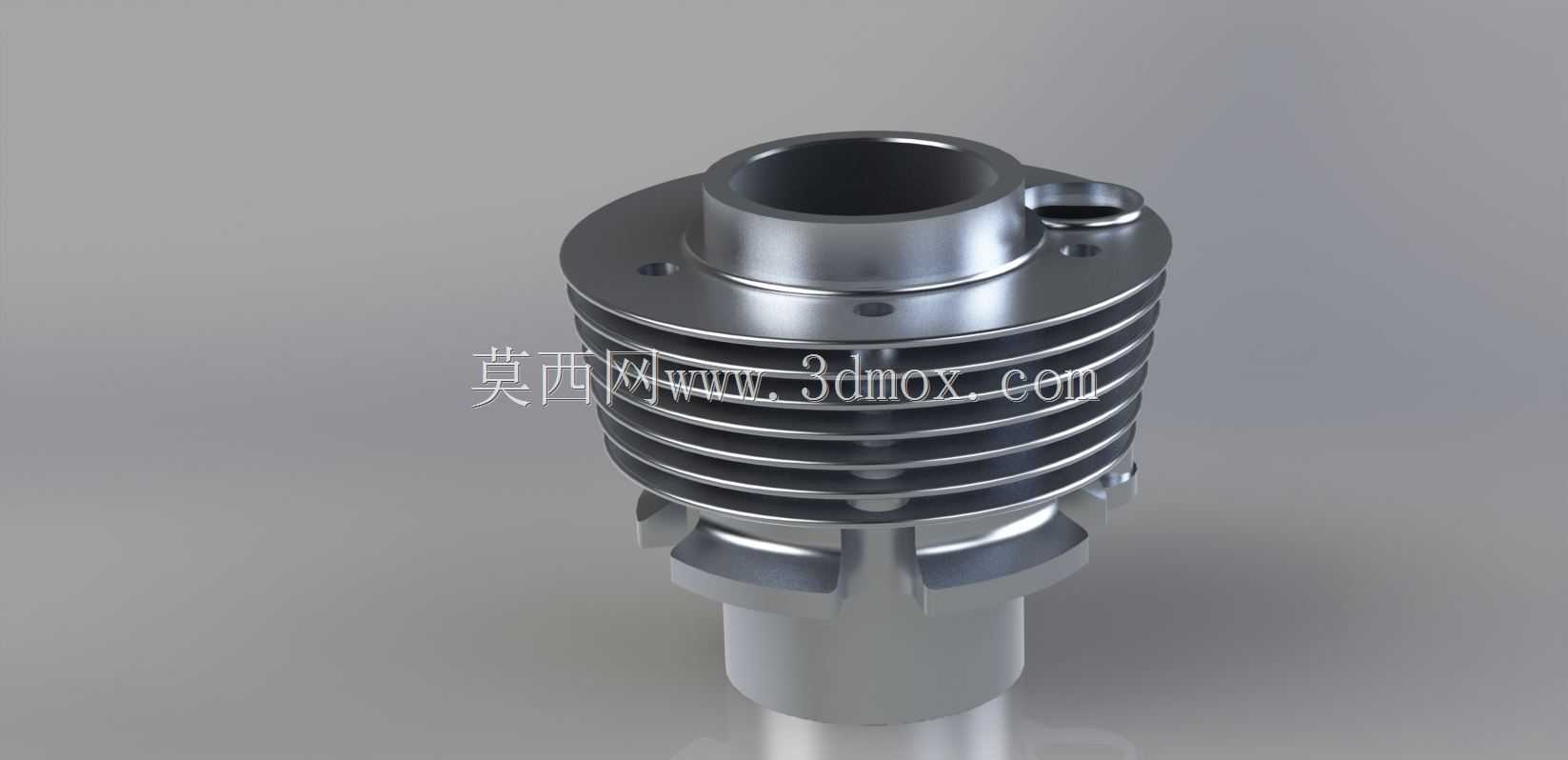

　　在工业传感检测场景中，这类带外鳍片结构的安装基座，核心作用是为内置传感核心提供稳定的安装基准与散热通路，常见于高温工况下的位移、压力或转速检测单元，比如冶金产线的辊缝检测工位、注塑机料筒的温度压力集成检测点位，这类位置环境温度往往持续高于常温，传感核心如果长期处于积热状态，会出现检测零点漂移、采样精度下降甚至核心元件烧毁的问题，因此基座的散热设计直接决定了传感单元的连续工作寿命。从结构设计逻辑来看，主体采用同轴阶梯内孔设计，大端的法兰端面设置了多组均布的安装沉孔，其中包含不同孔径的定位孔与固定孔，大直径的通孔用于穿过传感核心的探测端或者走线，侧边的偏心沉孔则用于安装定位销或者辅助固定螺钉，保证基座安装到设备端时不会出现周向转动，

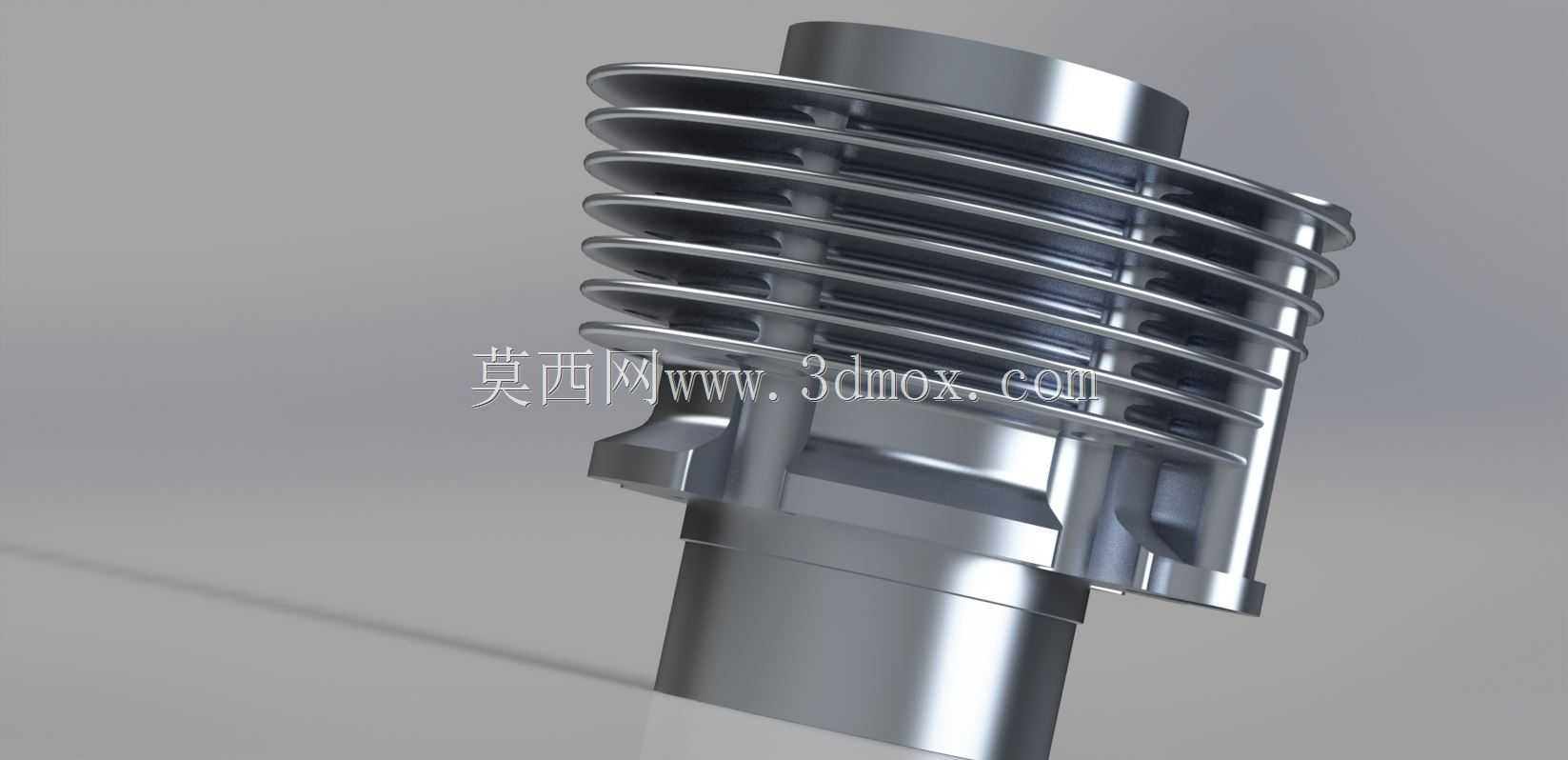

　　确保传感检测的方位精度。外圆周向的密集环形鳍片是整个结构的核心功能设计，鳍片的厚度、间距以及整体高度都经过热传导核算，在保证基座整体结构刚度的前提下，尽可能扩大与空气的接触面积，通过自然对流带走传感核心工作时传导到基座上的热量，不需要额外加装散热风扇就能满足常规工业工况的散热需求，避免了主动散热部件带来的额外振动干扰，这对于高精度传感检测来说尤为关键——额外的振动源会直接导致检测信号出现杂波，影响后端控制系统的判断。安装边界方面，法兰端面的平面度要求控制在0.02mm以内，保证安装后与设备安装面完全贴合，既可以保证热传导效率，也能避免安装应力导致基座变形挤压内部的传感元件；内孔的同轴度公差按照IT7级精度设计，

　　确保传感核心装入后与探测方向保持同轴，不会出现偏斜导致的检测误差。鳍片部分的外圆尺寸略小于法兰外径，安装时不会与周边的设备结构发生干涉，同时鳍片的边缘做了微小的倒角处理，避免装配过程中划伤操作人员或者损坏周边的线缆。在实际选型适配时，需要注意基座的内孔台阶尺寸要与所用传感核心的外径匹配，过松会导致传感核心固定不稳，检测时出现晃动，过紧则会导致装配困难，甚至压坏传感核心的外壳；安装螺钉的锁紧扭矩要控制在合理范围，扭矩过大容易导致法兰变形，破坏端面的平面度，扭矩过小则可能在设备振动的工况下出现松动，导致检测位置偏移。这类基座的材质通常选用导热性较好的铝合金或者表面做发黑处理的碳钢，铝合金版本重量更轻、导热效率更高，

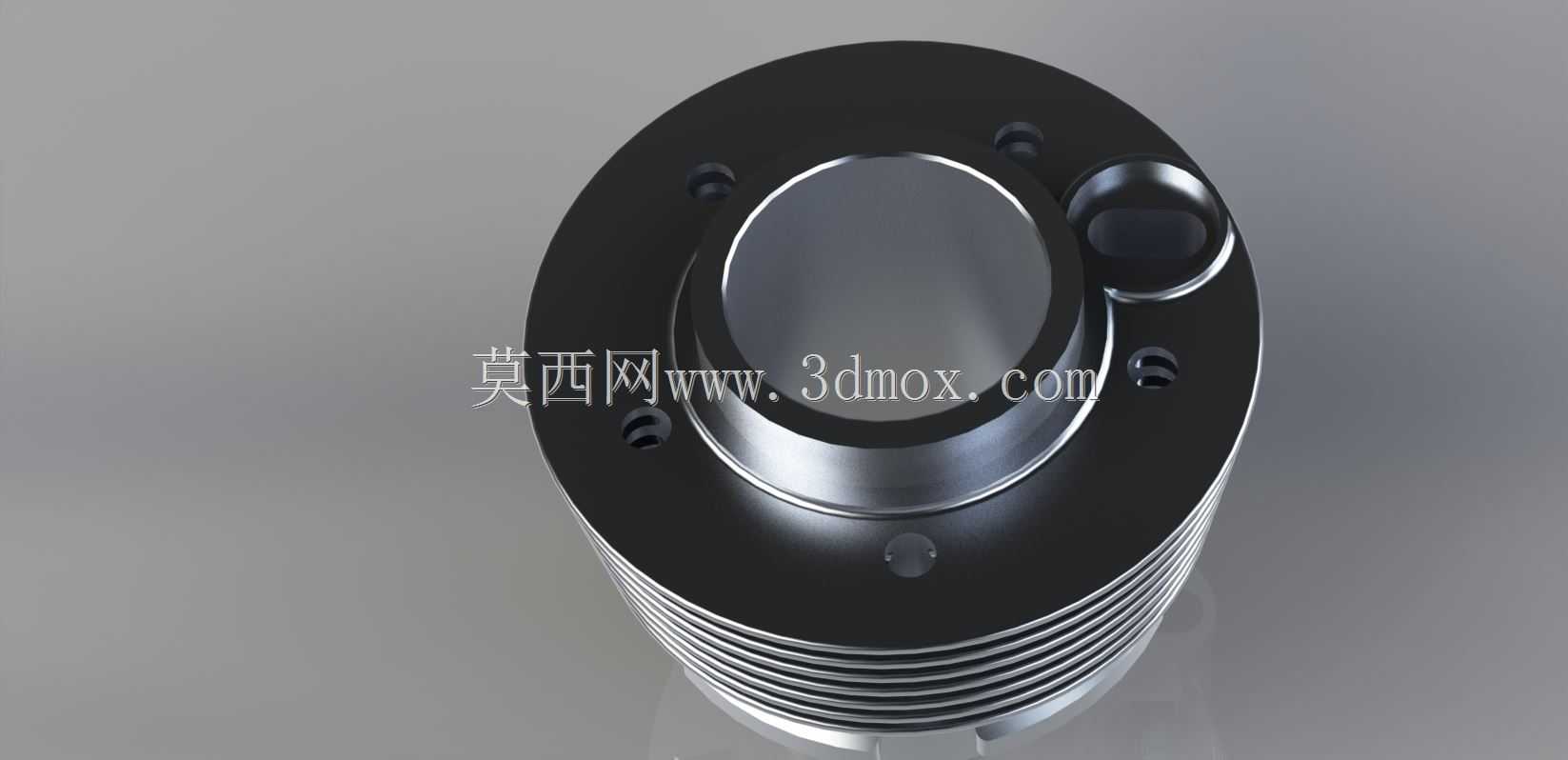

　　适合对重量敏感的移动检测设备，碳钢版本结构强度更高，适合重载、有一定冲击的工业固定工位。设计过程中还需要考虑内孔与传感核心的配合公差，通常采用过渡配合，既可以保证装配的便利性，也能确保传感核心与基座之间的热传导效率，让核心产生的热量能够快速传导到鳍片部分散出。另外法兰端面上的不同孔径沉孔，分别对应不同的功能：较小的沉孔用于穿装内六角固定螺钉，沉孔深度要保证螺钉装入后端面不高出法兰平面，避免影响安装贴合度；较大的偏心沉孔用于安装定位销，与设备安装面上的定位孔配合，实现快速定位装配，减少现场安装的调整时间。鳍片的设计上没有采用直齿式的轴向鳍片，而是选用了周向的环形鳍片，一方面是加工工艺性更好，车削加工时可以一次成型，不需要额外的铣削工序，降低加工成本；另一方面环形鳍片的结构刚度更好，在受到径向外力时不容易出现变形，能够更好地保护内部的传感核心。在实际应用中，这类基座还可以根据工况需求在鳍片间隙处加装导热硅胶片或者风冷导流罩，进一步提升散热能力，适配更高温度的工作场景，比如靠近铸锻工位的检测点，环境温度更高时，只需要简单加装导流罩引导冷却气流掠过鳍片表面，就能满足散热要求，不需要重新设计整个基座结构，具备较好的工况适配性。
