金属圆柱式传感检测外壳结构设计

　　这款圆柱式金属传感外壳，主要面向工业现场流体管路、旋转设备腔体的参数检测场景做配套设计，日常会接触液压油路、润滑管路、工艺气体输送段的检测安装需求，作为传感检测元件的承载防护结构，核心作用是隔绝外部油污、金属碎屑、工况振动对内部检测芯体的干扰，同时保证检测探头与被测介质的稳定接触，避免检测信号出现漂移或者中断。

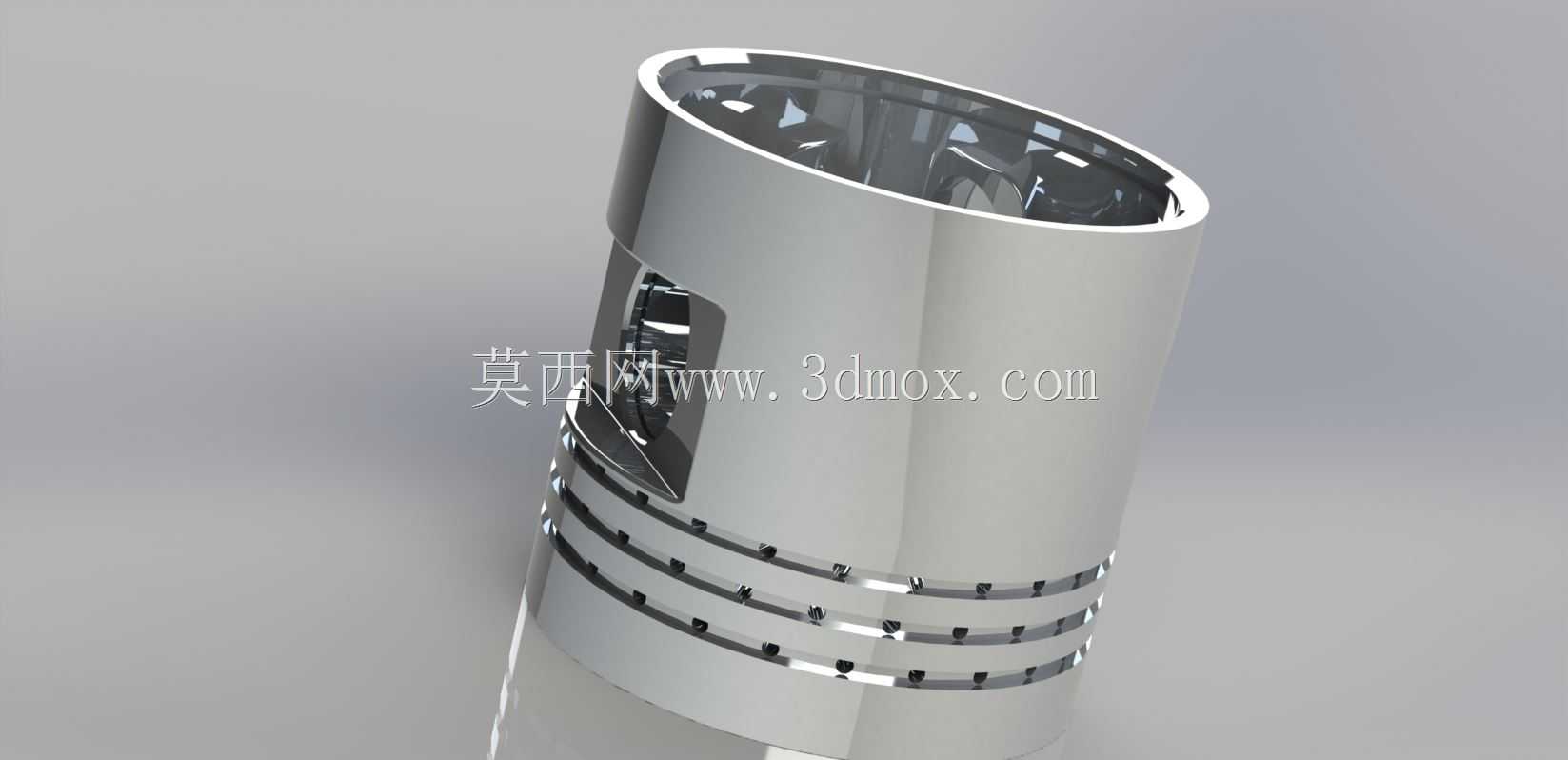

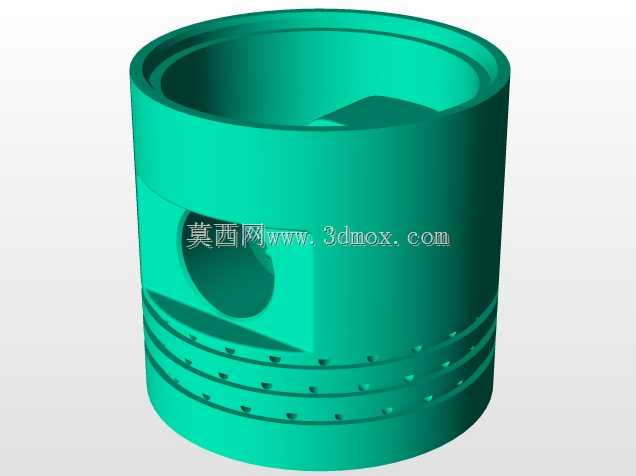

　　从结构设计逻辑来看，整体采用同轴圆柱构型，是考虑到管路安装场景下，圆柱面与管路安装孔的同轴度更容易控制，不会出现方形壳体安装时的边角应力集中问题，也能减少流体经过时的紊流扰动。外壳主体壁厚做了均匀化处理，侧壁预留的矩形开窗是检测探头的伸出位，开窗边缘做了0.2mm的倒角过渡，避免装配时刮伤探头的密封胶层，也能减少应力集中导致的壳体开裂风险。壳体下部的多道环形凹槽，是密封件的安装位，每道凹槽的宽度和深度都按照O型圈的压缩量标准做了匹配，安装后可以实现多道密封，防止被测介质从壳体与安装座的缝隙处渗漏，也能阻挡外部的切削液、灰尘进入壳体内部侵蚀芯体。环形凹槽之间的凸台表面做了高光洁度处理，粗糙度控制在Ra0.8以内，保证与安装座内孔的贴合精度，减少安装后的径向窜动。

　　安装边界方面，壳体的外径公差按照h7级精度控制，适配工业常规的传感器安装座通孔尺寸，安装时不需要额外做扩孔或者修配，直接推入安装孔后，通过环形槽内的密封圈实现径向密封，轴向可以通过上端的法兰边做定位，法兰边的厚度经过校核，能够承受10MPa以内的介质压力不会发生变形。壳体上端的敞口结构是内部芯体的装配入口，敞口边缘做了加厚处理，后续可以通过端盖压装或者旋合的方式实现封盖，敞口的内径尺寸匹配常规的检测电路板、信号处理模块的安装尺寸，内部预留的走线空间可以容纳3根以内的信号传输线，不会出现线束挤压导致的绝缘层破损问题。

　　在实际工况适配性上，壳体的金属材质选型考虑了工业场景的耐腐蚀需求，表面做了抛光处理，既可以减少油污、杂质在壳体表面的附着，方便日常维护时的擦拭清洁，也能提升壳体的整体结构强度，在设备运行产生的持续振动环境下，不会出现壳体共振导致的检测信号噪声过大的问题。侧壁的开窗位置经过反复校核，刚好对准被测介质的流动核心区域，探头伸出后不会突出到管路流道内部过多，避免对流体流动造成阻碍，也不会因为探头过于深入流道被高速流动的介质冲刷导致损坏。下部的多道密封槽设计，还可以根据实际工况的压力等级选择安装1到3道密封圈，低压工况下安装单道密封圈即可满足密封要求，高压工况下可以加装多道密封圈提升密封可靠性，不需要更换整个壳体结构，适配性更强。

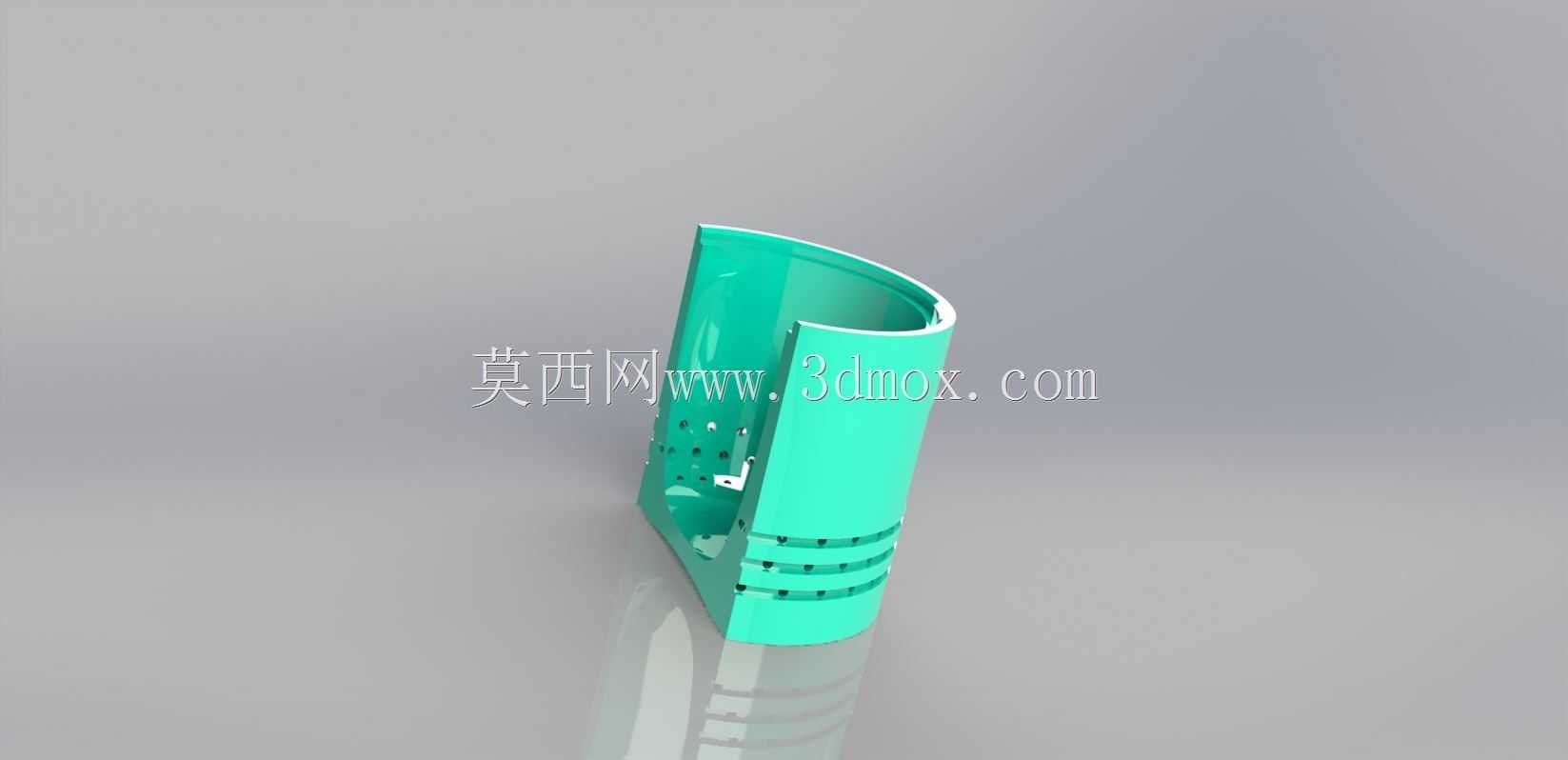

　　从建模细节来看，整个壳体的所有过渡圆角都做了统一处理，没有尖锐的棱角，既避免了装配过程中划伤操作人员，也减少了热处理或者表面处理过程中的应力集中点，提升壳体的整体使用寿命。壳体的同轴度、圆柱度公差都在建模时做了约束，保证后续机加工时的工艺性，不需要额外做复杂的工装夹具，普通的数控车床就可以完成大部分加工工序，侧壁的矩形开窗可以通过铣削加工一次成型，加工难度低，量产时的成本可控。内部的空腔尺寸做了冗余设计，除了容纳常规的检测芯体之外，还预留了一定的空间可以加装温度补偿模块，适配需要同时检测压力、温度参数的复合传感需求，不需要重新开模或者修改壳体结构，拓展性较强。
