带整流涡轮结构的反应检测传感装置

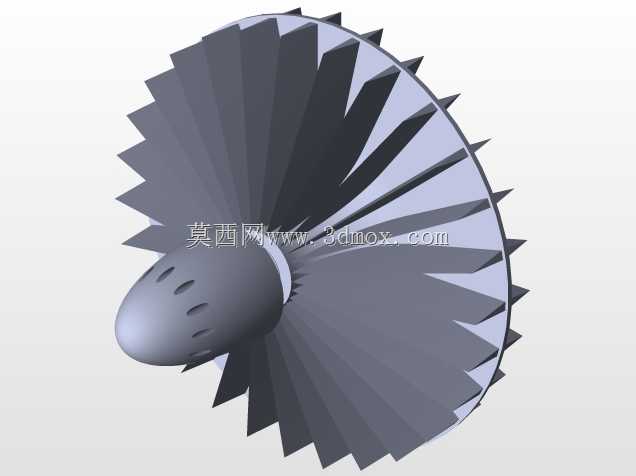

　　在流体反应工况的检测环节里，这类带整流涡轮结构的传感装置，主要承担介质反应状态的实时信号采集任务，常见于化工流体输送管路、动力系统气路监测、实验台架反应参数采集等场景，区别于普通的插入式传感元件，它自带的涡轮整流结构能在传感探头接触被测介质前，先对紊乱的来流进行梳理，避免湍流脉动对检测精度造成干扰。从实际使用的角度看，这类装置的核心功能是捕捉介质反应过程中的参数波动，不管是气相介质的组分变化、液相介质的反应程度，还是气液两相流的状态切换，都能通过前端的整流结构稳定流场后，让传感探头获取更连续的检测数据，不会因为管路内的流场紊乱出现信号跳变、检测值失真的问题。设计层面上，前端的涡轮叶片采用了大扭角的径向排布方式，叶片前缘做了倒圆处理，

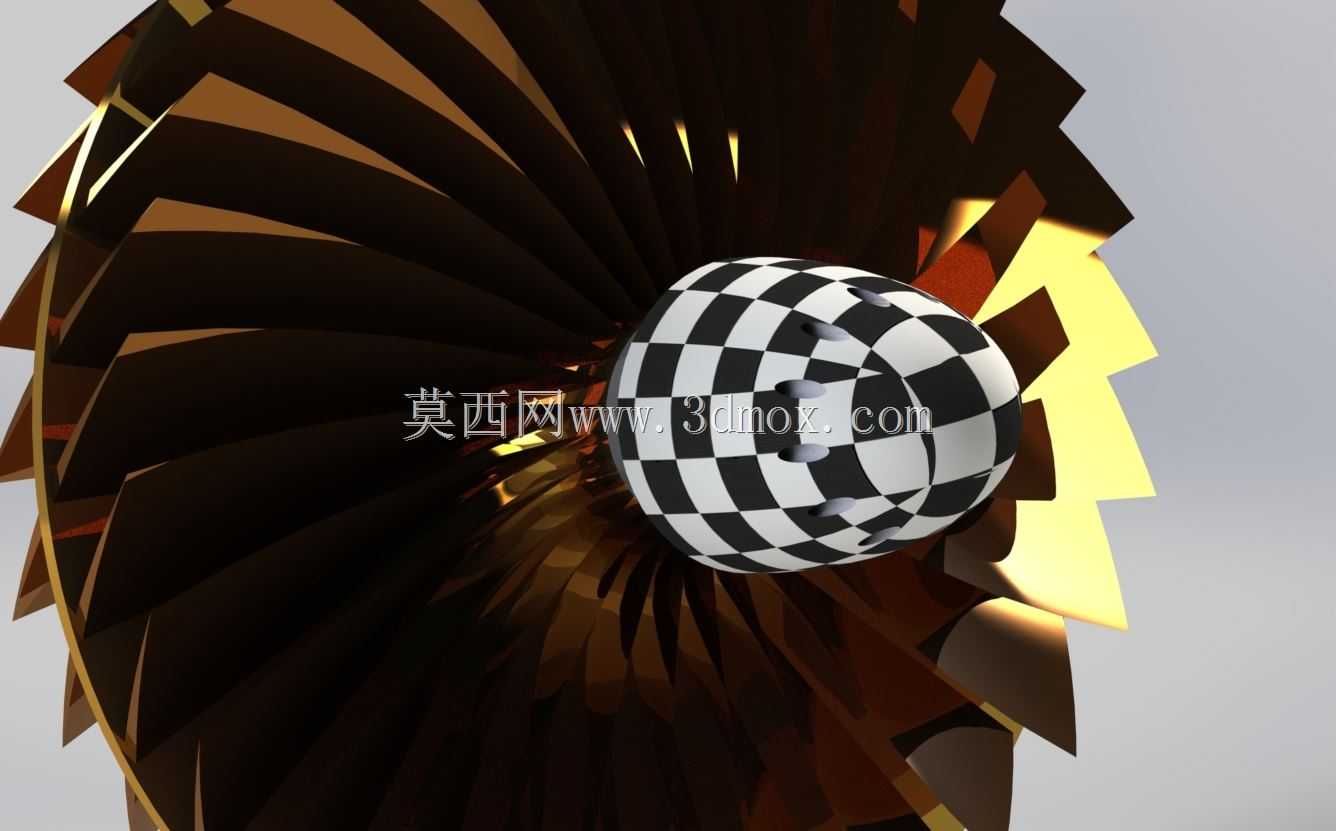

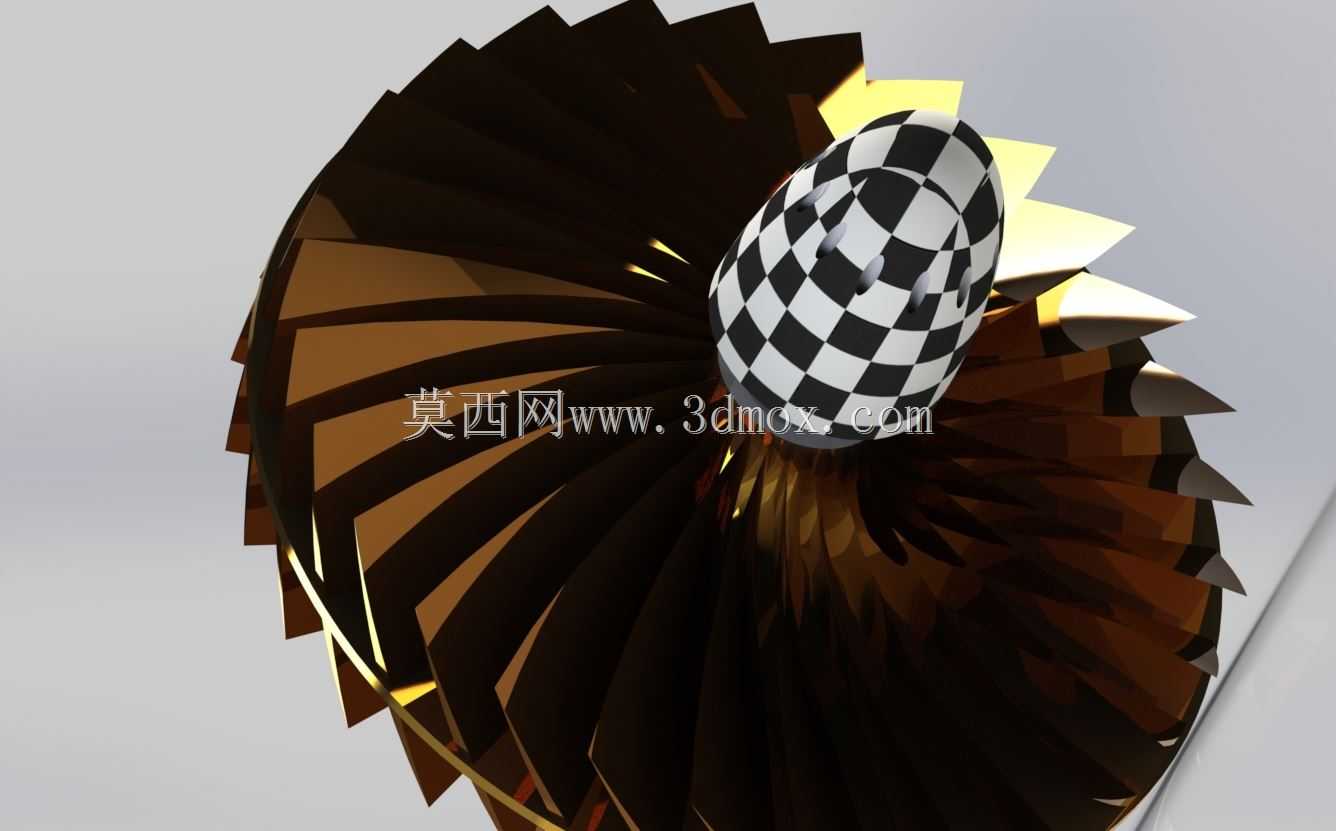

　　既可以降低介质流经时的阻力损失，也能避免高速介质长期冲蚀造成叶片边缘缺损，叶片的数量经过流场仿真验证，能在不同流速区间都保持稳定的整流效果，不会在低流速下出现整流不足、高流速下产生额外流阻的问题。中间的传感探头部分采用了椭球形的外形设计，这种外形相比传统的圆柱探头，能让介质更顺滑地流过探头表面，减少探头尾部的涡流区，一方面降低流致振动对传感元件的影响，另一方面也能减少介质中的杂质在探头表面的附着，延长装置的维护周期。关于安装边界，这类装置通常采用法兰对接或者螺纹插入的安装方式，安装时需要保证前端涡轮结构完全处于管路的通流截面内，不能贴壁安装，否则会因为近壁区的低流速流场影响整流效果，安装位置要避开管路弯头、

　　变径段这类流场本身就存在紊乱的区域，最好选在直管段长度大于5倍管路直径的位置，才能让整流结构发挥应有的作用。外形尺寸上，涡轮段的外径通常和适配的管路通径匹配，探头部分的直径控制在涡轮段内径的三分之一左右，既保证足够的检测接触面积，也不会过度阻塞通流截面，整体的轴向长度根据适配的管路压力等级有所调整，高压工况下的结构会适当增加壳体壁厚，连接部位的密封结构也会采用对应的耐压等级设计。在实际选型过程中，结构设计人员需要重点关注涡轮叶片的材质和被测介质的兼容性，如果是腐蚀性介质的工况，叶片和壳体都要选用对应的耐蚀材料，避免长期使用过程中出现腐蚀破损，导致整流失效甚至碎屑进入下游设备。另外，探头表面的处理工艺也会影响检测精度，

　　光滑的低粗糙度表面能减少介质挂壁的概率，对于含有固体颗粒的介质工况，还需要在前端增加防护滤网，避免大颗粒杂质撞击涡轮叶片造成叶片变形，影响整流的均匀性。从三维建模的角度来说，这类装置的建模难点在于涡轮叶片的曲面构建，需要保证每个叶片的扭角一致性，否则会造成流场梳理不均匀，出现偏流的问题，探头部分的椭球面和安装基座的过渡位置要做顺滑的圆角处理，避免应力集中，在做装配仿真的时候，还要验证涡轮和壳体之间的间隙，保证转动部件不会和静止壳体发生刮蹭，同时间隙也不能过大，否则会有部分介质未经整流直接从间隙流过，影响检测的稳定性。在设备配套的时候，这类传感装置通常会和信号变送器配套使用，整流后的稳定流场能让传感元件输出的信号更平稳，减少后续信号处理的滤波难度，提升整个检测系统的响应速度，不管是用于连续生产的过程监测，还是实验台架的动态数据采集，这种带整流结构的设计都比普通的裸探头有更好的工况适应性，能在更宽的流速、压力区间内保持稳定的检测性能。
