多接口盘装式压力传感壳体结构设计

　　做工业传感类结构设计快十二年，经手的压力、液位类传感壳体没有一百也有八十，这次拿到的盘装多接口壳体结构，第一眼就知道是给流体管路在线检测场景做的配套承压件。先从实际应用场景说，这类壳体大多用在中小型液压站、净水处理管路、小型气动控制回路里，安装位置一般是管路末端或者支路检测点，靠法兰盘直接贴装在设备外壁或者管路预留的安装座上，不需要额外做支架固定，这点从壳体背部的整圈安装法兰就能看出来，法兰上预留的三个沉头孔是给内六角安装螺钉留的位置，安装时螺钉直接锁进对面基座的螺纹孔里，法兰面和基座之间加一圈丁腈橡胶O型圈就能实现端面静密封，不需要额外打密封胶，后期维护拆检也方便。

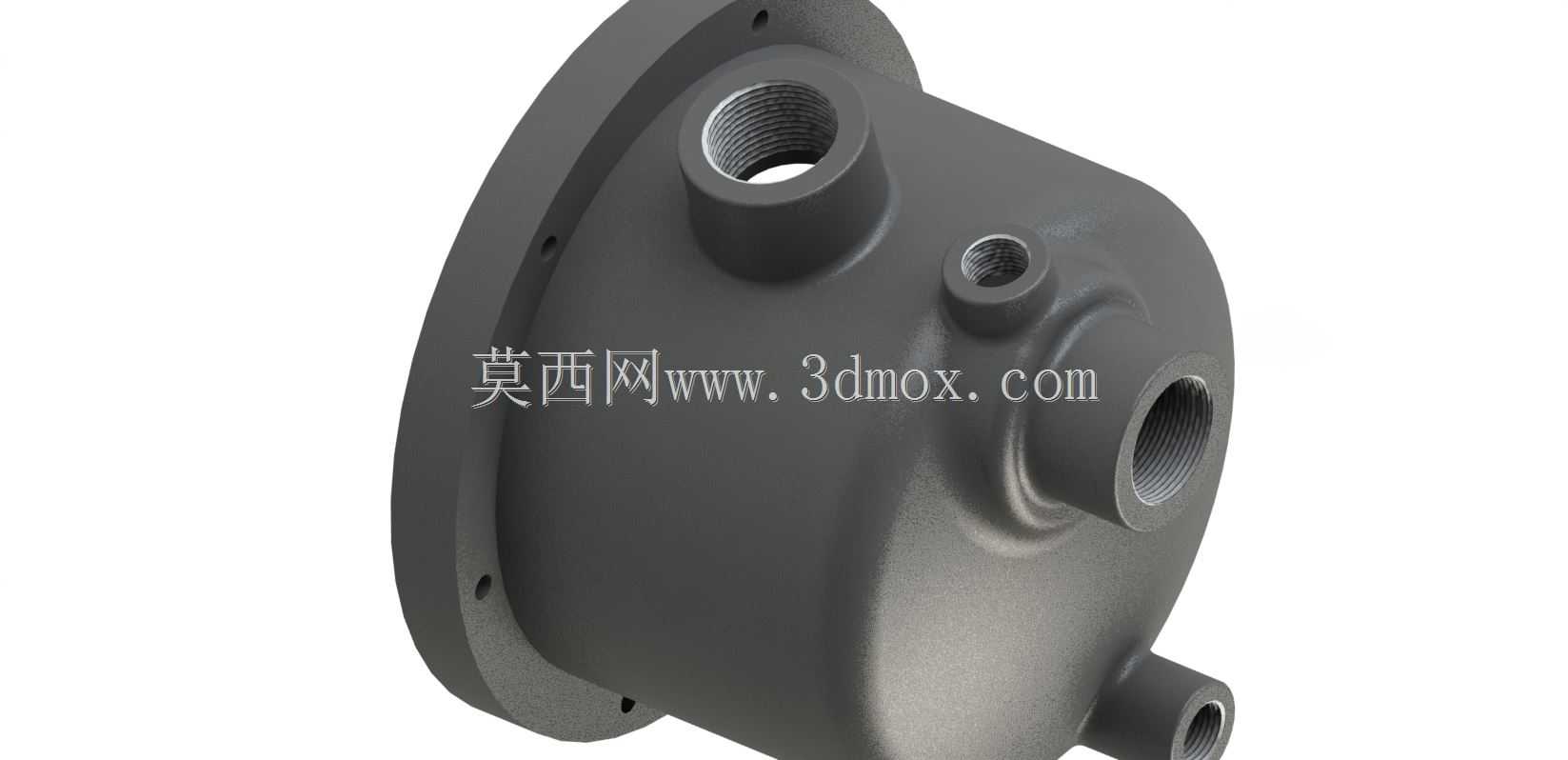

　　再讲实际用途，这个壳体本质是传感检测元件的承压容纳腔，内部要装压力感应芯体、信号调理电路板，侧面和顶部的几个外螺纹接口，分别对应被测介质引入、参考气路连接、线缆出线这几个功能，不同口径的螺纹是刻意做的差异化设计，避免现场安装时接错管路——比如顶部最大的G1/2螺纹是被测介质入口，直接对接被测流体管路，侧面稍小的G1/4螺纹是参考气路接口，只有测表压的时候才会打开接大气，测绝压的时候这个接口是直接封堵的，最下方最小的M10螺纹是线缆出线口，装完线缆之后用格兰头锁紧，既能固定线缆又能实现IP65级的防护，避免现场的水汽、粉尘进到腔体内损坏电路板。

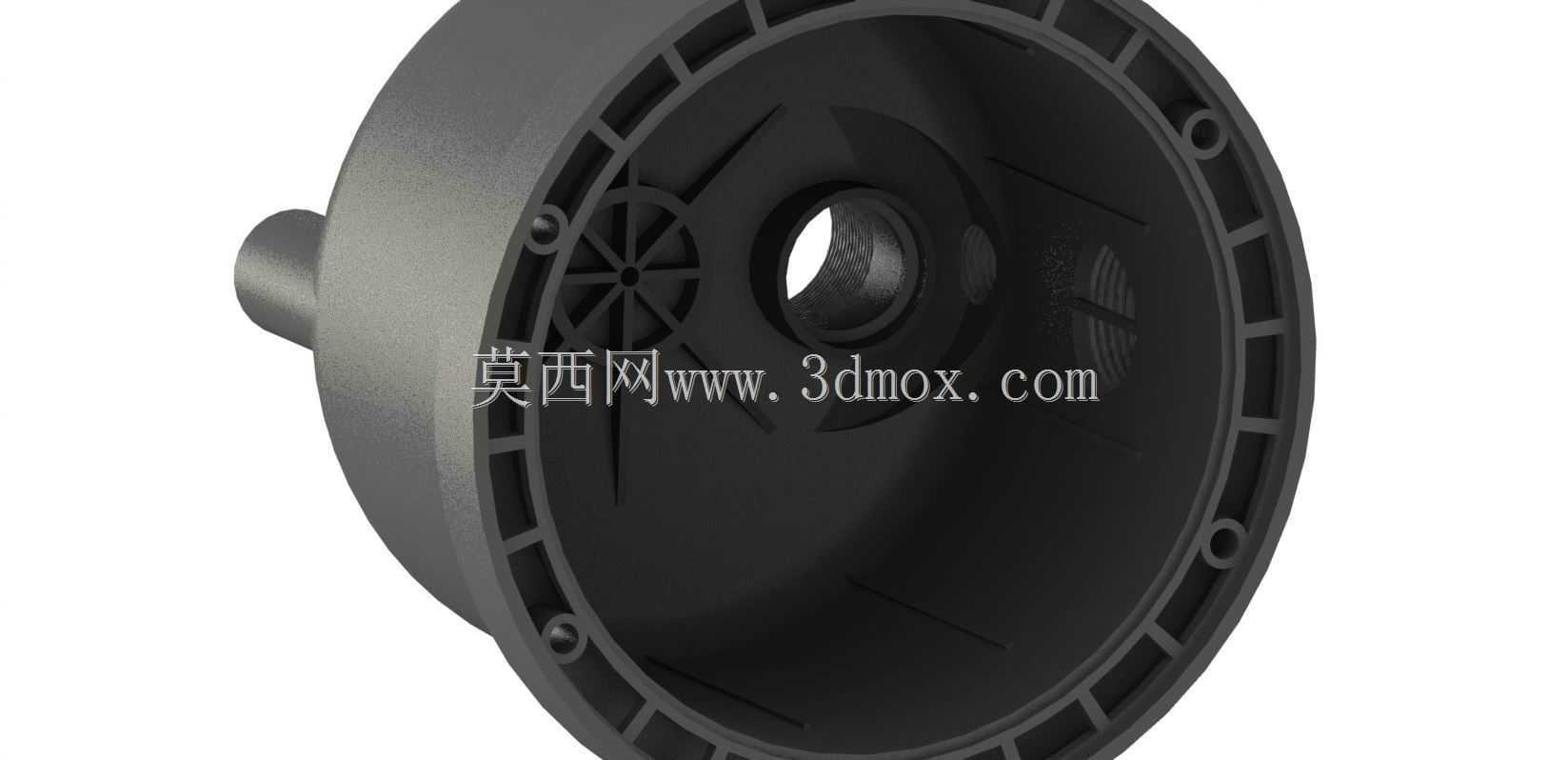

　　说到功能特性，这个壳体的壁厚设计是做过承压校核的，主体壁厚3.5mm，接口位置做了局部加厚到6mm，常规1.6MPa的工作压力下完全不会出现形变，爆破压力能到6MPa以上，满足一般工业流体检测的承压要求。腔体内部做了圆角过渡，没有直角死角，避免介质残留堆积在腔体内影响检测精度，尤其是测带少量杂质的水体或者液压油的时候，直角位置很容易卡杂质，时间长了会堵塞引压孔，圆角过渡的设计能让介质在腔体内顺畅流动，不会形成滞留区。外部的哑光铸铝表面处理，不是为了好看，是为了避免现场强光反射干扰运维人员观察接口标识，同时铸铝材质的导热性好，能把介质传递过来的温度快速散出去，避免腔体内的电路板长期处于高温环境下缩短使用寿命。

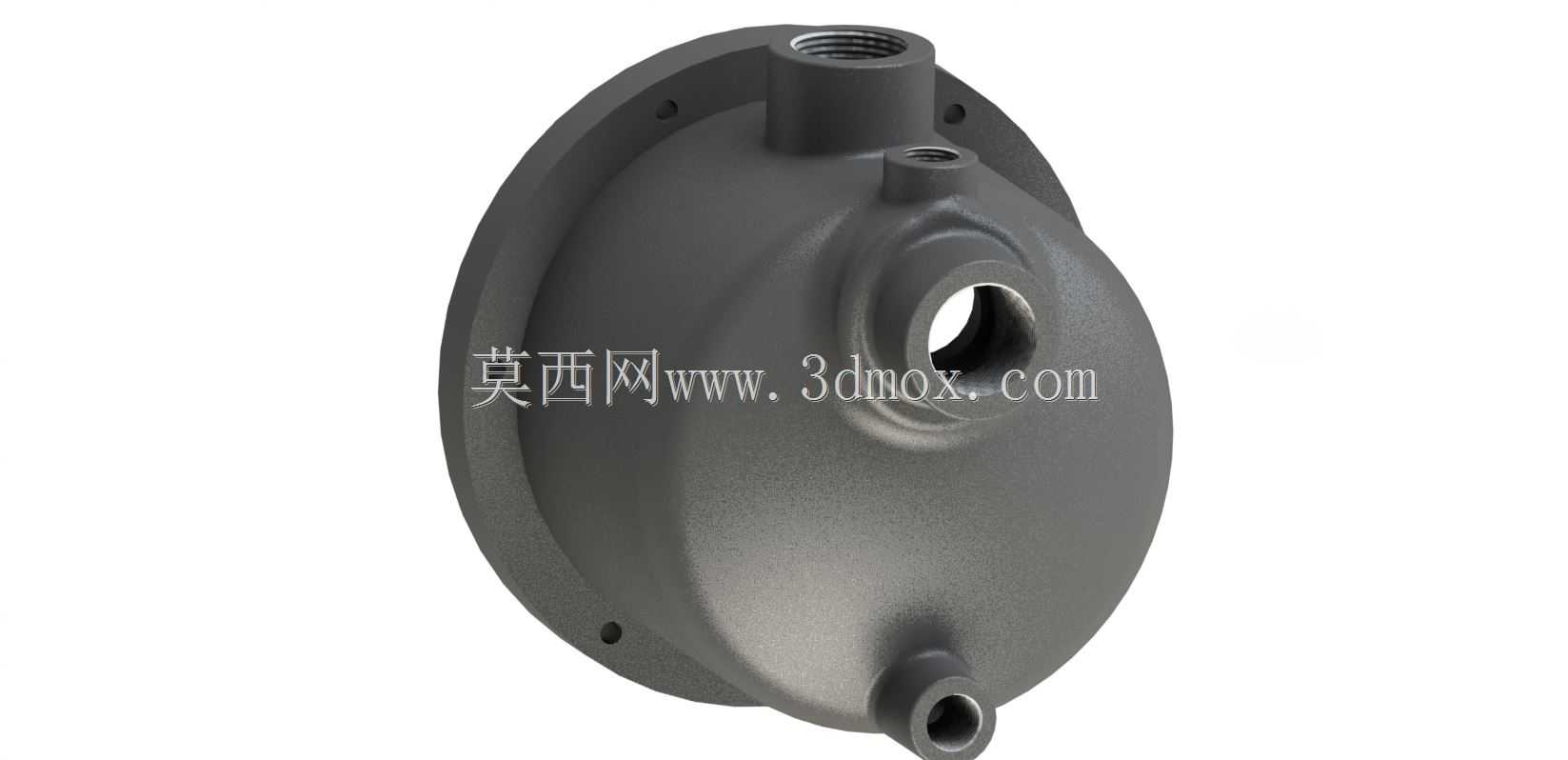

　　设计思路上，这个壳体没有做多余的结构，所有特征都是为了功能服务：背部的法兰盘除了安装固定，还能在安装时起到定位作用，法兰和腔体同轴度控制在0.05mm以内，安装之后引压孔能正好对准基座上的介质通道，不会出现偏心堵孔的问题。几个接口的位置排布也经过考量，顶部的主入口垂直于法兰安装面，安装之后介质垂直进入腔体，直接冲到感应芯体的正面，检测响应速度更快；侧面的参考接口和出线口呈90度排布，现场接管线的时候不会出现管线干涉，不管是左侧走线还是右侧走气管都有足够的操作空间，不会因为空间不够拧不上接头。

　　最后说外形尺寸和安装边界，这个壳体整体最大外径是128mm，腔体主体部分的直径是105mm，从法兰安装面到顶部主接口端面的总高度是86mm，安装时需要预留的最小操作空间是径向150mm、轴向120mm，足够放下扳手拧接头和安装螺钉。法兰上的三个安装孔中心圆直径是116mm，沉头孔深度是4mm，适配M6的内六角圆柱头螺钉，安装时螺钉的锁紧扭矩控制在8N·m就行，扭矩太大容易把法兰压变形，扭矩不够又会漏压。几个外螺纹接口的长度都是12mm，接常规的外螺纹接头之后，接头露出的长度不会超过20mm，不会和周边的管路、阀件产生碰撞，哪怕是安装空间比较紧凑的小型气动柜里，也能顺利装进去。

　　做这类传感壳体最容易踩的坑，就是只看功能不考虑现场安装的便利性，之前见过不少设计把接口都做在同一侧，现场接管线的时候扳手伸不进去，最后只能重新改模，这个结构的接口排布和安装尺寸，明显是有现场安装经验的工程师做的，每个特征的尺寸都卡得很实用，没有多余的设计冗余，也没漏掉必要的工艺结构，比如所有螺纹孔的入口都做了1x45度的倒角，攻牙的时候不会产生毛刺，装接头的时候也能更容易对准，不会歪牙滑丝。
