小型模型用双法兰式轮辋结构设计

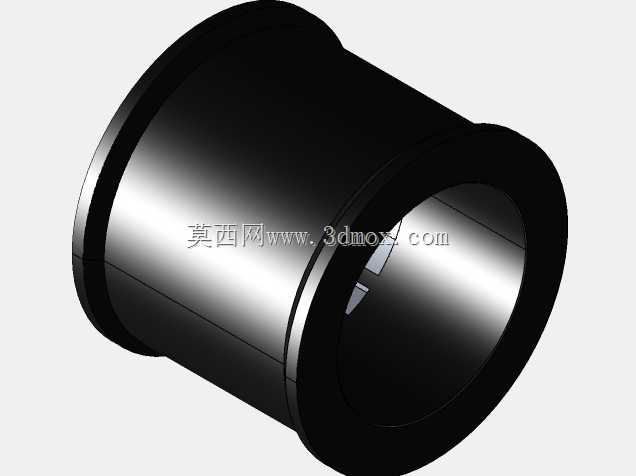

　　做小型仿真行走机构、缩比车辆模型的结构设计时，轮辋是连接轮胎与传动半轴的核心承载件，很多新手建模时容易忽略轮辋与轮胎的配合公差、与轴端的安装定位逻辑，导致后期装配出现轮胎松脱、轮辋跳动量过大的问题。这款双法兰边的筒状轮辋，整体采用等壁厚筒身加两端限位凸缘的结构，没有多余的减重镂空，适合小尺寸模型的实心橡胶轮胎装配，筒身的内径尺寸匹配常用的微型模型半轴直径，两端的凸缘高度刚好卡住轮胎的胎唇位置，不需要额外的压圈就能完成轮胎的轴向定位，装配时只需要将轮胎从一端套入筒身，推到两端凸缘之间的卡槽位置即可，不需要额外涂胶或者加装紧固件，后期维护更换轮胎也十分方便。

　　从实际应用场景来看，这类轮辋除了用于缩比车辆模型的行走轮组，也可以适配小型输送线的从动滚轮、教学演示用的机械结构教具轮组，筒身的光滑圆柱面可以直接和橡胶胎面的内圈贴合，不会出现应力集中导致的胎面局部磨损，两端的凸缘除了限位轮胎，也可以作为轮辋自身的轴向定位基准，安装时可以靠一侧凸缘贴紧半轴的轴肩，另一侧用卡簧或者锁紧螺母固定，不需要额外加工定位台阶，降低了半轴的加工难度。

　　设计这款轮辋的时候，首先要确定的是筒身的外径尺寸，这个尺寸直接和所选轮胎的内径匹配，过盈量控制在0.1-0.2mm之间，既能保证轮胎装配后不会相对轮辋打滑，又不会因为过盈量太大导致轮胎装配困难甚至被撑裂。筒身的长度要比轮胎的断面宽度小0.3-0.5mm，让两端凸缘刚好夹住轮胎的两侧胎壁，避免轮胎在轮辋上出现轴向窜动。两端凸缘的外径要比筒身外径大2-3mm，凸缘的厚度控制在1.5-2mm，太薄的话长期受轮胎的侧向力容易出现变形，太厚则会增加不必要的重量，影响小型模型的行走动态表现。

　　从安装边界来看，轮辋的中心通孔需要和半轴采用间隙配合，公差带选H7/g6即可，既可以保证轮辋能顺利套入半轴，又不会因为间隙太大出现转动时的径向跳动。如果是需要传递扭矩的驱动轮，可以在中心通孔的位置加工出D型切面或者键槽，配合半轴上的扁位或者平键传递扭矩，避免轮辋和半轴之间出现相对转动；如果是从动轮的话，中心通孔可以加装铜套或者微型轴承，让轮辋可以绕半轴自由转动，降低行走时的滚动阻力。

　　很多人做这类轮辋建模的时候，会在筒身上加很多不必要的加强筋或者镂空结构，实际上对于小尺寸的模型轮辋来说，实心筒身的结构刚性已经完全足够，多余的结构反而会增加建模和后期加工的难度，如果是采用3D打印制作的话，实心筒身的打印成功率也更高，不会出现薄壁结构打印变形的问题。另外轮辋的所有棱边都做了0.2mm的倒角处理，避免装配轮胎的时候锋利的棱边割伤胎面内圈，也能避免安装时划伤操作人员的手指。

　　在实际选型适配的时候，需要先确认所用轮胎的内径、断面宽度两个核心参数，再对应调整轮辋的筒身外径和长度尺寸，两端凸缘的外径只要大于轮胎胎唇的内径即可，不需要做的过大，否则会超出轮胎的侧面轮廓，影响整体外观效果。如果是用于有一定载荷的小型输送滚轮场景，可以适当增加筒身的壁厚，从常规的1mm增加到1.5-2mm，提升轮辋的径向承载能力，避免长期受压出现筒身变形的问题。轮辋的端面和中心通孔的垂直度需要控制在0.05mm以内，否则安装后会出现轮辋偏摆，导致行走时出现抖动，影响整个机构的运行稳定性。
