VOLCANO标识螺纹密封圆柱容器结构设计

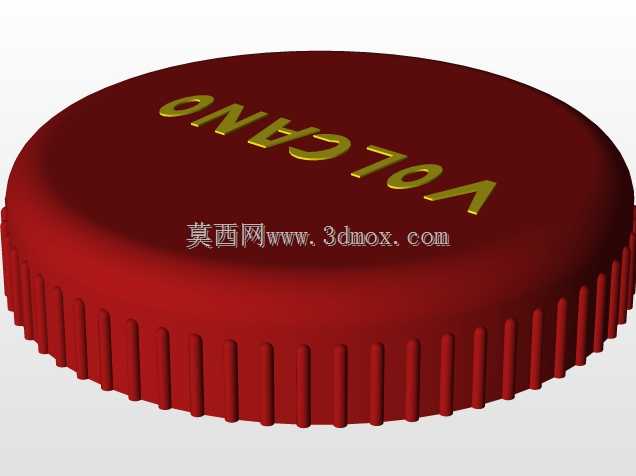

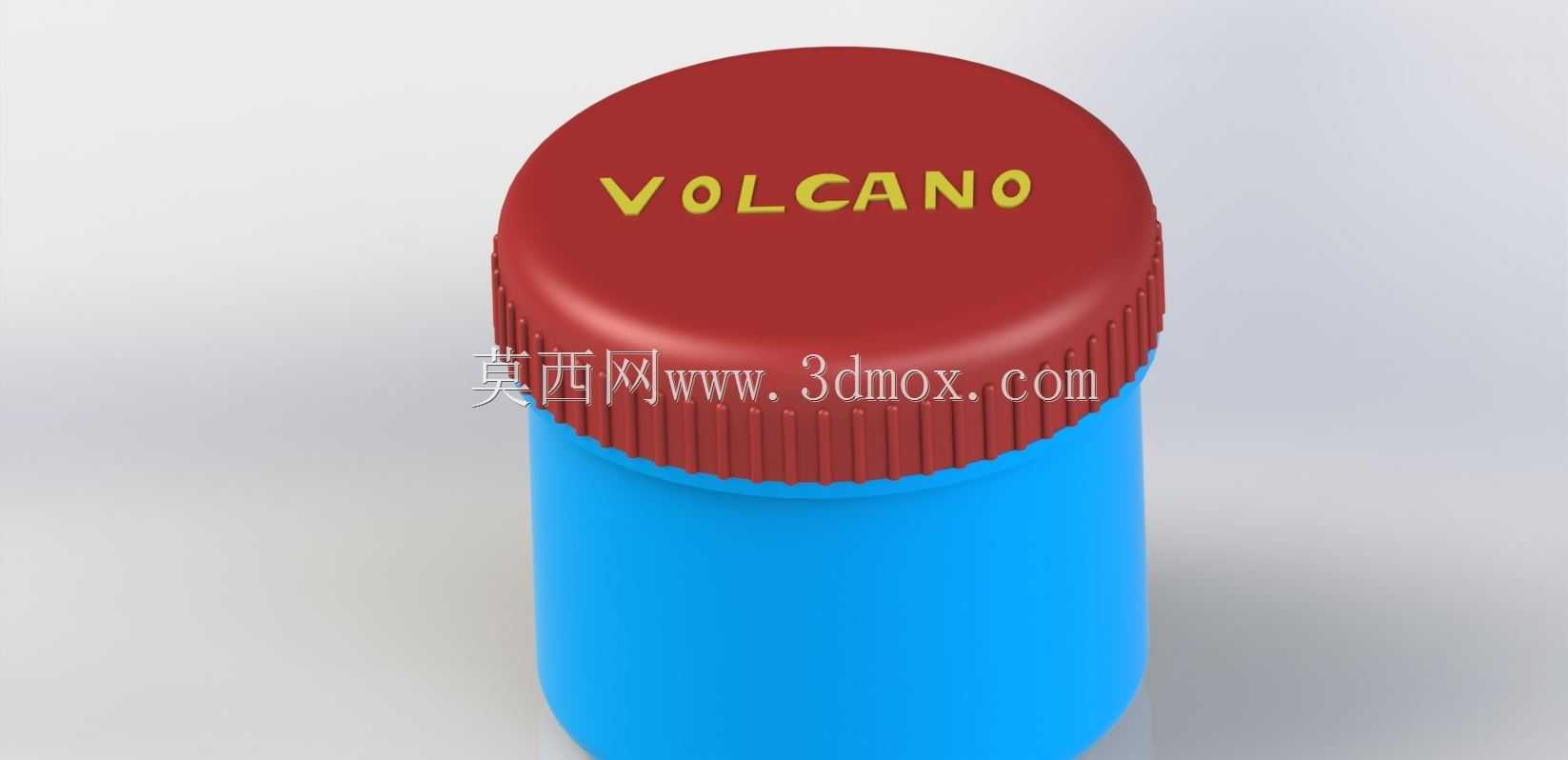

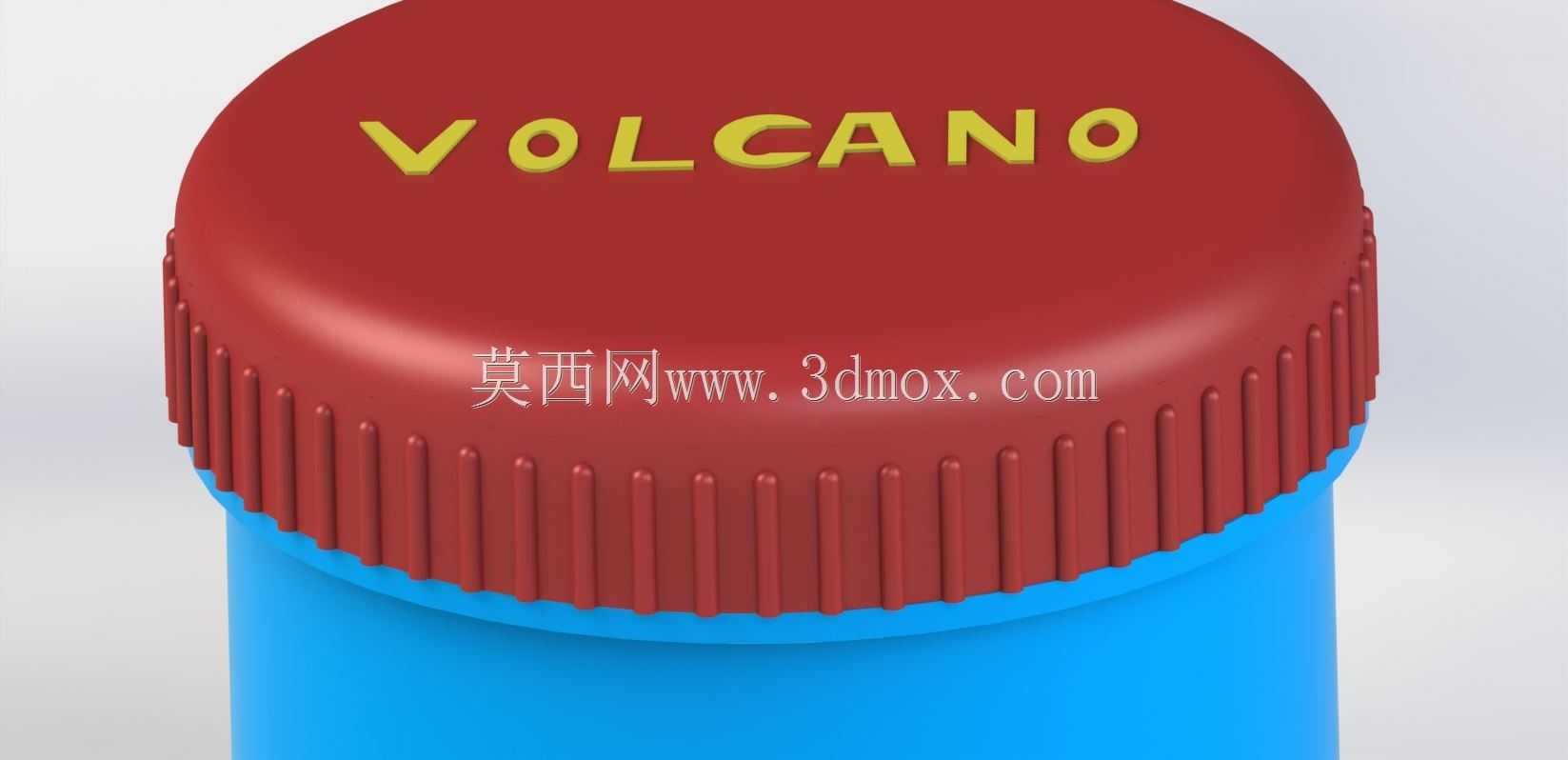

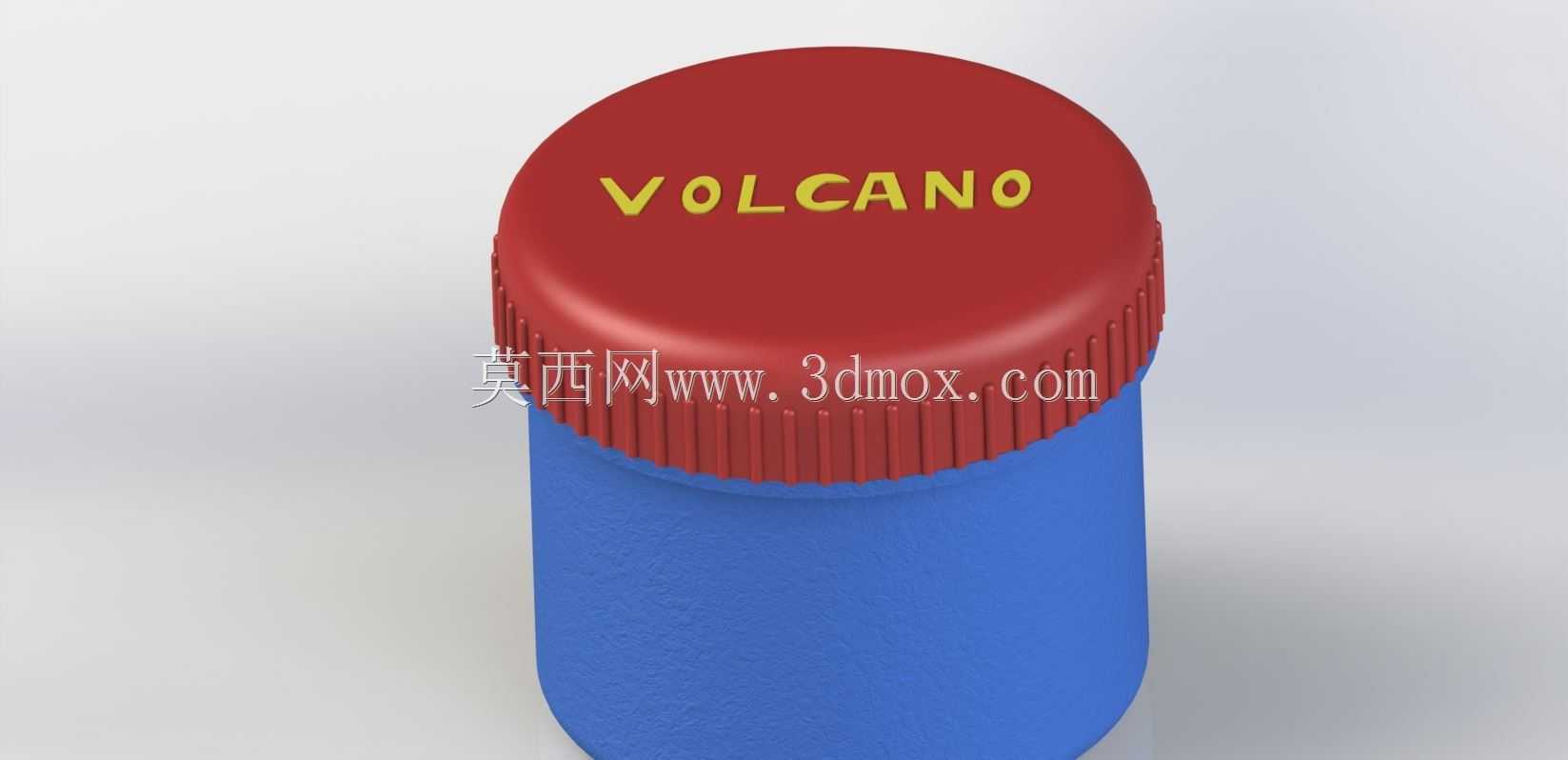

　　同时滚花齿的边缘做了R0.2的圆角处理，不会划伤手部皮肤，长时间拧动也不会产生硌手的不适感。盖顶的平面区域预留了标识刻印位置，本次设计的VOLCANO字符采用凸起0.4mm的浮雕结构，字符的笔画宽度统一为1mm，既可以通过注塑直接成型在盖面，也可以后续通过丝印、激光打标等方式补充标识内容，方便用户根据实际存储的物料类型做分类标记，避免不同试剂混放出现取用错误的问题。密封结构上，旋盖内侧设计了一圈环形密封筋，密封筋的截面为梯形，当旋盖拧到位时，密封筋会紧紧压在容器口的端面上，形成线接触密封，相比传统的面接触密封，线接触的密封比压更高，不需要在盖内额外加装硅胶密封圈就能实现良好的防漏效果，对于存储非强挥发性的液体、固体粉末类样品来说，日常实验室耗材存储、户外便携样品分装场景中，这类带螺纹旋盖的圆柱密封容器是高频使用的小型存储载体，本次设计的容器主体采用直筒圆柱结构，核心优势在于加工成型难度低，不管是注塑量产还是小批量3D打印试制，都能以较低的模具成本或打印支撑成本完成制作，直筒内壁没有多余的凸起或变径结构，清洁时可以直接用试管刷贯通擦拭，不会出现清洁死角残留污渍的问题，对于需要反复使用的试剂存储场景来说，能大幅降低清洁维护的工作量。旋盖部分采用了外沿全周滚花设计，滚花的齿距控制在1.2mm，齿深0.3mm，这个参数是经过反复验证的，不管是戴丁腈实验手套还是徒手操作，都能获得足够的旋转摩擦力，不会因为手上沾有少量水渍或试剂出现打滑拧不开的情况，

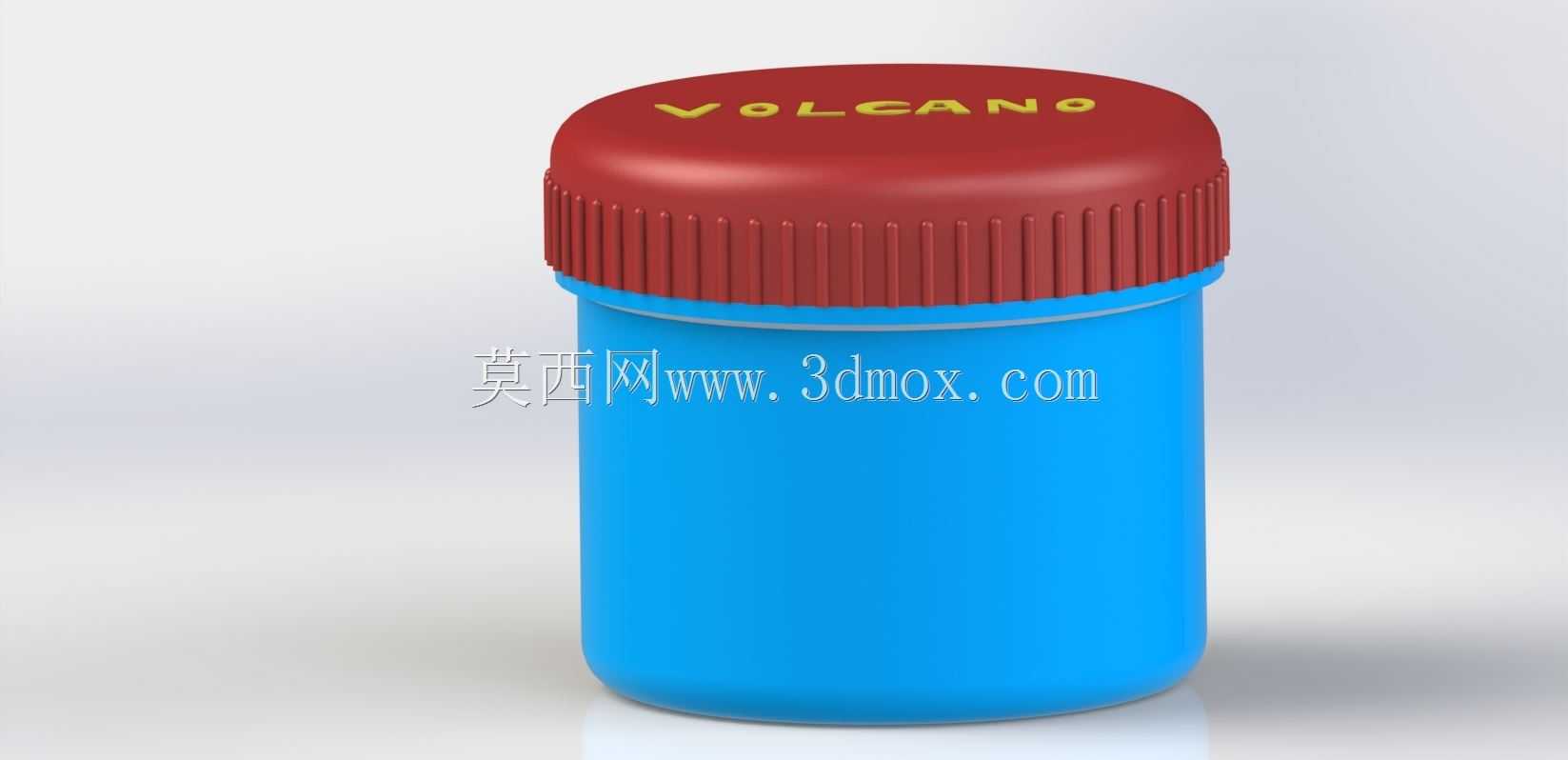

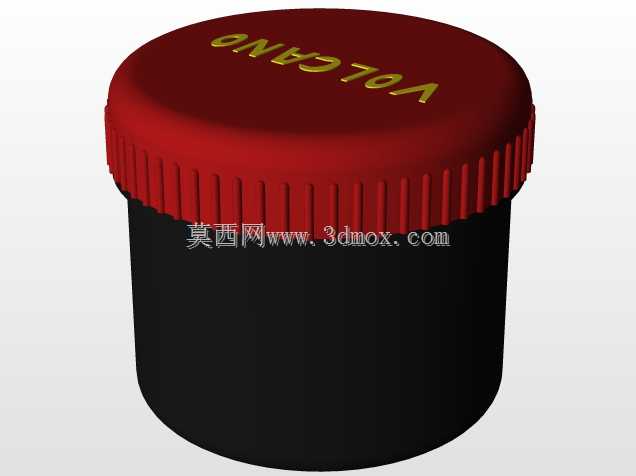

　　完全可以满足密封要求，同时减少了密封圈这个单独的配件，降低了整体的零件数量，装配和后续更换配件的流程都更简单。容器的壁厚设计上，主体筒身的壁厚均匀控制在2mm，旋盖部分的壁厚为2.5mm，这个壁厚参数既保证了容器整体的结构强度，装满物料后从1.2米的高度自由跌落到水泥地面不会出现开裂变形的问题，同时也不会因为壁厚过大造成材料浪费，不管是采用PP、PE这类常用塑料注塑，还是用PLA、ABS材料做3D打印试制，都能控制合理的材料成本。尺寸边界方面，容器整体的外径为60mm，不含盖的筒身高度为80mm，旋盖拧紧后的总高度为92mm，这个尺寸刚好可以适配常规的试管架孔径，放在实验室常用的50孔试管架上不会出现晃动倾倒的问题，

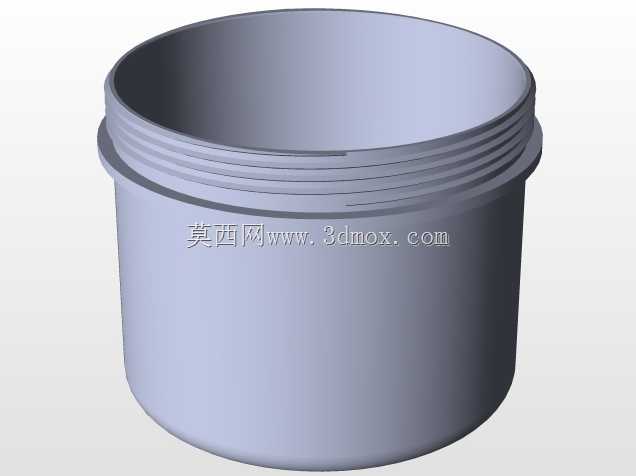

　　同时整体的容积大概在180ml左右，既可以满足少量样品的分装存储需求，也不会因为容积过大占用过多的操作台或存储柜空间。螺纹配合部分采用了标准的公制细牙螺纹，螺距为3mm，螺纹的配合长度为8mm，大概3圈的啮合螺纹就能保证旋盖和筒身的连接强度，不会因为轻微的磕碰出现旋盖脱落的问题，同时细牙螺纹的自锁性能更好，装满物料后即使放在振动台上面做长时间振动测试，旋盖也不会出现松脱漏液的情况。筒身的底部设计了一圈高度为2mm的支撑脚，支撑脚的平面度控制在0.1mm以内，放在平整的操作台面上不会出现晃动，同时支撑脚把筒身的主体底面抬离接触面，即使台面上有少量积水，也不会直接浸泡筒身底部，避免长期接触液体造成底部材料老化变脆的问题。

　　在实际的工业应用场景中，这类容器除了实验室试剂存储之外，还可以用于工业生产线上的小型零配件分装，比如螺丝、弹簧、小型密封件这类零散标准件的周转存储，直筒结构可以让零配件顺畅地倒出，不会出现卡料的问题，旋盖的密封结构也可以避免零配件在周转过程中进入灰尘、铁屑等杂质，影响后续的装配精度。设计过程中还特意做了拔模角度的优化，筒身的外壁拔模角度为1度，内壁拔模角度为1.5度，旋盖的内外壁拔模角度也对应做了匹配，注塑生产的时候可以顺利脱模，不会出现粘模、拉伤的问题，能有效提升量产时的成品率，降低生产过程中的不良损耗。另外，盖顶的边缘做了R3的圆角过渡，筒身和底部支撑脚的连接位置也做了R2的圆角，没有尖锐的棱角，不管是取用还是搬运过程中，都不会划伤操作人员或者划破其他相邻的存储容器，使用安全性更高。
