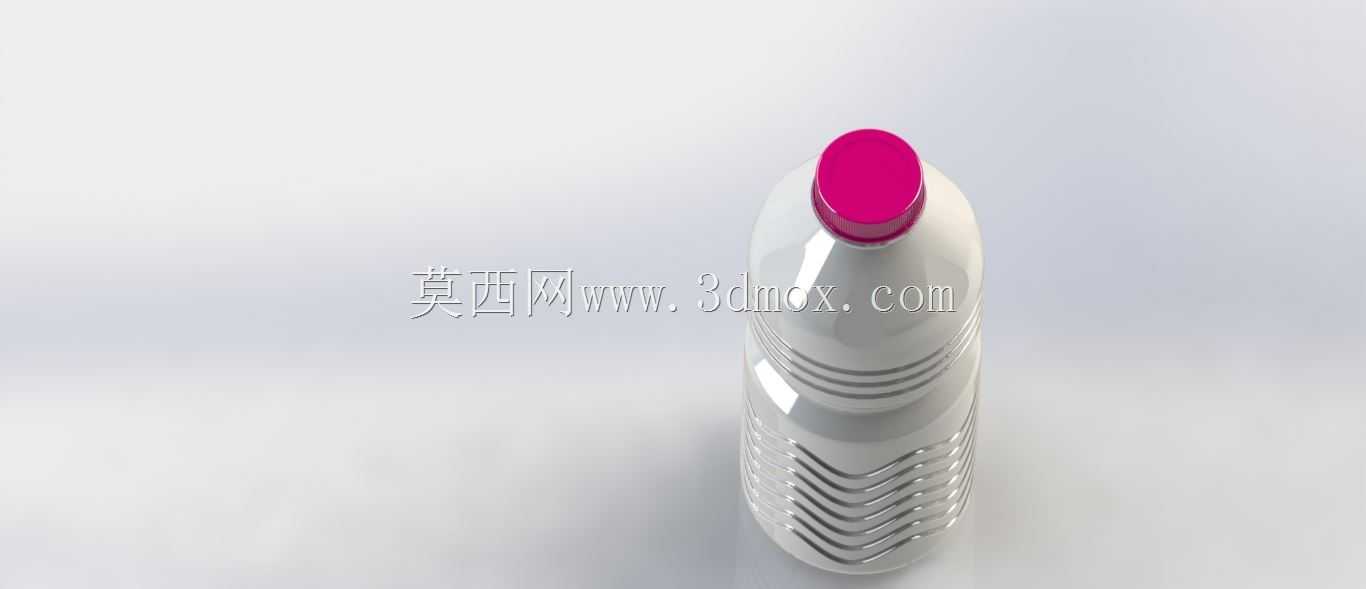

带玫红瓶盖波纹瓶身PET饮用水瓶结构

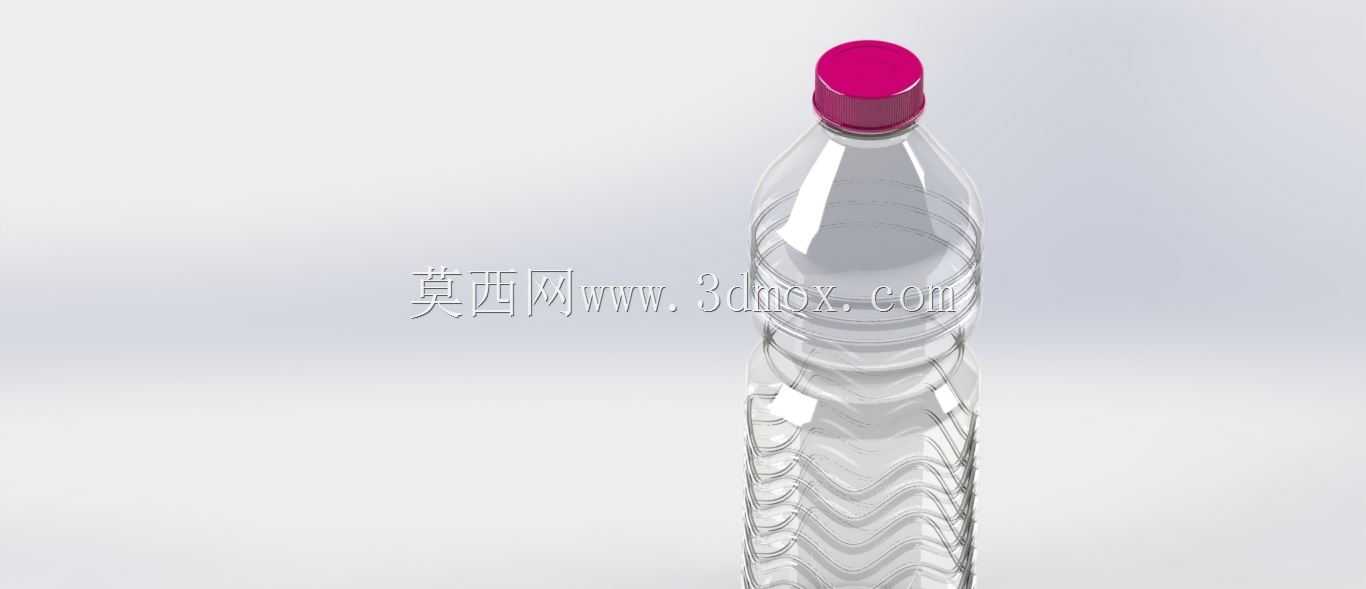

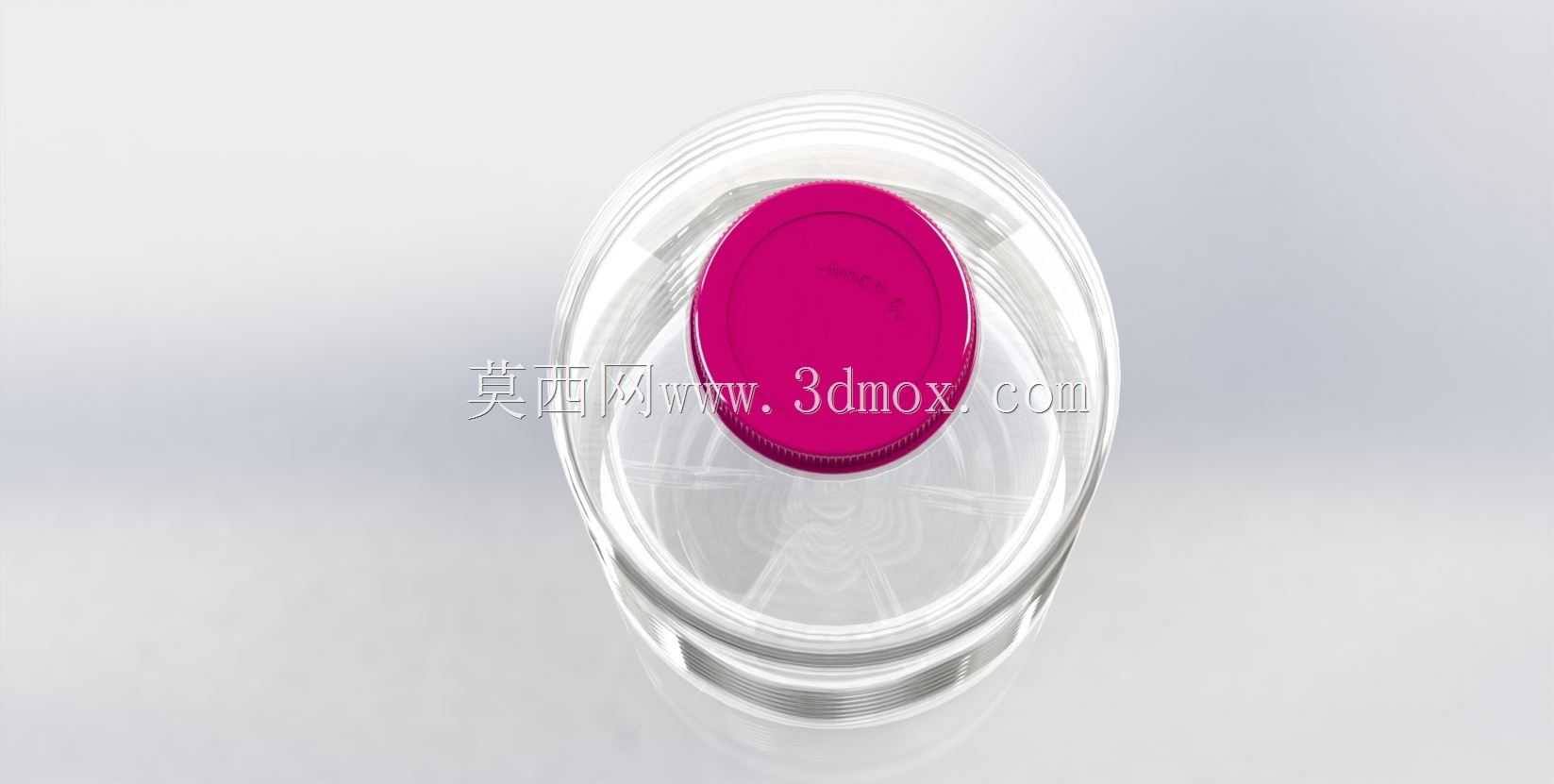

　　日常快消品的液态饮品包装环节，这类带密封瓶盖的PET吹塑瓶是量产规模极大的通用包装载体，从常温饮用水、风味饮品到部分非碳酸类液态食品的封装，都能见到同结构产品的身影。做这类瓶体三维建模的时候，最先要捋清楚的是吹塑成型的工艺边界，瓶身的波纹结构不是为了外观装饰随意添加的，每一圈波浪形的加强筋，都要兼顾垂直堆码的承重能力、运输过程中的侧向抗挤压形变能力，还有消费者握持时的防滑触感，很多新手建模的时候容易把波纹的圆角做的过小，实际开模吹塑的时候，过小的圆角会导致料流在模腔内分布不均，冷却后局部壁厚过薄，灌装后承压容易出现鼓包甚至开裂的问题。瓶盖部分的密封结构是整个设计的核心，和瓶口配合的螺纹圈数、密封塞的过盈量、防盗环的断裂点应力值，

　　都要和现有量产的灌装线旋盖头参数匹配，要是建模时螺纹导程做偏了，哪怕只差0.2mm，高速灌装线上就会出现旋盖打滑、密封失效漏液的批量问题。瓶身的整体高度、瓶口的外径尺寸、瓶底的凹陷深度，都要适配现有自动化灌装线的卡瓶板、进瓶螺杆的定位尺寸，不能脱离产线兼容性单独做外观设计，比如瓶身最大直径如果超出常规灌装机的瓶托适配范围，整条产线的更换件成本会远高于瓶体本身的开模成本，完全不符合快消品包装的成本控制逻辑。瓶底的花瓣形或者内凹结构，除了保证吹塑成型时的料厚均匀，还要考虑灌装后整瓶站立的稳定性，地面有轻微倾斜时的抗倾倒能力，以及冷链存储时瓶内液体结冰膨胀的形变余量，很多人做瓶底设计时只考虑外观平整，忽略了低温下的体积膨胀空间，

　　冬季北方户外运输时很容易出现瓶底被冰撑裂的问题。建模过程中瓶身的拔模角度要顺着吹塑脱模的方向设置，所有外表面的脱模斜度不能小于1.5度，带纹理的波纹区域斜度还要适当加大，避免开模时蹭伤瓶身表面影响外观质感。瓶口的密封端面平面度要求很高，建模时要保证整个密封面的平面度公差在0.1mm以内，不然和瓶盖的密封垫压合后会出现缝隙，导致饮品漏液或者被外界微生物污染。这类瓶体的壁厚分布是渐变的，瓶口部分因为要和瓶盖螺纹配合，壁厚相对较厚，瓶身中段因为有波纹加强筋，壁厚可以适当减薄来控制原料成本，瓶底部分因为要承受整瓶的重量以及堆码时的垂直压力，壁厚也要比瓶身中段稍厚，建模时要通过曲面偏移的参数调整，模拟实际吹塑过程中的料厚分布，

　　不能做等壁厚的理想模型，不然导入模流分析软件的时候，得出的成型参数和实际生产会有很大偏差。另外瓶身的标签粘贴区域要预留足够的平整面，不能让加强筋的纹路延伸到标签区，不然自动贴标时标签会因为瓶身表面不平整出现翘边、褶皱的问题，影响产品的外观一致性。做这类包装容器的三维结构，不能只盯着外观造型好看，要从原料成本、成型工艺、产线兼容性、运输存储、终端使用全链路去校核每一个结构细节，任何一个参数的小偏差，放到百万级甚至千万级的量产规模里，都会变成不小的质量问题和成本损耗。
