三叶曲面螺旋桨流体动力结构设计

　　这类三叶曲面桨叶结构，在流体输送、小型动力推进场景里的适配性极强，日常能接触到的小型船舶舷外机、低噪轴流通风设备、小型水下探测机器人的推进端，甚至部分工业冷却塔的风叶结构，都能看到同构型的设计逻辑。做这类结构的三维建模时，最先要锚定的不是曲面造型的顺滑度，而是实际工况下的负载边界——比如用在空气介质的通风场景时，桨叶的叶尖线速度不能超过对应材料的许用线速度，不然长期运转下叶尖的离心形变会打破动平衡，带来整机振动超差的问题；如果是用在水介质的推进场景，还要提前核算不同转速下的叶背空泡阈值，把曲面的曲率变化控制在空泡临界区间外，避免长期空蚀打坏桨叶表面。

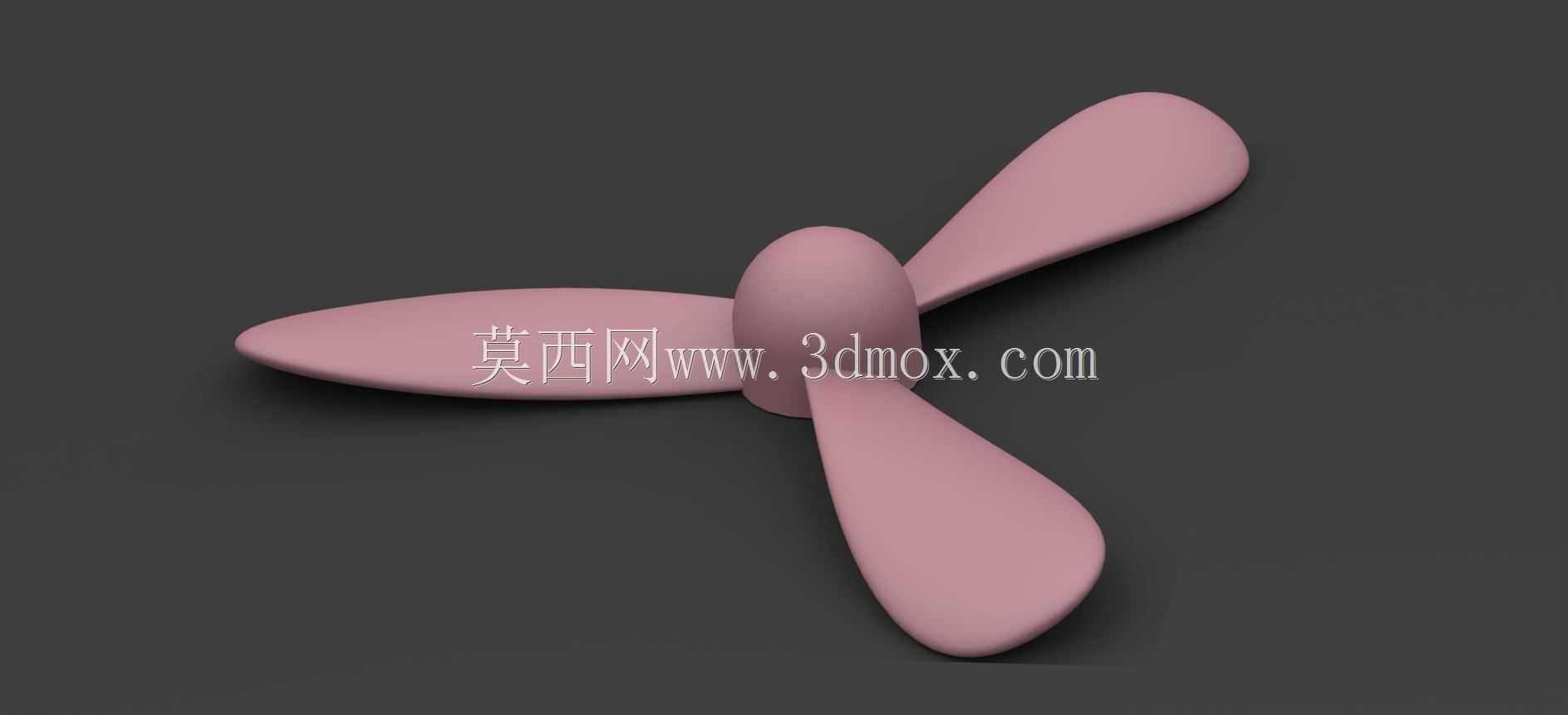

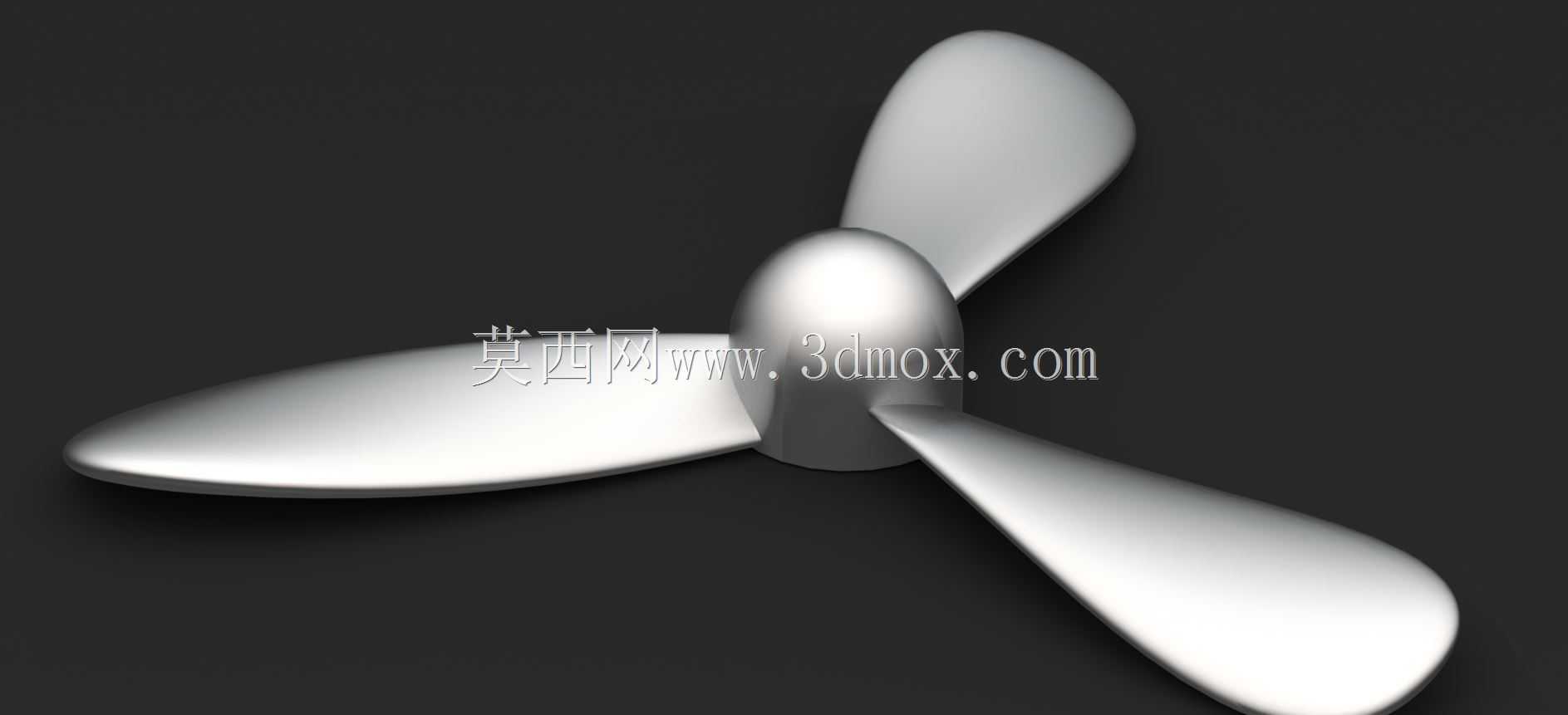

　　从结构本身来看，三个桨叶沿中心桨毂呈120度圆周均布，这种布局相比两叶结构，运转时的动平衡冗余量更高，相同输出功率下的扭矩波动更小，对配套传动轴的抗疲劳要求也更低。桨叶的截面是从根部到叶尖逐渐减薄的翼型结构，根部做了大圆角过渡和桨毂连为一体，这个过渡区域是应力集中的高发位置，建模时不能为了外观顺滑直接做等半径圆角，要根据根部的离心力载荷、流体冲击载荷的分布，做变半径的过渡曲面，让应力流能顺畅从桨叶传导到桨毂，避免长期交变载荷下出现根部裂纹。桨毂中心的安装孔位要和配套的输出轴做公差匹配，通常会在孔内设计键槽或者扁位结构，防止大扭矩输出时桨叶和轴之间出现打滑，部分需要频繁拆装的场景，还会在桨毂端面设计定位销孔，保证每次拆装后的动平衡精度不偏移。

　　设计这类桨叶的曲面时，不能只追求渲染效果的金属质感，要结合实际的流体效率做参数调整：叶根位置的安装角更大，是为了在靠近轴心线速度更低的区域获得足够的流体做功能力，叶尖位置的安装角逐渐收小，匹配更高的线速度，让整个桨叶从根到尖的做功效率尽量均匀，避免出现局部区域负载过大的问题。桨叶的前缘做了小圆角钝化处理，不是锋利的锐边结构，这是考虑到实际使用中如果吸入硬质杂物，锐边前缘很容易出现缺口，进而破坏整个桨叶的流体平衡，钝化后的前缘抗异物冲击能力更强，日常维护的成本也更低。后缘的厚度则根据工况调整，对噪音要求高的通风场景，后缘会做更薄的渐薄处理，降低尾流涡脱带来的气动噪音，对耐磨要求高的污水搅拌场景，后缘会适当加厚，提升抗磨损的使用寿命。

　　做安装边界的校核时，要提前预留桨叶和外围护罩或者流道壁面的间隙，空气介质下的间隙通常取桨叶直径的0.5%到1%，水介质下的间隙可以适当放大到1%到1.5%，间隙太小容易在运转时出现剐蹭，间隙太大则会在叶尖位置产生回流泄漏，降低整体的做功效率。桨毂的轴向长度也要匹配安装位的轴伸长度，既要保证键槽的配合长度足够传递额定扭矩，又不能让桨毂突出安装位过多，增加不必要的轴向尺寸。如果是用在有腐蚀的介质场景，比如海水推进、腐蚀性气体通风，建模时还要在桨叶表面预留足够的涂层厚度余量，避免做表面处理后桨叶的外形尺寸超差，影响原本的流体性能。

　　很多新手做这类结构时容易陷入外观优先的误区，把曲面做的过于顺滑却忽略了结构的工艺性，实际上这类桨叶如果是采用金属铸造工艺生产，要在曲面设计时预留拔模斜度，避免铸造脱模时出现粘模问题；如果是采用工程塑料注塑生产，还要控制每个桨叶的壁厚均匀度，避免注塑成型后出现缩痕、翘曲，导致成品的动平衡不达标，后续需要大量的校平衡工序，拉高整体的生产成本。整个结构的重量控制也很关键，在保证结构强度的前提下，尽量降低桨叶的整体重量，能减少配套轴承的径向负载，延长整套动力组件的使用寿命。
