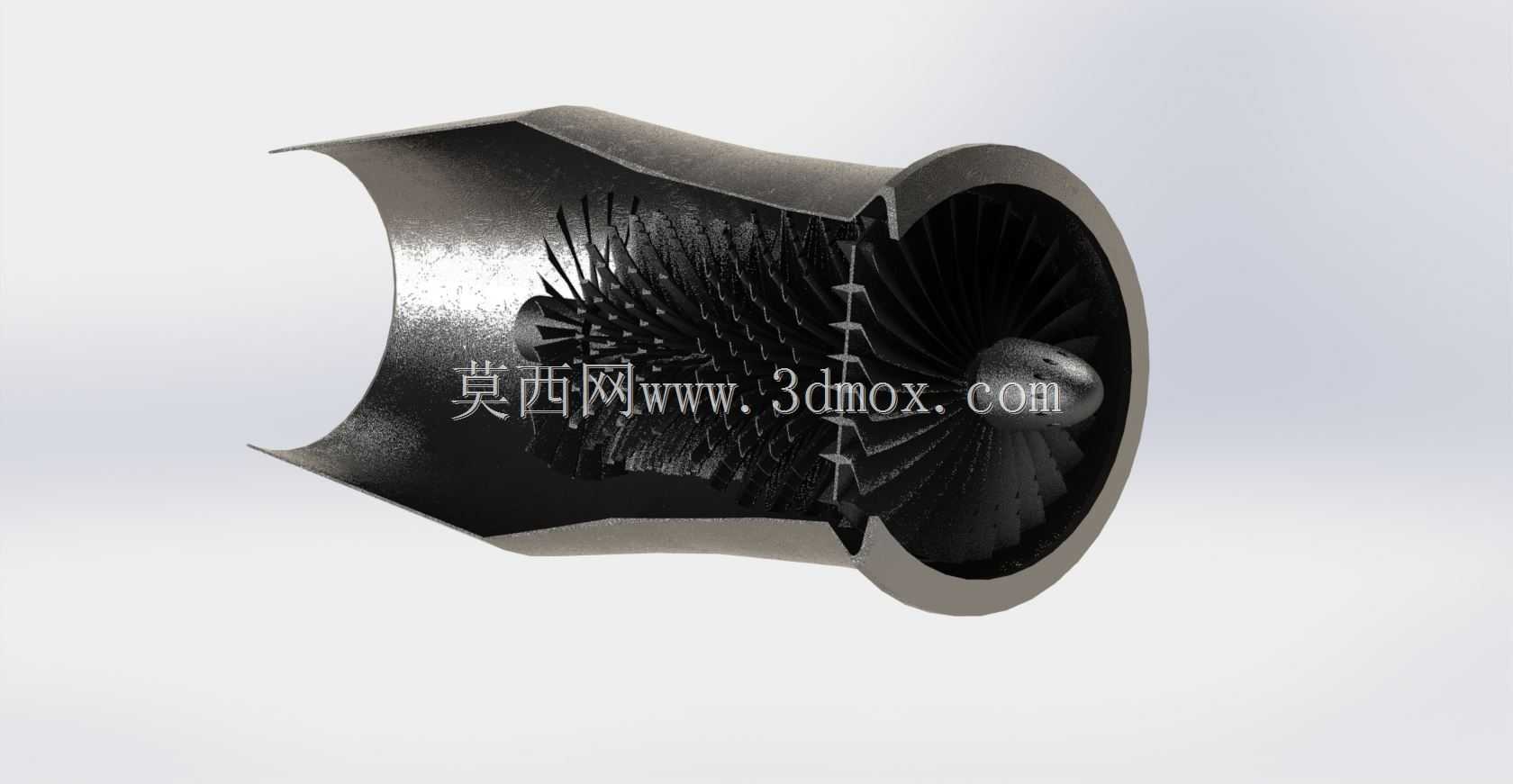

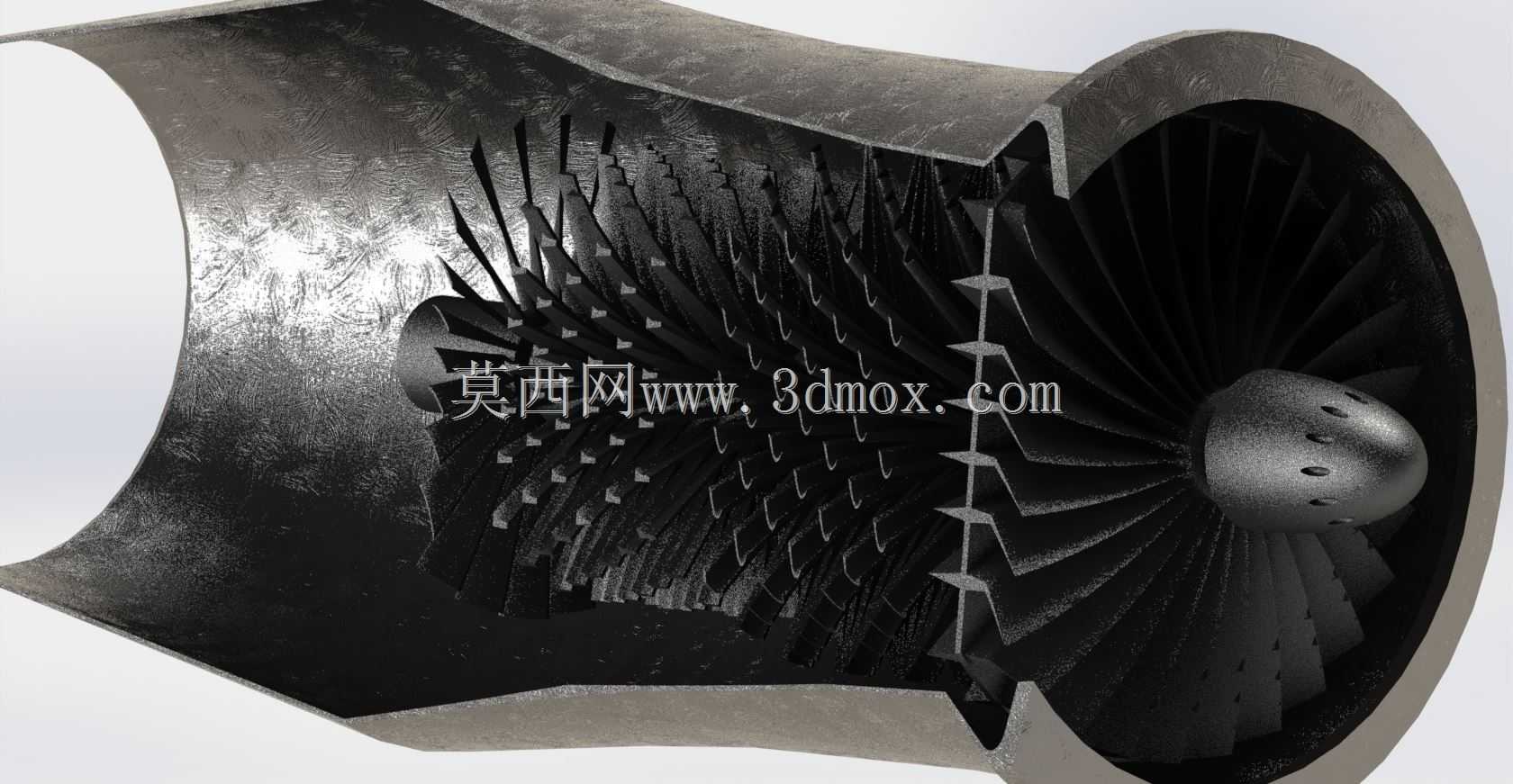

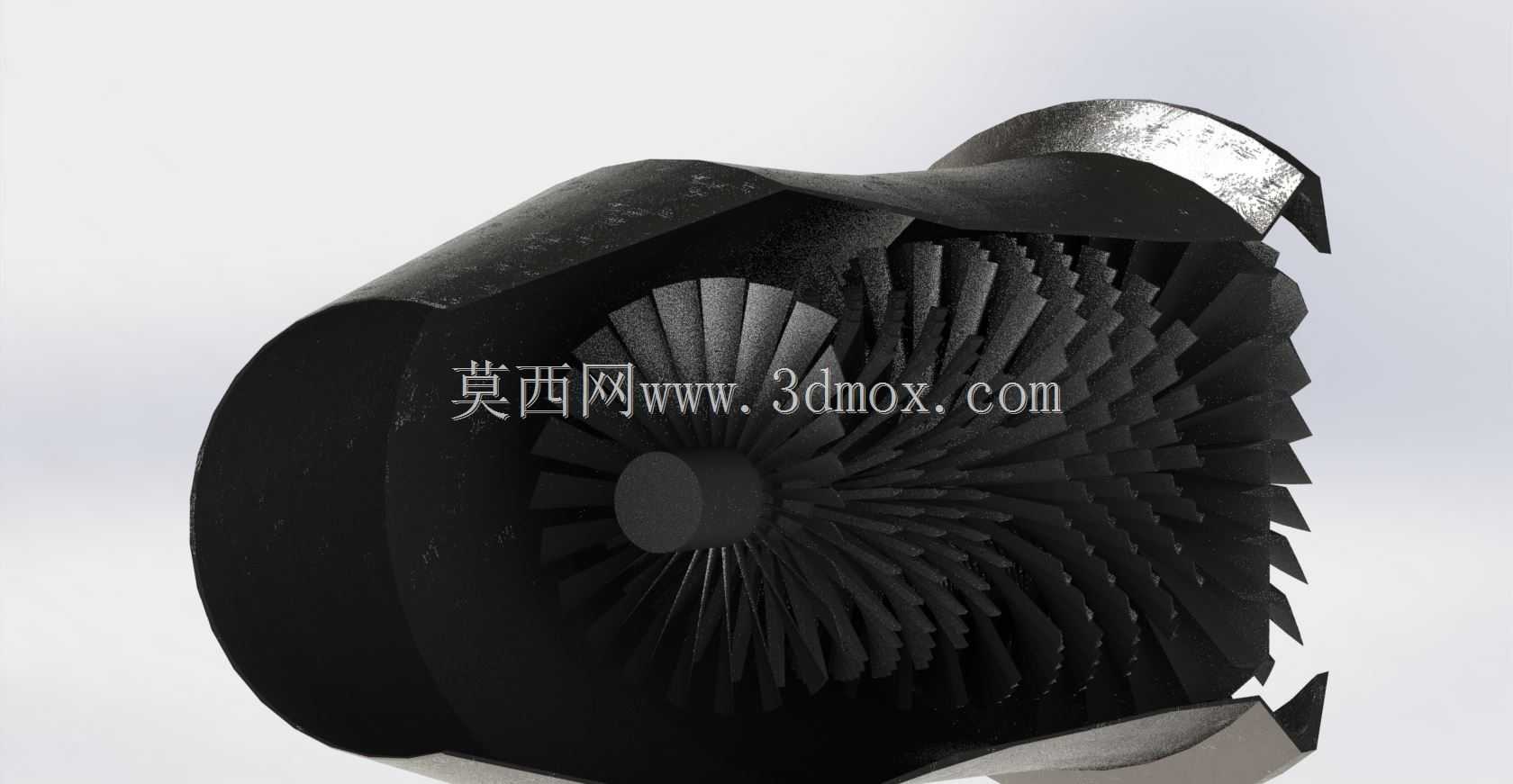

航空发动机涡轮反应段剖面结构

　　该结构对应航空燃气涡轮发动机的核心做功反应段，是整台发动机将高温高压燃气内能转化为转子轴功的核心功能单元，在民航大涵道比涡扇、军用小涵道比涡喷、地面燃气轮机等叶轮机械领域均有同源设计应用。从实际工况来看，该段承接燃烧室出口的高温燃气，来流温度通常可达1200K以上，流速在亚音速到跨音速区间，通过各级静子叶片的导流调整，让燃气以预设攻角冲击转子叶片，推动转子高速旋转，一方面带动前端压气机持续完成进气压缩循环，另一方面输出轴功驱动外涵道风扇或是传动负载，是整台动力装置能量转换的核心环节。

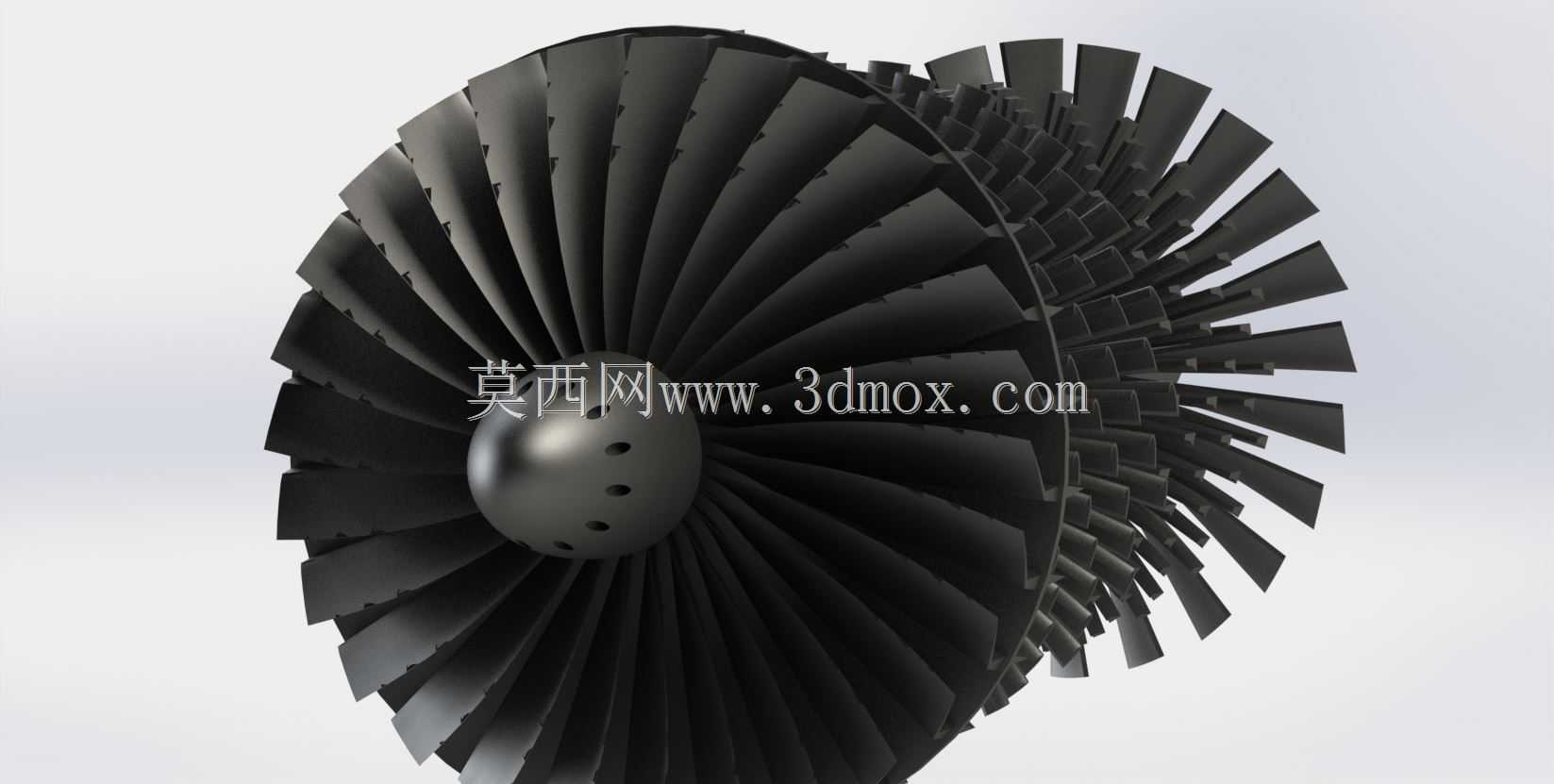

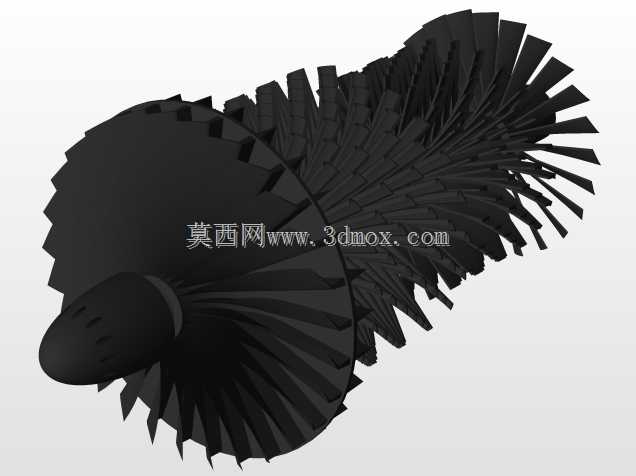

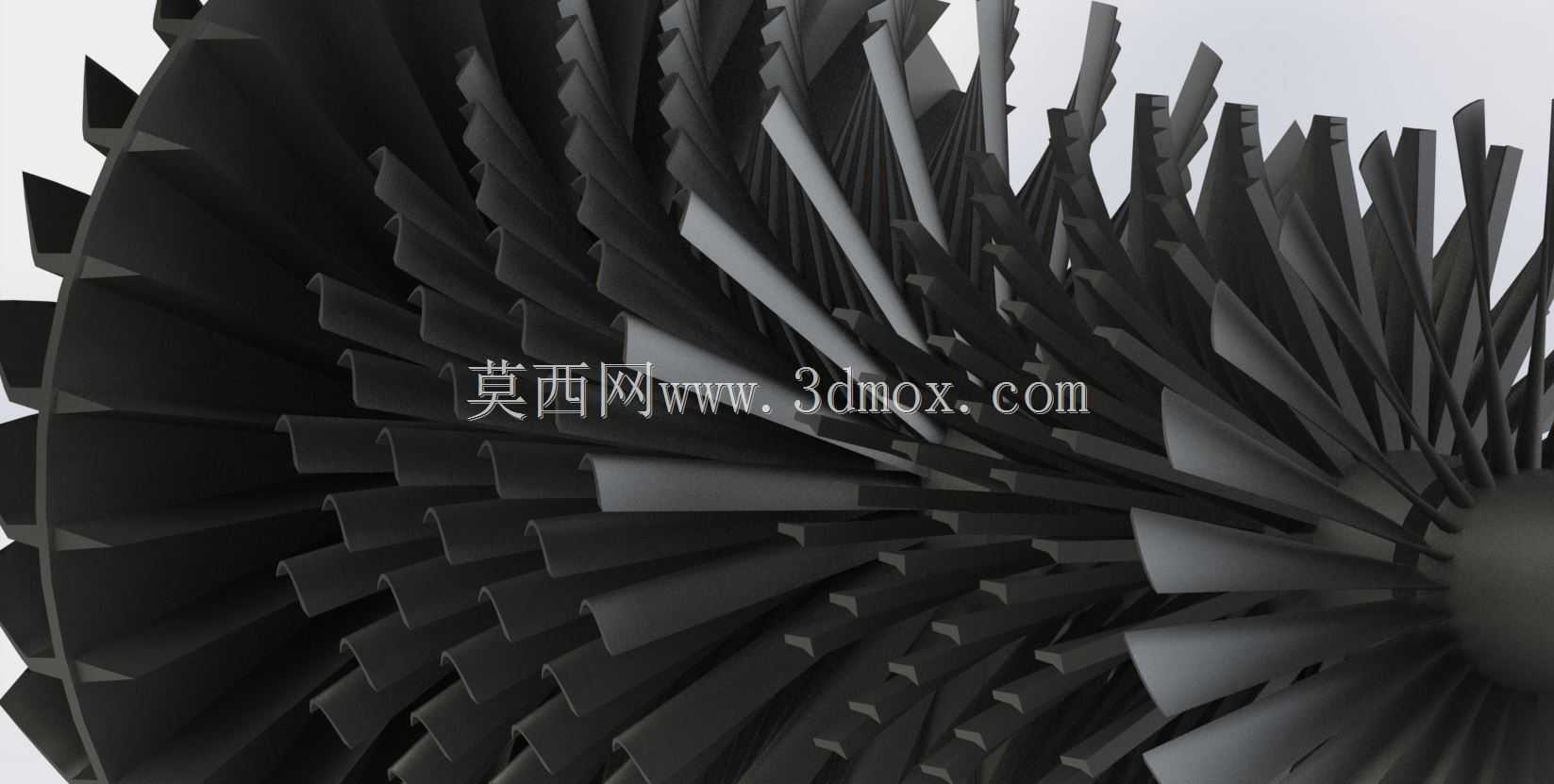

　　从设计逻辑上看，该剖面结构完整呈现了多级轴流式涡轮的排布特征：前端为多级低压涡轮级，叶片长度沿气流方向逐步增加，适配燃气膨胀过程中流道截面逐步扩大的需求，每一级静叶都承担着调整气流方向、匹配下级动叶进气攻角的作用，避免气流分离带来的效率损失；靠近喷口侧为单级高压涡轮级，叶片长度更短、叶型厚度更大，可承受更高的燃气冲击载荷与温度负荷。叶型设计采用了典型的扭转叶型，从叶根到叶顶的安装角连续变化，适配不同半径位置的线速度差异，保证整个叶高范围内的气流攻角都处于高效区间，减少叶尖泄漏损失与叶根流动分离。流道外壁采用收敛-扩张过渡型面，匹配燃气膨胀做功过程中的压力、流速变化，避免流道突变带来的局部涡流损失。

　　从安装边界与尺寸配合来看，该段的机匣为圆筒型承力结构，外壁预留有静子叶片的安装卡槽，各级静叶通过榫槽结构固定在机匣内壁，转子叶片则通过枞树型榫头与涡轮盘连接，可承受高速旋转下的离心载荷，同时预留有热膨胀间隙，避免高温工况下部件胀死。转子轴的连接端采用法兰止口结构，与前端压气机转子、后端传动轴保持同轴度要求，径向跳动公差需控制在0.02mm以内，避免高速旋转下的振动超限。机匣外壁预留有传感器安装座，可布置转速、温度、振动监测点位，实时反馈运行工况参数。

　　在实际工程应用中，这类结构的建模需要重点关注叶型的曲面连续性，各级叶片的排布间隙需符合气动设计要求，叶顶与机匣之间预留0.5-2mm的冷态间隙，兼顾热态膨胀余量与泄漏损失控制。模型的剖面处理可清晰展示内部流道与叶片排布逻辑，可用于气动原理演示、结构装配教学、维修培训场景，帮助设计人员与运维人员直观理解涡轮反应段的做功逻辑与部件配合关系，在新品研发阶段也可作为结构布局参考，校核各级叶片的排布空间、承力结构的安装位置是否存在干涉。
