传感器配套L型带衬套滑动安装支架

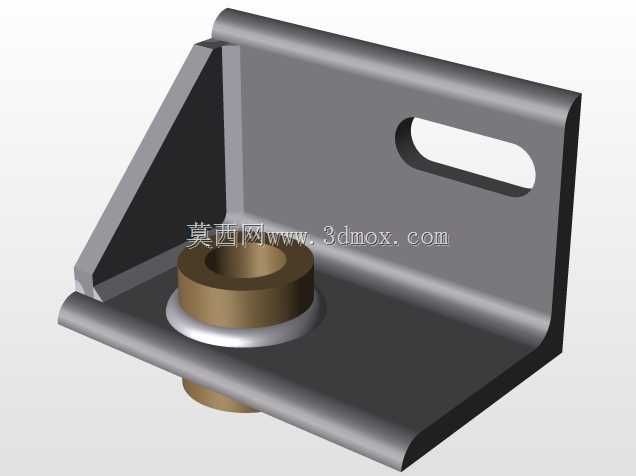

　　这款滑动安装支架主要面向工业传感检测场景的安装固定需求，常见于自动化生产线的工件到位检测、位移监测工位，以及小型实验设备的传感器位置微调环节，能够为圆柱类外形的传感元件提供稳定的安装基础，同时支持沿腰型孔方向的位置滑动调整，适配不同检测距离的现场调试需求。从结构设计来看，支架采用L型折弯主体作为承载基础，垂直立板上开设长圆形腰型安装孔，既可以通过螺栓穿过腰型孔将支架整体固定在设备机架、型材立面上，也可以在螺栓未完全锁死时沿腰型孔长度方向滑动调整支架的上下安装位置，降低现场安装时的孔位对位精度要求，减少二次打孔的工作量。水平底板上压装了带金属衬套的安装座，衬套内孔与传感器的圆柱安装外径采用间隙配合，

　　传感器插入衬套后可以通过侧面的紧定螺钉锁紧固定，衬套的存在能够避免传感器外壳直接与钣金支架接触，减少设备运行时的振动传递到传感元件上，降低检测信号的干扰波动，同时衬套的台阶面能够对传感器的插入深度进行限位，保证每次拆装传感器后检测端面的伸出长度一致，无需重复调整检测距离。支架的折弯内角处设置了三角形加强筋，这一结构是考虑到支架在承受传感器重量以及现场调试时的外力作用时，L型折弯处容易出现应力集中导致折弯角度变形，加强筋与立板、底板采用一体折弯或者焊接固定的方式连接，能够大幅提升支架整体的结构刚性，减少长期使用后的形变偏移，保证传感器检测位置的稳定性。从安装边界来看，支架的垂直立板高度控制在适配常用M6、M8安装螺栓的长度范围，

　　腰型孔的长度预留了至少20mm的调整行程，能够覆盖大部分现场安装的位置偏差调整需求；水平底板的尺寸刚好容纳衬套安装座，不会占用过多的设备安装空间，底板边缘做了卷边处理，既可以提升底板的结构强度，也能避免锋利的钣金割边划伤安装人员的手部。在实际选型使用时，需要注意衬套的内孔尺寸要匹配所安装传感器的外径，目前这款支架的衬套适配市面上主流的M12、M18圆柱型传感器安装尺寸，腰型孔的宽度适配M6的固定螺栓，能够直接固定在欧标2020、3030铝型材的槽位上，也可以通过转接板固定在钢板焊接的机架表面。设计过程中特意将滑动调整的方向设置在垂直立板上，而非底板上，是因为传感器的检测距离调整大多是沿垂直于检测面的方向，也就是立板的长度方向，

　　这样的设计能够让调整方向与实际调试需求方向一致，减少多余的调整自由度，降低调试完成后支架移位的概率。衬套采用铜质材质，具备一定的自润滑性能，传感器插入时不会刮伤传感器的外壳镀层，同时铜材质的阻尼感适中，紧定螺钉锁紧时不会出现打滑的情况，长期使用也不会出现锈蚀卡死的问题，方便后期传感器的更换维护。支架的钣金主体采用冷轧钢板折弯成型，表面做喷塑处理，能够适应车间内的油污、粉尘环境，具备基础的防锈防腐蚀能力，不需要额外做表面防护处理，适合在普通工业车间环境下长期使用。在装配环节，衬套与底板的安装孔采用过盈压装的方式固定，压装后衬套的台阶面完全贴合底板表面，不会出现松动转动的情况，保证传感器安装后的同轴度，避免检测轴线出现偏斜导致检测范围偏移。
