传感器安装用阶梯式支撑固定支架

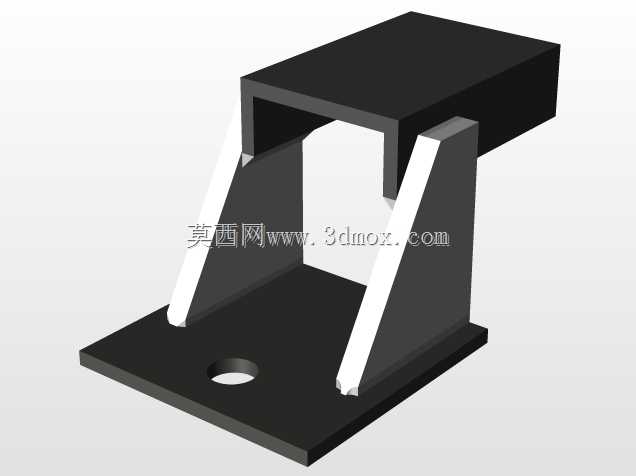

　　在工业自动化检测工位、设备传感单元布设场景中，这类阶梯式支撑支架是传感元件安装定位的常用结构件，主要承担传感器本体的承载、位置固定与安装基准传递作用，适配需要将检测元件抬离安装基面、同时保证上部安装面与基面保持平行度要求的装配场景，常见于流水线工件到位检测、设备运行位置反馈、工装夹具状态监测等工位的传感单元安装。从结构功能来看，该支架采用一体式折弯加筋的结构形式，底部为带安装通孔的平板基座，通孔用于穿设螺栓将整个支架固定在设备机架、工装台面或者生产线的型材安装面上，基座的平面度直接决定整个支架的安装基准精度，设计时基座底面做了全平面铣平处理，避免安装时出现翘曲导致上部安装面倾斜。两侧的斜向加强筋从基座两侧向上延伸，

　　连接到上部的U型安装槽体，斜筋的倾斜角度经过受力核算，既可以减少支架整体的材料用量降低自重，又能在传感器安装后承受侧向冲击力时提供足够的结构刚度，避免支架受振出现形变导致传感器检测位置偏移。上部的U型槽结构是传感器的直接安装位，槽体内腔尺寸匹配常用块状工业传感器的外形尺寸，传感器可以直接嵌入槽内，通过槽壁的限位避免传感器出现周向转动，槽体的顶面为平整安装面，可根据传感器的安装孔位在现场配做固定孔，适配不同型号尺寸的同类型块状传感器安装需求。设计过程中优先考虑了安装边界的适配性，底部基座的长宽尺寸控制在常规传感器安装的最小占用空间范围内，不会过多占用设备台面的安装位置，基座上的安装孔采用长圆孔与圆孔结合的形式？不对，

　　图中可见基座上为单圆孔？哦不对，图中展示的基座上有一个圆形通孔，实际设计时该孔位可适配M4到M6规格的安装螺栓，满足不同安装场景的固定需求。支架的整体高度经过测算，刚好将传感器的检测面抬升到距离安装基面合适的高度，避免传感器与基面过近受到设备运行时的油污、铁屑堆积影响，同时阶梯式的结构让上部安装槽与下部基座之间留出了足够的布线空间，传感器的连接线缆可以从槽体下方的空腔内走线，避免线缆外露被设备运动部件剐蹭。从受力特性来看，两侧斜筋的厚度与基座、上部槽体的壁厚保持一致，采用等强度设计思路，在支架承受传感器自重以及设备运行带来的振动载荷时，各个部位的应力分布均匀，不会出现局部应力集中导致的断裂问题，材料选用常用的结构钢材质，

　　表面做发黑处理，具备基础的防锈能力，适配车间内的常规作业环境。实际装配时，操作人员只需要先将支架通过底部螺栓固定在预设的安装位置，调整好支架的朝向保证上部槽体的方向对准待检测位置，再将传感器嵌入上部槽体内，通过顶丝或者侧面紧固螺栓将传感器固定在槽内，接好线缆即可完成安装，不需要额外制作复杂的安装转接件，能够大幅缩短传感单元的安装调试周期。在一些空间受限的设备内部安装场景中，这种阶梯式支架的紧凑结构优势更加明显，不需要占用过大的竖向与横向空间，就可以完成传感器的高位固定，同时结构本身的刚性足够，即使设备长期运行产生持续振动，支架也不会出现松动形变，保证传感器的检测位置长期稳定，减少后期的设备维护校准工作量。
