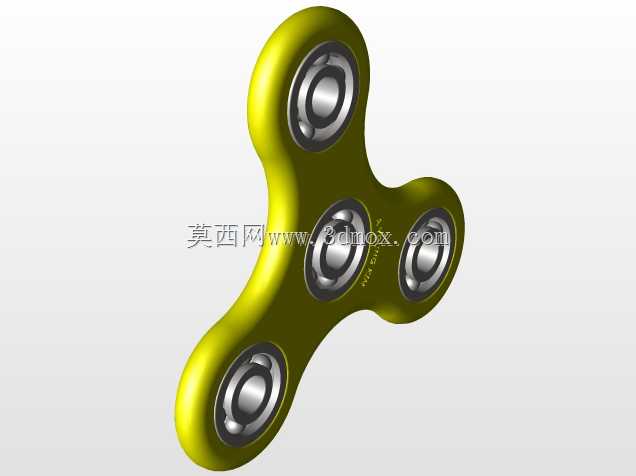

三叶指尖旋转解压结构三维数模

　　这款三叶式手持旋转结构，日常多作为桌面解压手持件使用，在办公间隙、长时间伏案作业的场景中，使用者可通过单指夹持中心位置、拨动外缘实现长时间旋转，借助转动时的稳定触感缓解注意力紧绷状态，也可作为机械结构教学中旋转副装配的演示样件，帮助初学者理解轴承配合、动平衡调校的基础逻辑。从结构功能来看，整个组件依靠中心与三个叶端的轴承配合实现低阻尼转动，中心轴承内圈为手指夹持定位面，外圈与主体支架过盈配合，三个叶端的轴承外圈与支架叶端安装孔紧配，内圈预留配重空腔，既可以通过轴承自身重量实现转动惯量匹配，也能在转动过程中保证外缘无突出剐蹭，转动时整体动平衡控制在合理区间，不会出现偏摆抖动的情况。设计过程中优先考虑了手持握持的人机尺寸，

　　整体外轮廓做了大圆角过渡，没有尖锐棱角，单手握持时叶端弧度贴合指腹轮廓，长时间接触不会产生压痕。主体支架的三个叶瓣呈120度均匀分布，这种对称布局从根源上降低了动平衡调校的难度，每个叶端的安装孔与中心安装孔的中心距保持一致，加工时仅需要一次装夹即可完成三个孔的钻铰工序，减少装夹误差带来的配合偏差。支架的壁厚做了均匀化处理，相邻安装孔之间的连接筋厚度保持一致，避免注塑成型时出现缩痕、应力集中的问题，同时在轴承安装孔的端面做了0.2毫米的让位沉台，轴承压装后端面与支架表面齐平，不会出现突出刮手的情况。从安装边界来看，中心轴承内孔直径适配成年人拇指指腹尺寸，压装时轴承与孔的配合公差选用H7/p6的过盈配合，既保证转动时轴承外圈不会跟转，

　　也不会因为过盈量过大导致支架孔撑裂。三个叶端的轴承选用同型号微型深沟球轴承，统一配件规格可以降低装配时的物料管理难度，压装时借助专用治具从轴承端面均匀施力，避免轴承滚珠承受侧向压力导致转动阻尼变大。整个结构的转动阻尼主要来自轴承自身的预紧力，没有额外的阻尼结构，只要轴承保持清洁润滑，单次拨动后的转动时长可以满足日常使用需求。结构设计时还考虑了拆装维护的便利性，所有轴承均为直孔压装，没有卡扣、粘接等不可拆结构，后期如果轴承进灰导致阻尼变大，可以用顶针从孔位背面将轴承顶出，更换新轴承后即可恢复原有转动性能。支架外缘的曲面做了渐变处理，从中心位置向叶端逐渐变薄，既减轻了整体重量，也让拨动时的施力面更贴合指腹，

　　拨动动作不需要刻意调整手指角度即可顺畅施力。在实际装配验证阶段，需要先对三个叶端的轴承做重量分选，保证三个位置的轴承重量差控制在0.1克以内，避免因为配重不均导致转动时出现偏摆，中心轴承压装后需要保证内圈可以顺畅转动，无卡滞、异响，压装完成后整体做动平衡测试，如果出现某一侧偏重的情况，可以在对应叶端的轴承内圈增加微小配重片，直到转动时整体平稳无抖动。这类旋转结构除了解压用途外，也可以拓展作为小型旋转展示台的核心转动副，更换更大直径的中心轴承后即可承载轻量展示件，依靠初始拨动的惯性实现长时间无动力旋转展示，也可以加装小型发电模块，利用转动动能为微型LED供电，做成带发光效果的创意摆件。
