工业设备配套支撑脚轮安装固定架

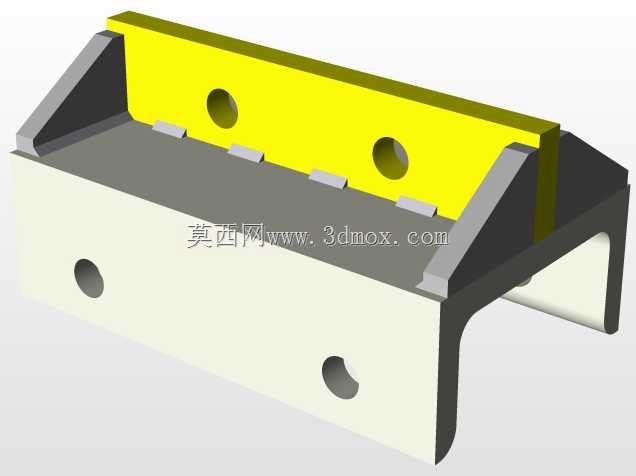

　　也可以搭配定向脚轮用于固定行走轨迹的输送类设备，适配的单轮承重范围覆盖50kg到200kg的常规轻型工业使用场景，完全满足车间内常规周转、设备移位的受力需求。在功能特性设计上，这款脚轮架充分考虑了装配与受力的双重需求，上方的黄色挡板并非装饰结构，而是用于抵接设备底部的安装梁侧面，安装时挡板与设备梁侧贴合，既可以快速定位安装位置，避免支架在设备底部出现横向窜动，也能在设备受到侧向冲击力时，将部分侧向载荷直接传递到设备主体梁上，降低连接螺栓的剪切受力。两侧的三角形加强筋连接了上方挡板与底部承托面，形成稳定的三角受力结构，当设备满载移动经过地面凸起、轨道接缝时，瞬间的冲击载荷会通过加强筋分散到整个支架的各个连接面，在各类工业移动设备、生产线周转工装、轻型自动化输送单元的底部支撑结构中，脚轮安装架是连接设备主体与行走脚轮的核心受力构件，其结构合理性直接决定设备移动过程的稳定性、承重可靠性以及长期使用的结构疲劳寿命。这款脚轮固定架采用分体组合式结构设计，主体承托部分采用弯折成型的金属基材，上方设置带安装孔的黄色限位挡板，两侧搭配三角形加强筋结构，底部承托面预留两个对称的脚轮连接孔位，整体结构没有冗余设计，每一处几何特征都对应实际装配与受力需求。从实际应用场景来看，这类脚轮架多用于中小型工业设备的底部行走单元安装，常见于车间周转料架、轻型检测设备机架、小型自动化工作站的底部支撑，既可以配合万向脚轮实现设备全方向移动，

　　避免应力集中在弯折角位置导致支架开裂。底部承托面的两个安装孔采用沉孔设计，安装脚轮时螺栓头可以完全沉入孔内，不会突出承托面影响脚轮顶板与支架的贴合度，保证脚轮安装后处于完全水平的状态，避免脚轮出现偏载导致的滚轮磨损不均、转向卡滞问题。从设计思路层面，这款支架没有采用一体化铸造或者整块板材铣削的加工方式，而是采用钣金弯折加焊接组合的工艺路线，主体承托结构通过板材一次弯折成型，保证了结构的整体性，减少了不必要的拼接焊缝，上方的限位挡板与两侧加强筋采用定位焊接的方式与主体连接，焊接位置都选在应力传递的路径上，既不会因为过多焊缝导致焊接变形，也能保证各个连接位置的结构强度。在安装边界的设计上，支架上方挡板的三个安装孔位采用等间距排布，孔位间距适配工业常用的30系列、40系列铝型材的安装槽间距，也可以适配常规方管焊接机架的底部安装孔位，不需要额外在设备底部打孔适配，直接通过螺栓就可以完成支架与设备主体的固定。底部承托面的孔位尺寸适配市面上绝大多数轻型工业脚轮的标准安装尺寸，不管是尼龙轮、聚氨酯轮还是橡胶轮，只要顶板安装尺寸符合常规轻型脚轮的通用标准，都可以直接安装在这个支架上，不需要额外制作转接板。在实际装配过程中，这款支架的安装流程非常简便，首先将支架上方的挡板贴合在设备底部的安装梁侧面，调整好位置后通过三个螺栓将支架与设备梁锁紧，此时支架的底部承托面会保持水平状态，再将脚轮的顶板贴合在承托面下方，对准两个沉孔位穿入螺栓锁紧即可完成装配，

　　整个过程不需要复杂的定位工装，普通装配工人就可以快速完成安装。针对长期使用的可靠性，这款支架的结构设计也做了针对性优化，所有的弯折位置都预留了合理的弯折圆角，避免直角弯折导致的应力集中，焊接位置都做了焊后打磨处理，不会出现焊渣残留、焊缝凸起的问题，既可以避免安装时划伤操作人员，也能减少焊接位置的应力集中点，提升长期交变载荷下的结构疲劳寿命。在设备移动过程中，不管是直行还是转向，支架的受力都会通过多个连接点均匀传递到设备主体，不会出现局部受力过大的问题，即使设备满载时快速转向，侧向的载荷也会通过两侧的加强筋和上方挡板分散，不会出现支架变形、脚轮脱落的问题。另外，这款支架的结构尺寸设计也充分考虑了安装空间的兼容性，

　　整体高度控制在常规轻型脚轮安装的适配范围内，安装后不会导致设备底部离地高度过高，避免设备重心上移影响移动稳定性，支架的横向宽度也控制在合理范围，不会突出设备底部轮廓，避免设备移动过程中支架碰撞到周边的设备、货架或者墙体。对于结构设计从业者来说，这类脚轮架的设计看似简单，实则需要兼顾受力、装配、兼容性、加工工艺等多方面的因素，很多新手设计的脚轮架往往会忽略加强筋的位置、安装孔的适配性，导致实际使用时出现安装困难、受力开裂的问题，而这款支架的每一处几何特征都经过实际使用场景的验证，不管是孔位排布、加强筋角度还是弯折尺寸，都符合工业场景的实际使用需求，可以直接用于各类轻型移动设备的底部支撑结构设计，也可以作为同类支架设计的参考样例，帮助设计人员快速完成脚轮安装结构的选型与建模，减少重复设计的工作量。
