法兰安装式重载万向脚轮结构设计

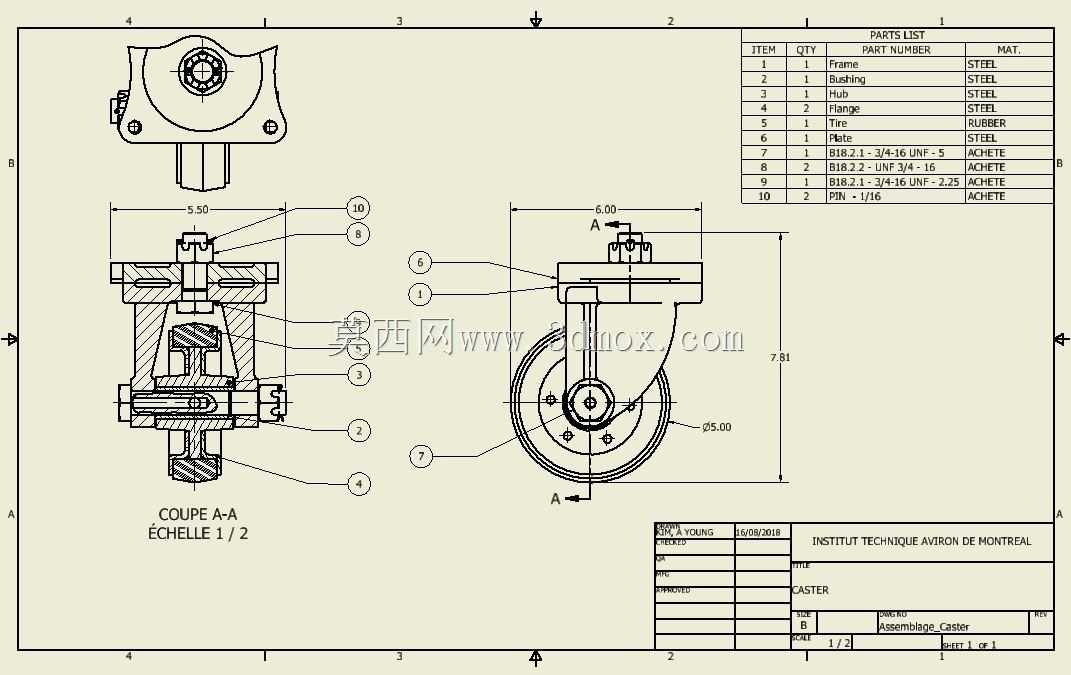

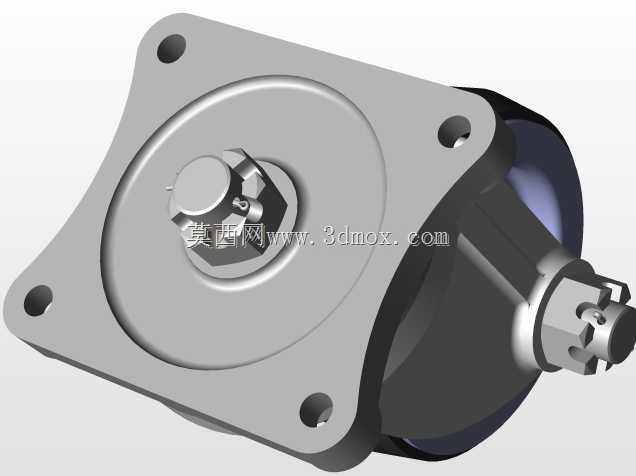

　　这款脚轮的结构设计完全围绕工业重载场景的使用需求展开，日常在重型工装台车、仓储物流转运货架、大型生产设备移动基座、车间工位周转器具上都能见到这类结构的脚轮，它承担着设备整体承重、灵活转向、平稳移动的核心作用，相比轻型民用脚轮，这款结构的承载冗余量做了充足预留，能适应车间地面存在焊缝、微小凸起、轻度油污的复杂工况，不会因为局部载荷冲击出现支架变形或者转向卡滞的问题。从结构设计逻辑来看，这款脚轮采用四孔法兰盘作为安装接口，这种安装形式相比螺杆式安装的接触面积更大，载荷传递更均匀，安装时只需要在设备底部的安装板上加工对应位置的四个通孔，用螺栓锁紧即可完成固定，不需要额外加工螺纹孔，适配不同厚度的设备安装底板，安装容错率更高，

　　四个安装孔的位置度公差在建模时做了合理放宽，避免现场安装时出现孔位对不上的问题。法兰盘和转向支架采用一体化铸造成型的结构，没有额外的焊接接缝，从根源上避免了重载工况下焊缝开裂的风险，铸造后对应轴孔、安装面的位置都预留了机加工余量，能保证转向主轴和安装法兰面的垂直度，避免转向时出现偏磨、阻力过大的问题。转向部分采用了轴向承载的推力轴承搭配径向定心轴承的组合结构，轴向轴承承担垂直方向的设备载荷，径向轴承约束转向轴的径向晃动，哪怕脚轮受到侧向冲击力，也不会出现转向轴变形、转向卡顿的问题，转向主轴的锁紧结构采用开槽螺母配合开口销的防松设计，长期往复转向、受到振动冲击时螺母也不会松脱，相比普通的尼龙防松螺母，这种机械防松结构的可靠性更高，

　　适合长期高负荷的工业使用场景。轮体部分的连接轴同样采用带开槽的锁紧结构，轮体和支架之间预留了合理的转动间隙，不会因为加工误差或者杂物卡入出现轮体抱死的情况，轮体的外形做了圆弧过渡设计，和地面接触时不会因为边缘应力集中压坏环氧地坪或者PVC地面，同时滚动阻力更小，推动设备时更省力。在建模过程中，安装边界的尺寸做了严谨的校核：法兰盘的四个安装孔分布在正方形的四个顶点，中心到转向主轴的轴线重合，保证载荷沿中心均匀传递，不会出现偏载；法兰盘的厚度满足重载下的抗弯强度要求，哪怕设备重心有小幅偏移，也不会出现法兰盘翘曲变形的问题；转向支架的回转半径做了合理控制，安装后不会和设备底部的加强筋、管线支架等结构发生运动干涉，

　　转向时轮体的摆动范围完全在设计边界内，不会磕碰设备本体；整体安装高度控制在常规工业脚轮的通用尺寸区间内，替换同规格旧脚轮时不需要调整设备底部的安装空间，互换性较强。设计时还考虑了日常维护的便利性，转向轴承和轮轴的位置都预留了润滑脂加注的空间，长期使用后可以定期补充润滑脂，降低转动阻力，延长部件的使用寿命，轮体的连接轴可以通过拆卸开口销后抽出，方便轮体磨损后单独更换，不需要整体更换整个脚轮，降低后期的维护成本。这类脚轮在实际使用中，单轮的承载能力覆盖数百公斤级的载荷，四个一组搭配使用时可以满足数吨重的设备移动需求，转向灵活，推行平稳，在机械制造车间、仓储物流区域、自动化生产线旁的移动工位上都有广泛的应用，建模时所有的配合间隙、圆角过渡、壁厚设计都完全符合铸造工艺和机加工工艺的要求，不存在无法开模或者无法加工的结构，所有的受力部位都做了加强筋或者壁厚加厚处理，应力集中的位置都做了圆角卸荷，避免长期载荷下出现结构断裂的问题。
