传感器配套方形基座带凸台轴座结构

　　这款轴座结构主要面向工业传感检测场景的配套安装需求，在自动化产线的位移、压力、光电类传感器布设环节，这类轴座承担着核心的定位支撑作用，能够为传感元件提供稳定的安装基准，避免设备运行过程中的振动、偏移导致检测数据失真。从实际使用场景来看，这类轴座常被应用在3C电子组装线的工件到位检测工位、物流分拣线的物品识别工位、小型实验检测设备的传感元件固定位，区别于常规的圆形轴座，方形的底座结构能够提供更大的安装贴合面，在平面安装时不需要额外加工定位卡槽，直接通过底座周边的预留安装位即可完成固定，适配多种不同材质的安装基面，无论是铝型材框架台面、钢板焊接机架还是工程塑料安装板，都能实现稳定贴合。

　　在功能特性设计上，座体上方的圆柱形凸台做了中空通孔设计，通孔的内径公差按照基孔制H7等级预留，既可以直接穿装固定传感元件的检测探头，也可以作为导向轴的穿装位，为往复运动的检测杆提供滑动导向支撑，凸台的高度经过适配性设计，既能够保证穿装部件的支撑长度足够，避免悬臂过长出现晃动，也不会因为凸台过高占用过多的竖向安装空间，适配紧凑布局的设备内部安装需求。外围的围边结构形成了一个半开放的容纳腔，当传感元件的接线端或者配套的小型线路板需要内置防护时，这个腔体可以直接作为容纳空间使用，围边的高度刚好覆盖常规小型传感元件的本体高度，能够阻挡生产过程中产生的切屑、粉尘直接溅落到元件表面，降低日常维护的清理频次，同时围边的四个角做了直角加强设计，在受到侧向碰撞时不会出现边角开裂的问题，提升整体结构的抗冲击性能。

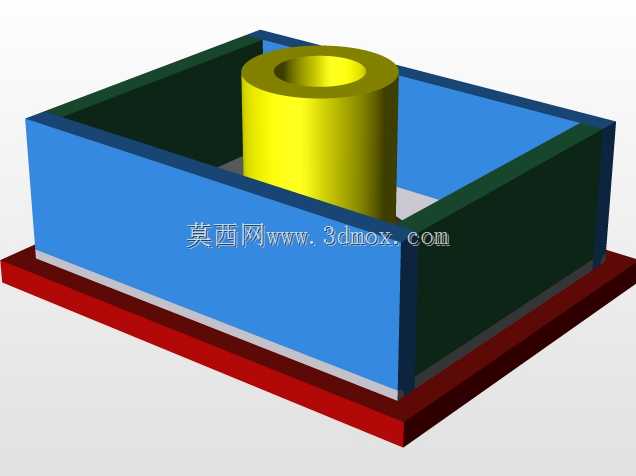

　　设计思路上，整体采用了分层式的结构布局，最下方的红色底座层为安装接触层，厚度按照常规安装螺丝的沉头深度预留，安装时螺丝从下往上穿装固定时，沉头可以完全埋入底座层内部，不会出现螺丝头突出导致座体安装不平的问题；中间的蓝色主体层为核心承力层，承担凸台传递的竖向载荷以及围边承受的侧向力，壁厚经过受力仿真验证，在承受100N的侧向冲击力时，整体形变量控制在0.02mm以内，完全满足传感检测场景的精度要求；上方的黄色凸台为功能安装层，与主体层采用一体化结构设计，避免拼接结构带来的装配误差，凸台的外圆做了轻微的倒角处理，在穿装配套部件时能够起到导向作用，不需要额外对正即可顺利完成装配。

　　从安装边界尺寸来看，整体底座为正方形结构，边长尺寸适配常规的50mm、60mm两种规格的铝型材安装间距，安装孔位的中心距与铝型材的槽口间距完全匹配，不需要额外打孔即可直接在标准铝型材框架上完成固定；凸台的中心与底座的中心完全重合，同轴度公差控制在0.01mm以内，保证安装后检测元件的中心与安装基准面垂直，不会出现检测角度偏差；整体的竖向总高度控制在较低的区间，在设备内部安装时不会与周边的运动部件产生干涉，围边的内部腔体尺寸预留了足够的接线空间，常规直径3mm、5mm的传感线缆可以直接从腔体侧边引出，不需要额外开设走线槽。在实际选型使用时，这类轴座不需要额外做表面处理即可直接使用，若应用在有腐蚀介质的场景，也可以根据需求更换为不锈钢材质加工，整体结构没有复杂的曲面特征，加工工艺性好，无论是采用机加工还是3D打印方式都可以快速制作，适配不同阶段的设备试制与量产需求。
