多辐条镂空汽车轮辋结构设计

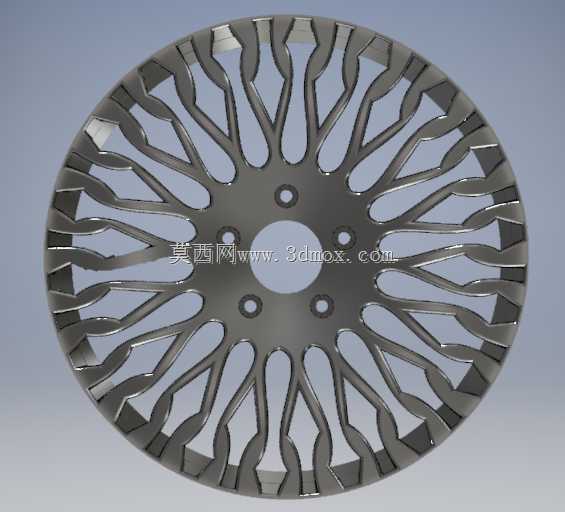

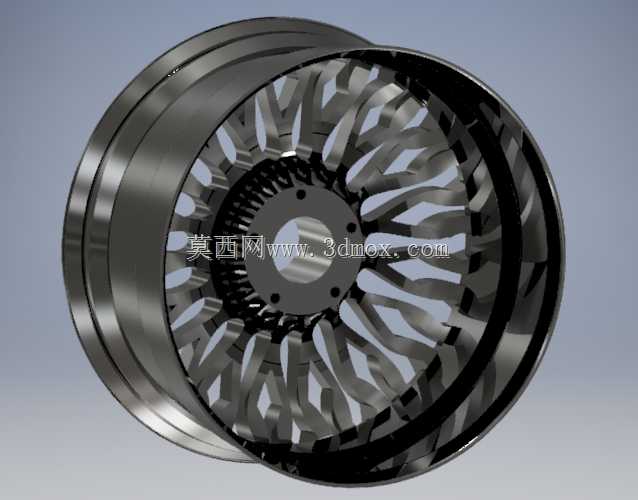

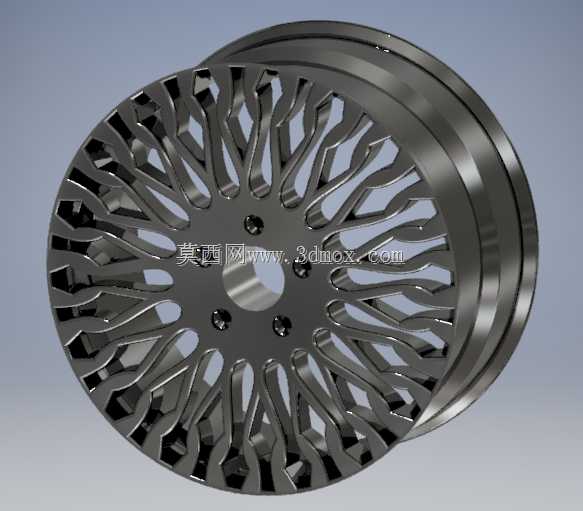

　　这款轮辋的结构设计首先围绕乘用车行走系统的实际承载需求展开，日常道路行驶中，轮辋需要同时传递驱动、制动扭矩，还要承受过弯时的侧向载荷、颠簸路面的垂直冲击，因此在辐条构型上没有采用传统的直辐条设计，而是做了连续波浪形的镂空辐条排布，每根辐条的截面从靠近轮心的安装盘位置向外缘轮辋筒体方向逐渐过渡变宽，既保证了辐条自身的抗弯截面模量，又通过连续的曲面构型分散应力集中点，避免急加速、急制动工况下辐条根部出现应力突变导致的疲劳开裂。从安装边界来看，中心的定位孔采用了乘用车常用的止口定位结构，周围均匀分布的五个螺栓孔对应常规五孔轮毂的安装节圆，安装面做了平整的铣削加工面，保证和轮毂轴承法兰面的贴合度，

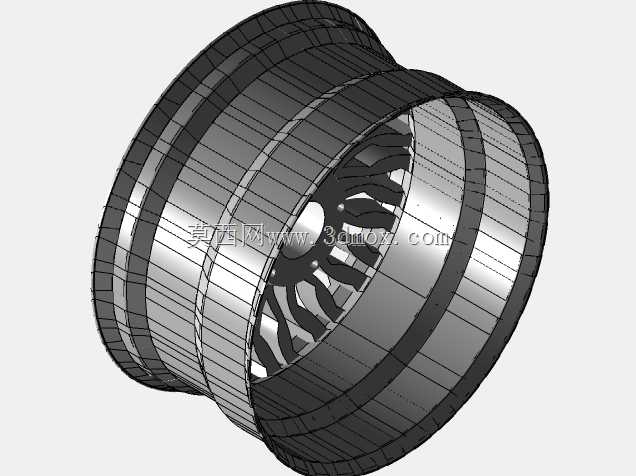

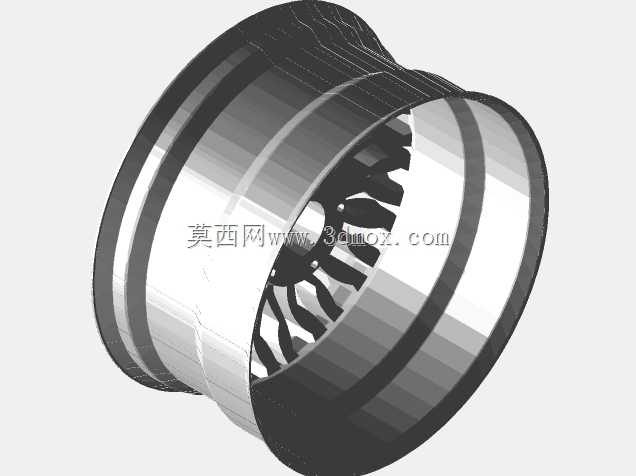

　　避免安装后出现端面跳动导致的高速行驶抖动问题。轮辋筒体部分采用了等宽的轮缘设计，轮缘的凸起高度符合常规乘用车轮胎的装配尺寸要求，能够保证轮胎充气后轮缘和轮胎胎圈的紧密贴合，不会在高速转向时出现轮胎脱圈的风险，筒体的内壁做了均匀的壁厚设计，在保证整体刚性的前提下控制整体重量，降低非簧载质量，提升车辆行驶的悬挂响应速度。在实际应用场景中，这类多辐条镂空轮辋多用于家用乘用车的改装或配套场景，辐条之间的大间隙能够给刹车系统留出足够的散热空间，连续制动时刹车卡钳和刹车盘产生的热量可以通过辐条间隙快速随气流散出，避免刹车热衰减影响制动性能。设计过程中需要重点校核几个关键尺寸的匹配度：首先是螺栓孔的节圆直径必须和对应车型的轮毂法兰完全匹配，

　　中心定位孔的尺寸公差要控制在过渡配合范围内，保证轮辋安装后的同轴度；其次是轮辋的偏距要符合车型的悬挂几何参数，避免装车后轮胎蹭到翼子板或者悬挂摆臂；另外辐条的背面要预留出刹车卡钳的避让空间，尤其是搭配大尺寸多活塞刹车卡钳的车型，要保证转向到极限角度时辐条不会和卡钳发生运动干涉。从结构受力的角度分析，这种波浪形辐条相比直辐条有更好的径向缓冲能力，在经过路面减速带或者坑洼时，辐条的微小弹性形变可以吸收一部分冲击能量，减少传递到悬挂和车身的震动，提升乘坐舒适性，同时连续的曲面构型在外观上更具流线感，旋转时可以形成更连贯的视觉效果。轮辋的外缘轮唇做了轻微的加厚处理，应对路边停车时容易出现的轮辋刮蹭问题，轻微的刮蹭不会损伤到轮辋的主体结构，

　　也不会影响轮胎的密封性能。在建模过程中，所有的曲面过渡都采用了G2连续的曲率过渡，避免出现尖锐的棱角，既减少了应力集中的风险，也方便后续的表面处理加工，不管是做抛光、喷涂还是电镀工艺，都能获得均匀的表面效果。需要注意的是，这类镂空辐条轮辋在设计时要做动平衡的配重预留，轮辋的内侧边缘预留了平衡块的安装位置，保证装配轮胎后可以通过加装平衡块校正动平衡，避免高速行驶时出现方向盘抖动的问题。整体结构的重量分布围绕中心轴线做了对称设计，每根辐条的重量差控制在极小的范围内，减少动平衡校正时需要添加的配重块重量，进一步降低整体的旋转惯量，提升车辆的加速和减速响应。
