金属铰接式传动链条三维结构设计

　　在各类机械传动与输送场景中，铰接式金属链条是应用范围极广的基础构件，从常规的物料输送线、动力传输机构，到起重牵引、特种工况的限位联动结构，都能见到这类构件的身影。不同于一体式刚性传动件，链条依靠相邻链节的铰接配合实现柔性传动，既可以在一定范围内适配非同轴的动力传递路径，也能在长距离输送场景中通过多段链节拼接适配不同的机架长度，安装时不需要像同步带那样严格控制中心距的公差范围，对现场安装的容错率更高。

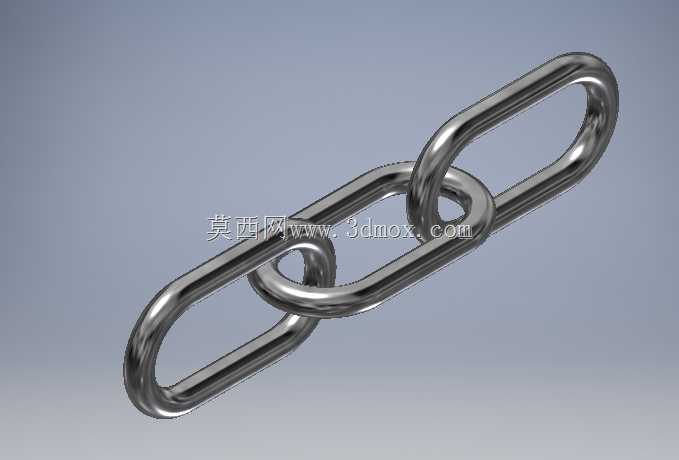

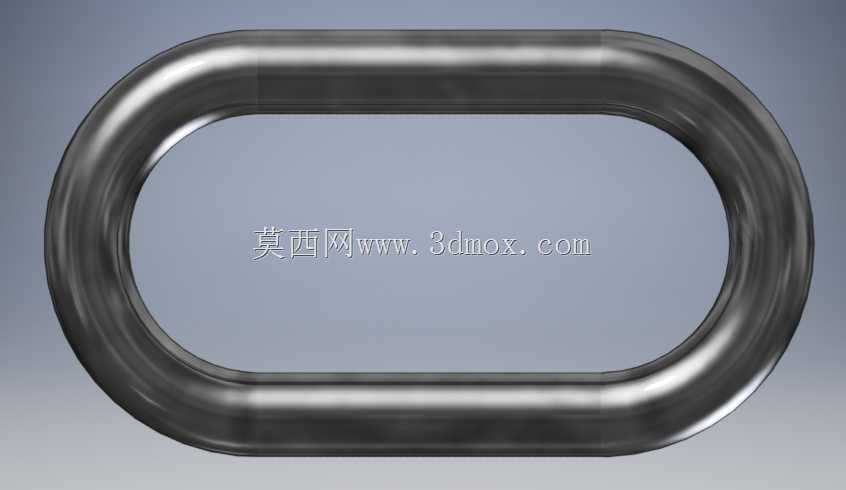

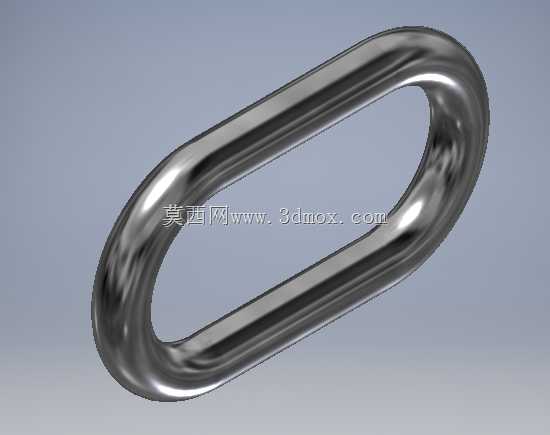

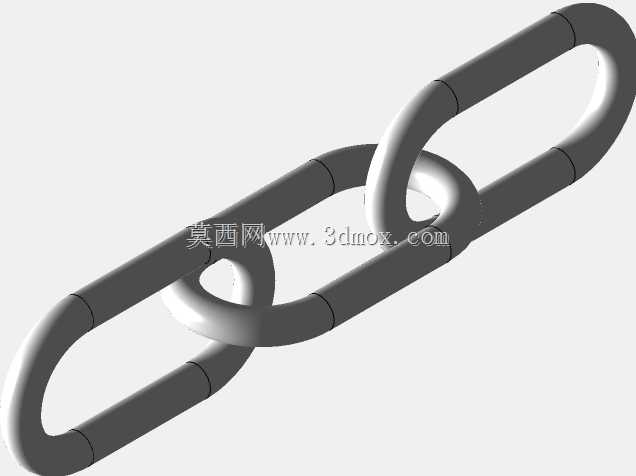

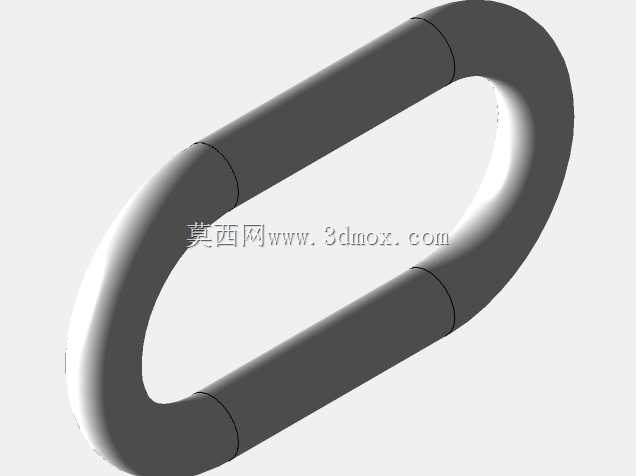

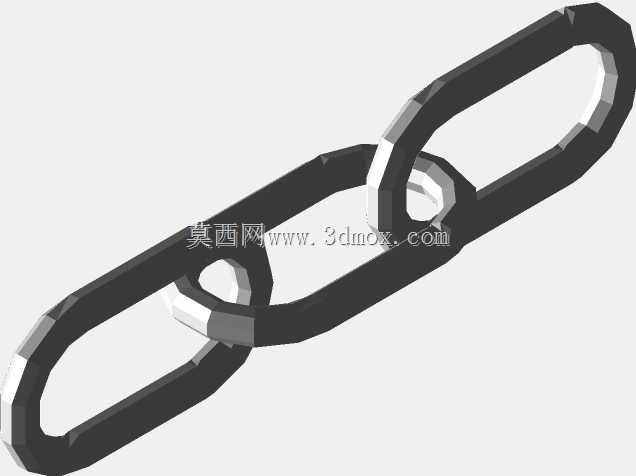

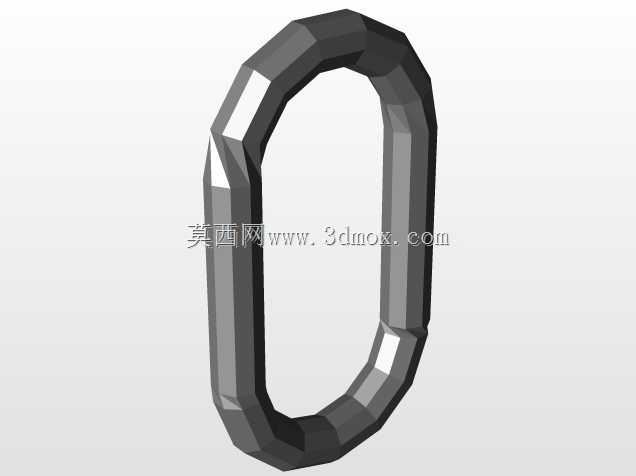

　　从结构设计逻辑来看，这款链条采用标准椭圆形链环的铰接形式，单个链节为闭合的环形金属结构，相邻链环互相穿套形成可自由转动的铰接副，没有额外的销轴、衬套等分立连接件，整体结构更简洁，在承受大载荷冲击时不会出现销轴脱落、衬套碎裂的失效问题。链环的截面采用圆形金属棒材弯制对接，对接位置采用全周熔接打磨处理，焊缝位置的截面厚度与母材保持一致，避免应力集中导致的链环断裂。链环的内孔尺寸经过匹配设计，相邻链环穿套后铰接位置的转动间隙控制在合理范围，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致传动过程中出现明显的窜动、冲击，在高速传动场景下能有效降低运行噪音与结构磨损。

　　在实际应用场景中，这类无销轴铰接链条常被用于轻载输送线的牵引构件、起重设备的吊具连接件、安全防护结构的限位拉索，部分经过表面强化处理的型号也可用于农机、矿山设备的动力传输。设计时需要重点关注几个安装边界参数：首先是单节链环的外轮廓长度与宽度，这决定了链条与配套链轮啮合时的齿形匹配度，也决定了链条在导向槽内运行时的最小通过尺寸，若链环外廓尺寸超差，会出现卡链、跳齿的问题；其次是铰接位置的最大弯折角度，这款链条相邻链节的相对转动角度可达到30度以上，能够适配小半径的转弯输送路径，在环形输送线、转弯段的布局中不需要额外加装过渡连接件；最后是链条的最小破断载荷，这一参数由链环的棒材直径、材质强度、焊缝质量共同决定，选型时需要根据实际工况的最大静载荷、动载荷冲击系数预留足够的安全余量，避免过载拉断。

　　建模过程中，链环的弯制曲率是核心设计点，弯制处的圆角半径不能过小，否则会导致棒材弯制过程中出现外侧壁厚减薄、内侧应力集中的问题，直接影响链环的整体强度。相邻链环的配合位置需要做干涉检查，确保链环在全角度转动范围内都不会出现面与面的硬干涉，同时要预留合理的间隙补偿运行过程中的磨损量与热变形量。表面处理方面，常规工况下采用镀锌防锈处理即可满足使用需求，在腐蚀工况下可更换为不锈钢材质或者做喷塑、达克罗表面处理，不同表面处理的链节配合间隙需要根据涂层厚度做相应调整，避免涂层堆积导致铰接卡滞。

　　在设备安装环节，链条的张紧度需要根据运行速度调整，高速传动场景下张紧力要稍大，避免运行过程中出现链条甩动、啮合不稳的问题；低速重载输送场景下可适当降低张紧力，减少链环与链轮的磨损，延长整体使用寿命。日常维护时不需要像带销轴的滚子链那样定期加注润滑脂，铰接位置的相对转动会自动磨去接触面的氧化层，保持转动顺畅，仅需要定期检查链环焊缝位置是否出现裂纹、磨损量是否超过阈值即可，维护成本远低于其他类型的传动构件。
