五辐亮面汽车铝合金轮辋结构设计

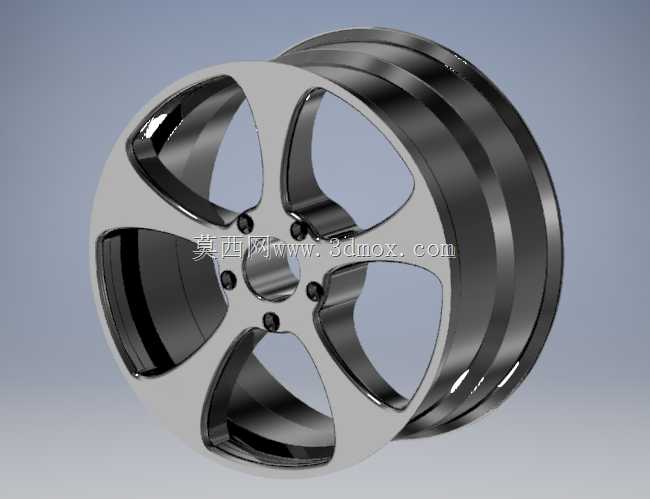

　　这款轮辋是面向乘用车辆开发的行走系统承载部件，日常装车场景覆盖紧凑型家用轿车、入门级运动轿跑的售后改装与原厂配套环节，核心作用是连接车桥轴头与橡胶轮胎，承担车辆整备质量传递、行驶过程中横向纵向载荷传导、制动扭矩输出传递的核心功能，同时兼顾行驶过程中的散热需求与外观装饰属性。从结构设计逻辑来看，这款轮辋采用经典的五辐对称布局，辐条采用宽体流线型设计，从中心安装座位置向外缘轮辋平滑过渡，每根辐条的截面做了渐变厚度处理，靠近中心座的位置厚度更大，用来承载轴头传递的集中载荷，向轮缘延伸的过程中厚度逐步收窄，在保证整体结构强度的前提下尽可能降低旋转件的非簧载质量，对于提升车辆悬挂响应速度、降低行驶颠簸感有实际帮助。

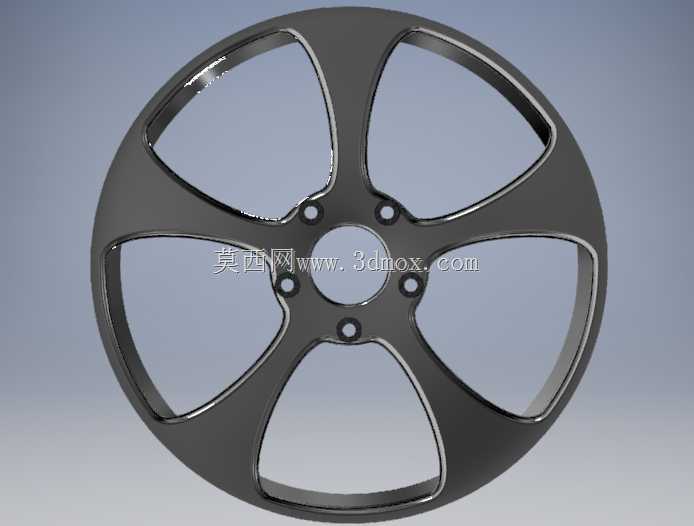

　　轮辋的中心安装区域设置了五个螺栓安装孔，孔位按照乘用车常规的PCD节圆直径均匀分布，中心定位孔的尺寸匹配常规乘用车型的轴头凸台尺寸，安装时可以通过中心孔实现径向定位，再通过五个螺栓完成轴向锁紧，安装边界完全符合对应车型的轴头装配公差要求，不需要额外加装变径圈或者孔位适配器，避免了改装配件常见的装配同心度问题。轮辋的外缘采用深槽式结构设计，胎圈座的角度与尺寸完全符合乘用车无内胎轮胎的装配标准，能够保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶过程中出现漏气、轮胎脱圈的风险；轮缘位置做了加厚处理，应对日常行驶中上路肩、过坑洼路面时的侧向冲击，防止轮缘变形导致的轮胎密封失效。辐条表面采用了双色处理工艺，辐条主体做哑光质感处理，

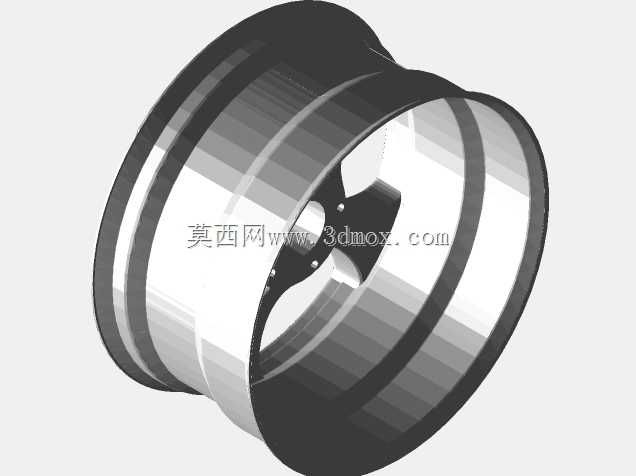

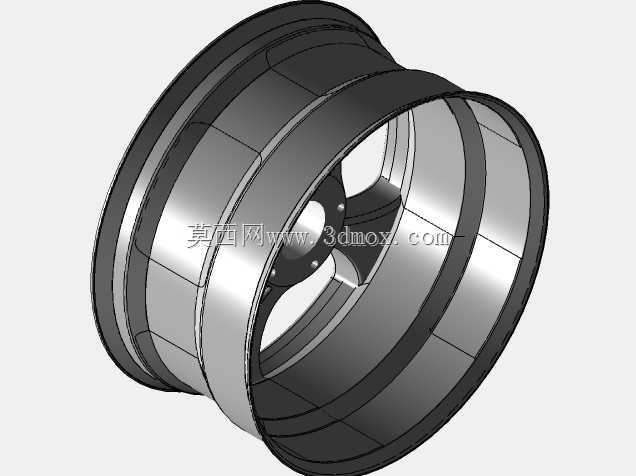

　　辐条边缘做亮面切削加工，既能够提升外观的精致感，亮面的金属边缘也能在日常使用中减少细小划痕的视觉存在感，降低后期维护的打理成本。设计过程中针对轮辋的受力特性做了针对性的结构优化，辐条与轮辋连接的位置做了大圆弧过渡，避免应力集中导致的辐条根部断裂问题，五个螺栓孔的周边都做了局部加厚凸台，分散螺栓锁紧时的压应力，避免长期使用后安装孔位置出现压溃变形。轮辋的背面预留了刹车系统的避让空间，能够兼容同尺寸规格下的常规浮动卡钳与通风刹车盘，不需要在装车时额外打磨辐条或者加装垫片，保证轮辋安装后与刹车部件之间留有足够的散热间隙，避免长距离制动后热量传递到轮胎导致的胎压异常升高。从实际使用的角度出发，这款五辐结构的轮辋相比多辐密辐的设计，

　　轮辐之间的镂空面积更大，日常行驶时气流能够更顺畅地穿过辐条间隙带走刹车系统产生的热量，连续下坡或者频繁制动的场景下，能够有效降低刹车系统的工作温度，提升制动系统的稳定性。同时五辐对称结构的动平衡校正难度更低，生产过程中更容易控制整体的动平衡余量，装车后高速行驶的抖动风险更小，对于日常家用场景来说，后期补胎、换胎后的动平衡调整也更便捷，不需要添加过多的平衡块来抵消轮辋本身的质量偏差。轮辋的气门嘴安装位设置在相邻两根辐条之间的轮辋凹槽位置，位置避开了辐条的遮挡，后期充气、检测胎压时操作更方便，同时安装位置的结构做了局部加强，避免气门嘴长期受震动出现开裂漏气的问题。
