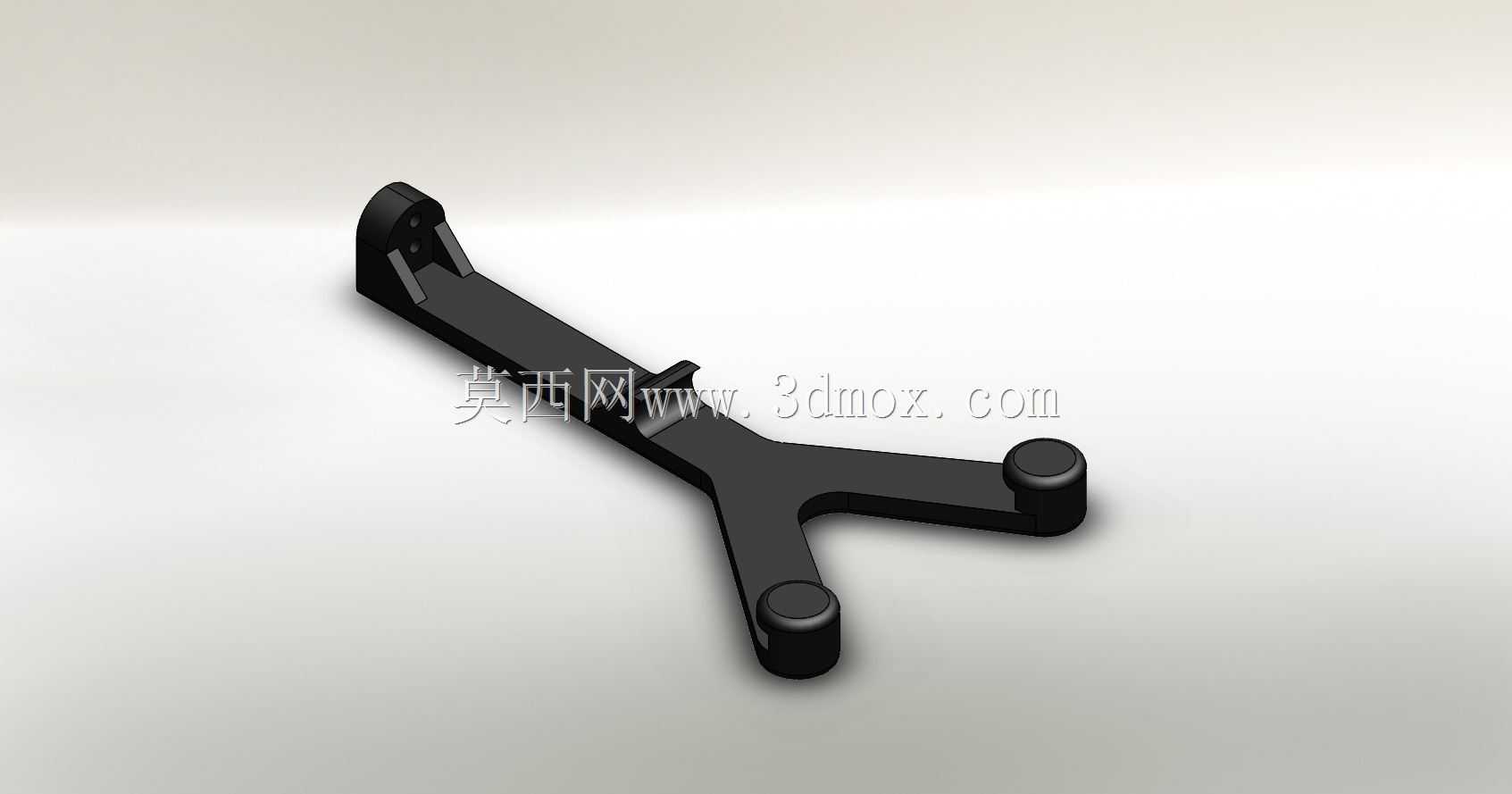

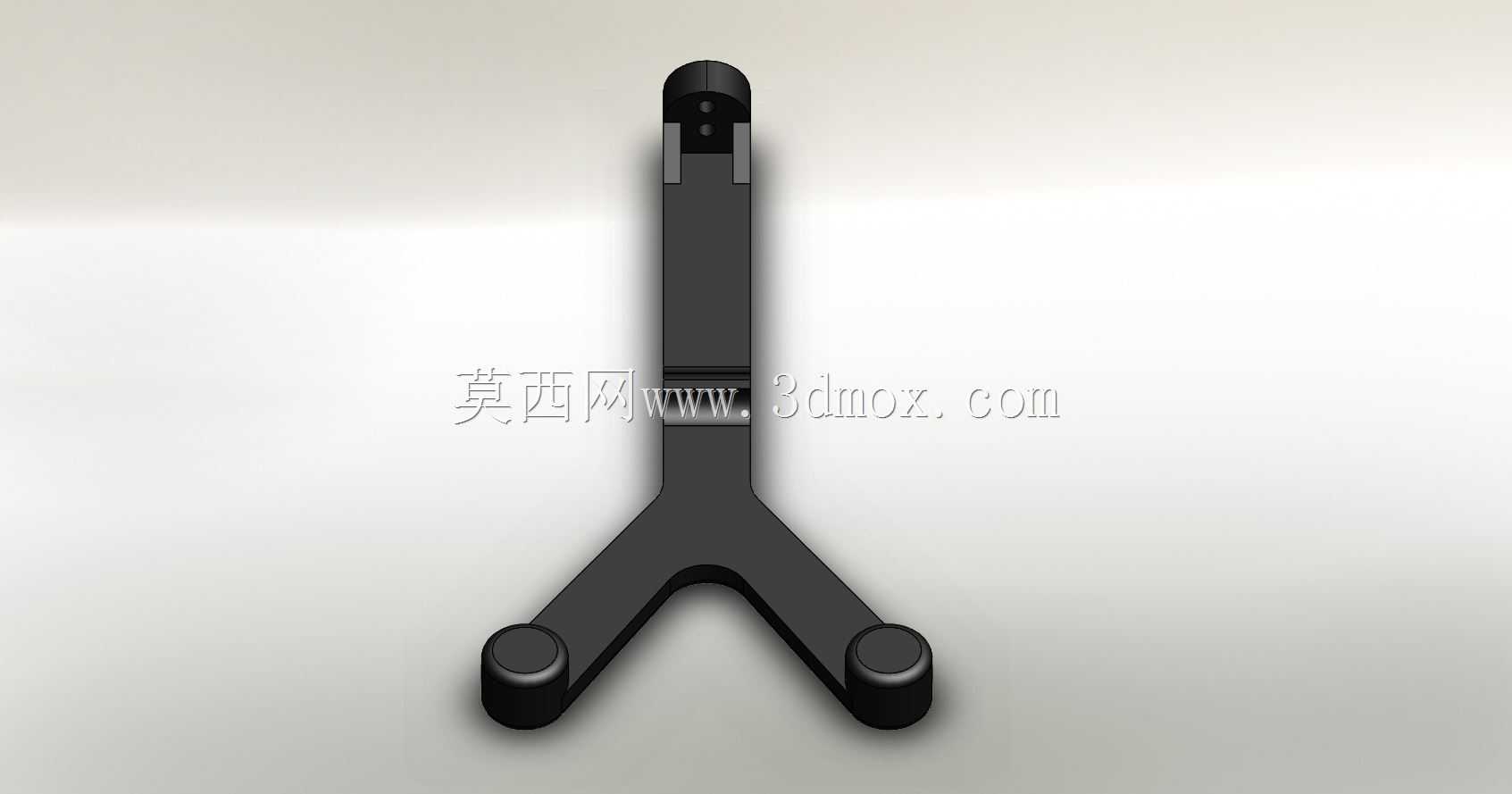

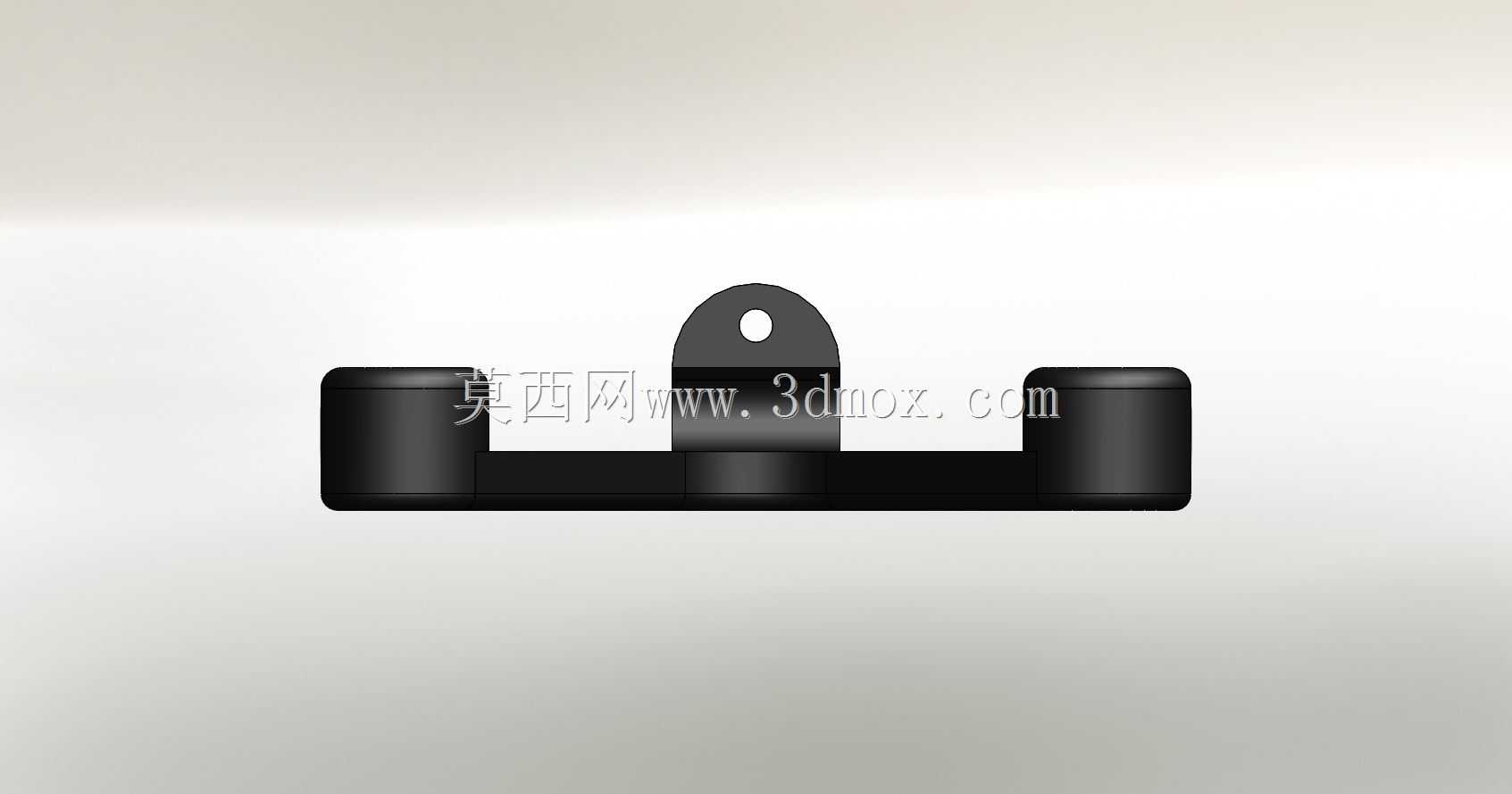

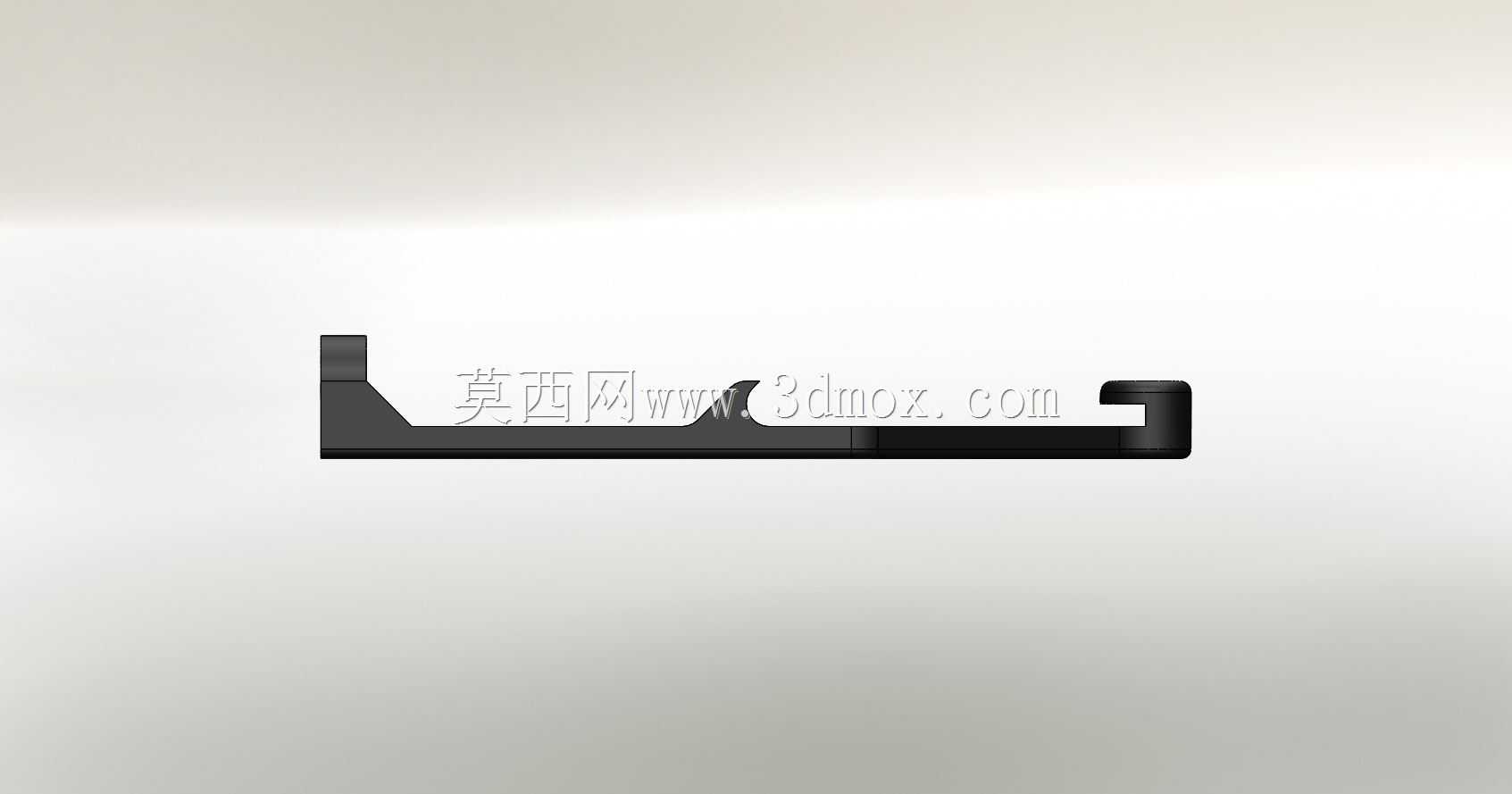

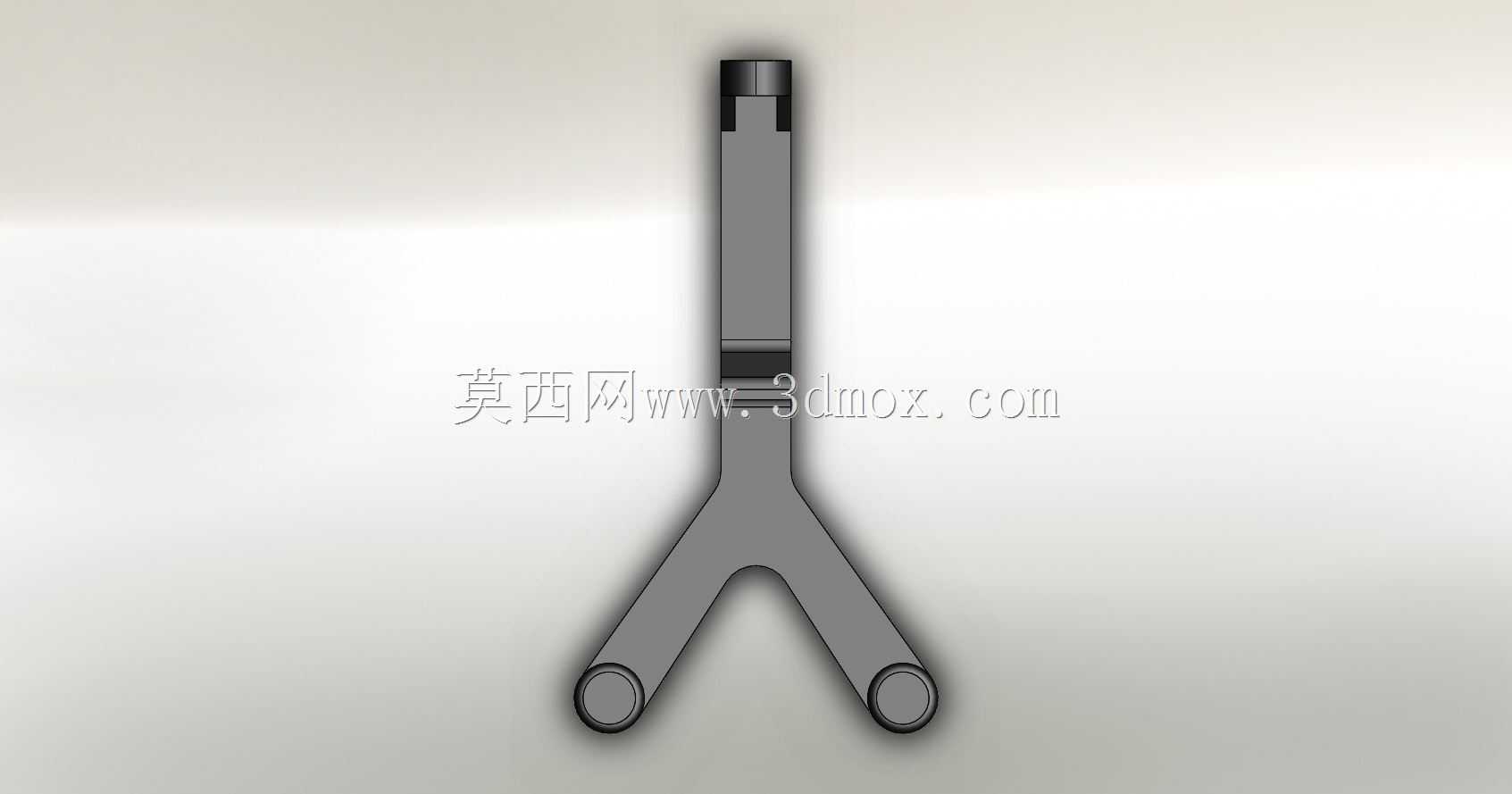

传感器配套弹回帽安装固定支架结构

　　在工业传感检测单元的布设场景里，这类弹回帽安装支架是传感组件装配环节里很容易被忽略但直接影响长期运行稳定性的小结构件，很多现场运维的人都遇到过传感端弹回帽因为固定基座适配性差，运行一段时间后出现偏移、卡滞甚至脱落的问题，最后导致检测信号触发异常，拖慢整条产线的检测节拍，严重的时候还会触发误停机，带来不必要的产能损失。做这个支架的结构设计时，最先要敲定的就是安装适配边界，毕竟现场用到的标准卡扣尺寸覆盖了常规传感配套弹回帽的全系列规格，所以支架的卡扣安装位做了通用化的卡槽设计，不需要额外加工转接件就能直接卡装所有标准尺寸的弹回帽卡扣，不管是光电类传感端配套的弹回结构，还是接近开关类的回弹防护帽，都能直接卡在这个支架上完成固定，

　　不用针对不同规格的弹回帽单独开模做适配支架，能减少备件库存的品类压力。从实际安装场景来看，这个支架的安装孔位做了长圆孔的微调设计，现场装配的时候不需要把孔位打得绝对精准，能顺着长圆孔调整±3mm的安装位置，抵消安装面加工带来的位置误差，很多设备机架的安装面是焊接后再打磨的，孔位偏差很常见，这种微调设计能大幅降低现场装配的难度，不用二次扩孔或者补焊调整。支架的外形做了等壁厚的结构设计，壁厚控制在2mm，既保证了足够的结构强度，在弹回帽反复按压回弹的过程中不会出现支架形变导致的卡位偏移，又不会因为壁厚过大增加不必要的重量，哪怕是在轻量化的铝型材机架上安装，也不会给机架带来额外的负载压力。设计的时候特意考虑了弹回帽的活动行程空间，

　　支架的内槽深度留足了弹回帽完全压下后的余量，不会出现弹回帽压到底的时候碰到支架底板导致回弹不到位的问题，同时卡槽的边缘做了0.5mm的导向倒角，装弹回帽卡扣的时候不用刻意对准，顺着倒角就能滑进卡槽里，单人徒手就能完成装配，不需要额外的工装辅助。从使用场景的覆盖性来说，这个支架不仅能用在常规的工业产线传感单元安装，在自动化设备的门体回弹感应位、工装夹具的到位检测弹回结构安装位也能通用，因为它的安装面是平面结构，不管是锁在金属机架上，还是固定在非金属的工装板上，都能保证贴合度，不会出现安装面翘曲导致的支架倾斜。结构上没有做多余的冗余设计，所有的加强筋都布置在受力集中的卡槽背部，刚好抵消弹回帽按压时带来的侧向力，

　　不会因为长期反复按压出现卡槽开裂的问题，之前有不少同类支架就是因为背部没有做加强处理，用了两三个月卡槽就被撑裂，弹回帽直接掉下来，这个结构在受力点的加强设计刚好规避了这个常见失效点。安装边界的尺寸设计也做了通用化考量，支架的整体外轮廓尺寸控制得比较紧凑，不会占用过多的安装空间，哪怕是在设备内部走线密集、安装空间局促的位置，也能顺利装进去，不会和旁边的走线槽、其他传感部件产生干涉。另外支架的表面没有做复杂的造型，所有转角都做了R1的圆角处理，不会有尖锐的边角划坏传感端的连接线，现场装配的时候也不会划伤操作人员的手，这些细节都是在长期现场调试里攒出来的经验，很多新手做结构的时候容易忽略这些边角处理，最后现场装的时候才发现各种小问题。
