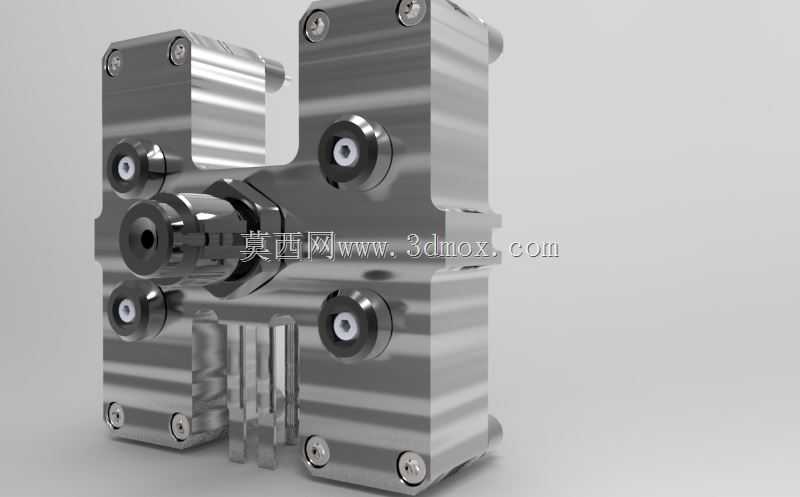

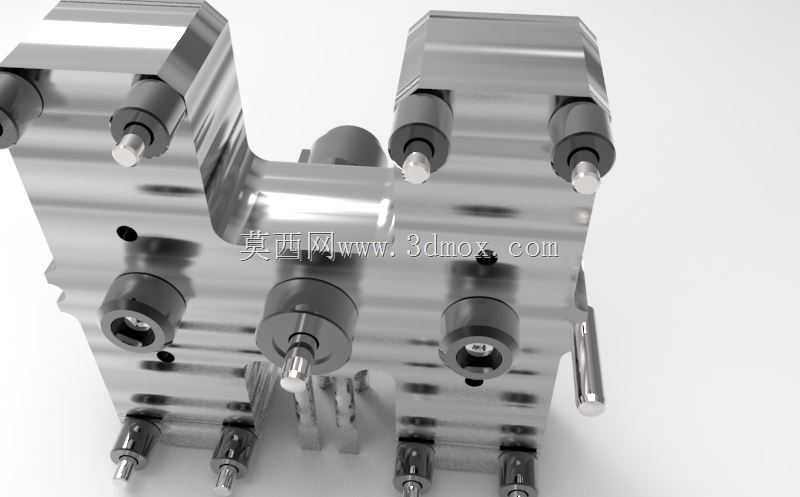

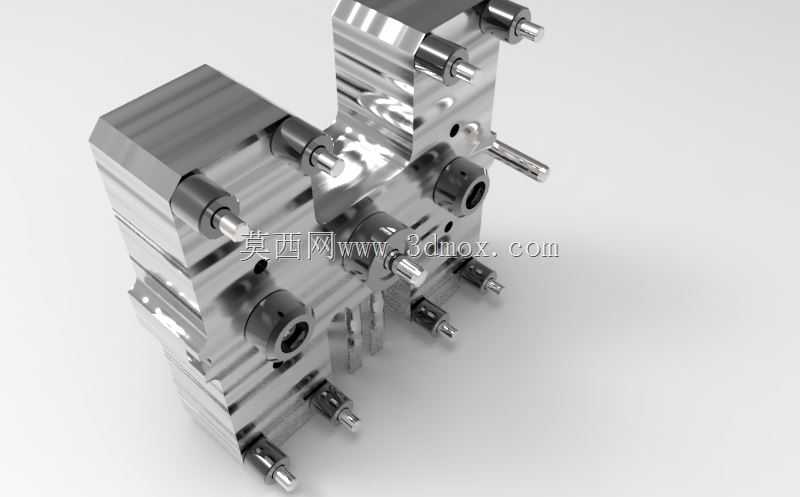

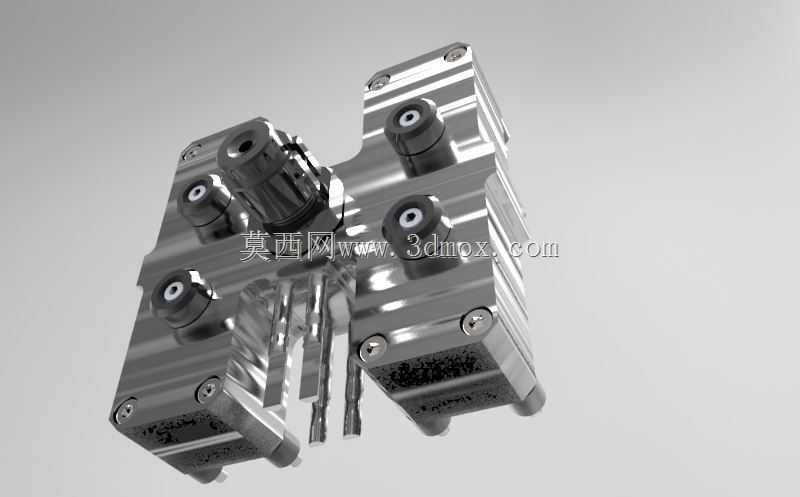

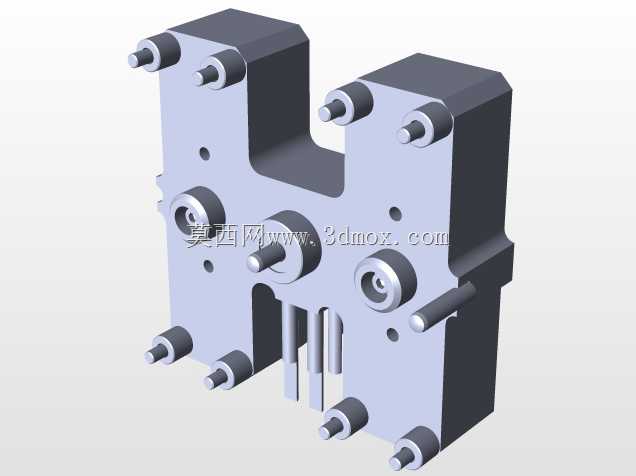

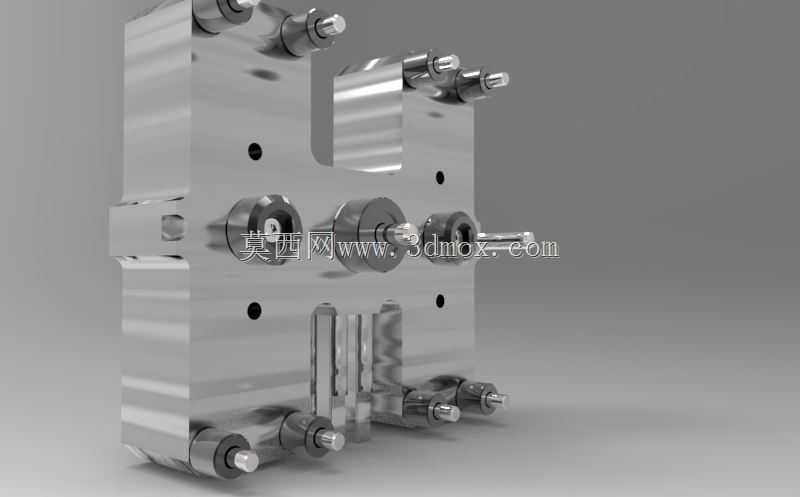

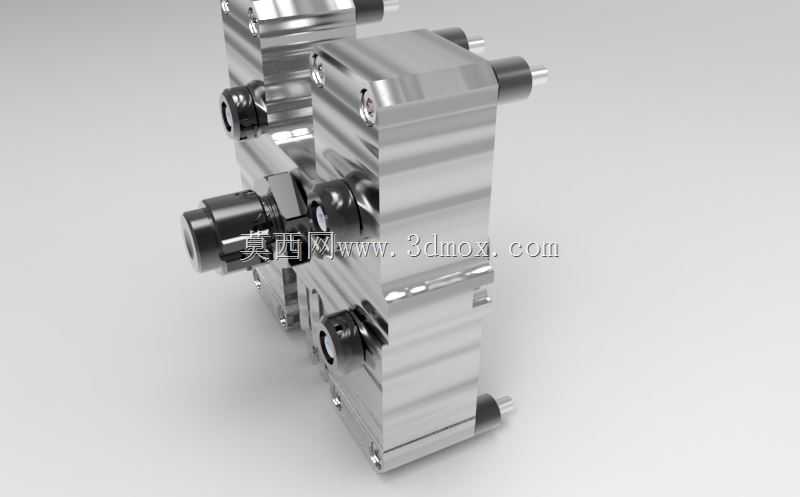

四腔热流道注塑分流结构

　　这套热流道分流结构主要应用于多型腔注塑成型生产场景，适配小型精密塑料件的批量注塑加工，在电子接插件、小型医疗耗材、精密日化配件的生产模具中应用广泛。实际生产过程中，该结构安装在注塑模具定模侧的安装面板与型腔板之间，核心作用是将注塑机射嘴输出的熔融塑胶，通过内部加热的流道均匀分配到四个独立的注胶点位，直接注入型腔内部，相比传统冷流道结构能够大幅减少流道凝料的产生，降低塑胶原料的损耗，同时避免冷料进入型腔导致的产品缺胶、冷料痕、熔接痕等成型缺陷，提升注塑生产的良率与成型效率。

　　从功能特性来看，该结构整体采用模块化集成设计，主体分流道加工在高强度合金钢材基体内部，流道内壁经过抛光处理，表面粗糙度控制在Ra0.8以下，减少熔融塑胶在流道内的流动阻力，避免塑胶滞留碳化导致的产品黑点问题。结构上集成了四组独立的加热单元与温度检测点位，每个注胶点位都配有独立的加热圈与温度传感器，能够精准控制各点位的熔体温度，保证四个型腔进胶的温度一致性，避免因各腔温度差异导致的填充不平衡、产品尺寸偏差问题。注胶嘴端部采用标准的模具配合公差设计，能够直接与型腔板的浇口套精准配合，配合间隙控制在0.02mm以内，防止生产过程中出现溢胶、漏胶问题。

　　设计思路上，该结构优先考虑了流道的平衡设计，内部主分流道采用H型平衡布局，从射嘴接入点到四个注胶点位的流道长度、转角数量、流道直径完全一致，保证熔融塑胶到达各个型腔的时间、压力、温度保持一致，实现四个型腔的同步填充，避免出现个别型腔填充不足、个别型腔过填充飞边的问题。结构的安装定位采用销钉定位+螺丝锁紧的组合方式，基体上预留的安装孔位位置经过公差匹配，安装时能够快速与模具面板完成定位，不需要反复调整注胶嘴与浇口的同轴度，减少模具装配的调试时间。同时结构外侧预留了加热线路与温度传感线路的走线空间，线路排布位置避开了模具的合模挤压区域，防止合模时压损线路导致的加热故障。

　　从安装边界与尺寸适配来看，该结构整体为方正块状布局，整体厚度适配常规中小型注塑模具的定模侧安装空间，安装时需要在定模面板上加工对应深度的安装沉槽，沉槽的平面度需要控制在0.02mm以内，保证分流板安装后与面板完全贴合，避免加热过程中热量不均匀散失导致的温度波动。注胶嘴的伸出长度需要根据型腔板的厚度进行匹配，保证注胶嘴端部与型腔浇口平面齐平，既不能突出过多导致浇口处残留胶口过高，也不能缩进过多导致浇口处产生冷料块。结构的外接射嘴接口采用标准的注塑机射嘴匹配球面，能够适配多数卧式注塑机的射嘴头部尺寸，对接时的球面配合能够保证射嘴与分流板主入口的密封性能，避免射胶时出现溢胶问题。日常生产维护时，该结构可以整体从模具中拆出，不需要拆分模具的型腔型芯部分，就可以完成流道清理、加热元件更换的维护操作，大幅减少模具维护的停机时间。
