单缸往复式动力机构三维结构设计

　　在小型通用动力配套场景中，这类单缸动力结构的应用覆盖范围极广，从便携发电机组、小型园林作业机具，到教学演示台架、迷你摩托类休闲载具，甚至部分小型农用作业器械的动力端，都能见到同原理结构的身影。不同于多缸机型追求的平顺性与高功率密度，单缸结构的核心优势在于结构紧凑、零件数量少、维护门槛低，对于小功率需求的配套场景而言，这类结构的成本控制能力与可靠性表现，是多缸结构很难替代的。

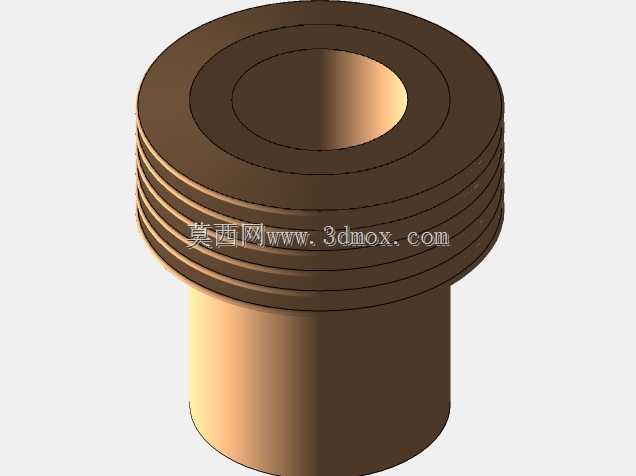

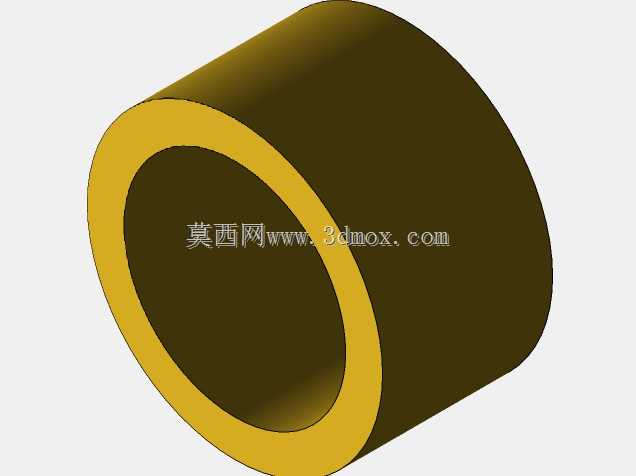

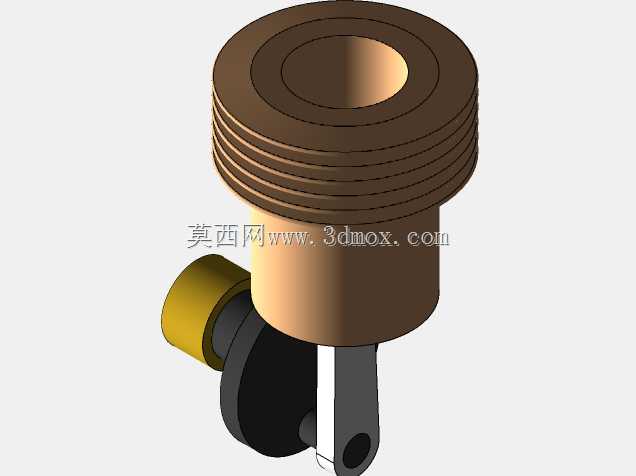

　　从结构设计逻辑来看，这套模型还原了单缸动力最核心的几个功能模块：上部带散热鳍片的气缸部分，是整个机构的能量转换腔体，鳍片的排布密度、高度与间隙，是按照自然风冷的散热需求设计的，工作过程中活塞往复运动产生的热量，会通过气缸壁传导到外层鳍片，依靠行驶或作业时的迎面气流带走热量，不需要额外配置冷却管路与散热泵组，进一步简化了整体结构。气缸侧部引出的接口，对应化油器或者喷油器的安装位，是可燃混合气进入气缸的通道，接口的朝向与外径尺寸，需要匹配配套的进气组件安装边界，避免后续装配时出现管路干涉。

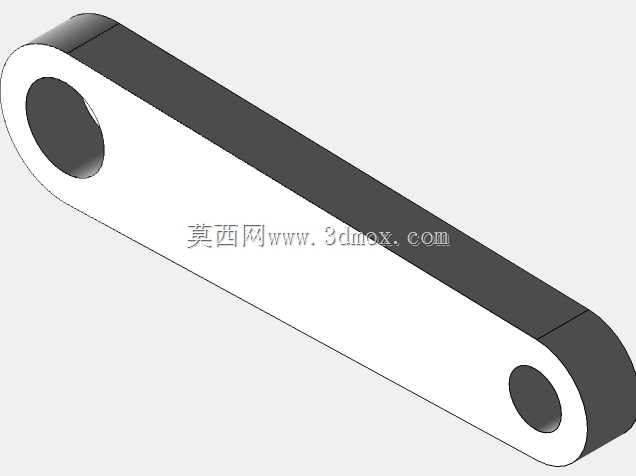

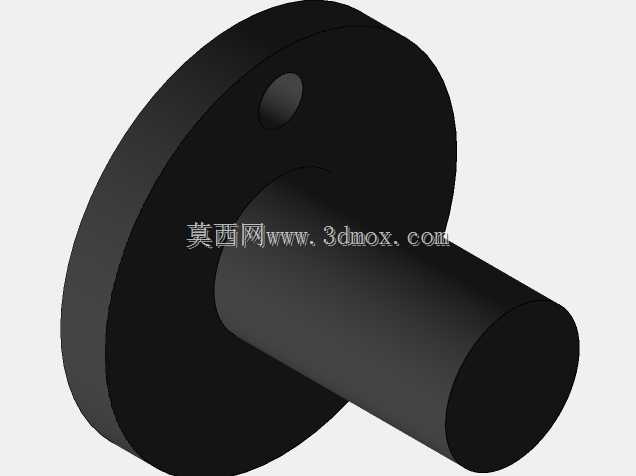

　　下部的曲柄连杆机构是动力转换的核心，模型里清晰还原了曲柄、连杆与活塞销的配合关系：活塞在气缸内做上下直线运动时，通过连杆将直线推力转化为曲柄的旋转扭矩，最终从侧部的输出轴端向外传递动力。设计时需要重点关注几个运动边界：活塞在上止点、下止点位置时，连杆的摆角范围不能超出气缸内壁的避让空间，否则会出现运动卡滞；曲柄旋转时的外轮廓轨迹，要和曲轴箱内壁保留足够的安全间隙，避免高速运转时出现碰擦；输出轴的轴径与键槽尺寸，需要匹配后续连接的负载端接口，保证动力传递的可靠性。

　　从安装适配的角度来说，这类单缸结构的整体外形轮廓近似柱形，上部气缸的散热鳍片是整个结构的最大外径处，设计配套安装机架时，需要在鳍片周边预留至少10mm的通风间隙，保证散热气流能够顺畅通过鳍片间隙，避免热量堆积导致气缸过热。下部曲轴箱的安装支脚位置，预留的安装孔位需要匹配减震垫的安装尺寸，单缸机工作时的往复惯性力会带来明显振动，安装时必须通过橡胶减震垫和机架连接，避免振动直接传递到配套设备上，影响其他部件的工作寿命。输出轴端的伸出长度需要提前核算，既要保证和负载端的连接可靠，又不能因为轴伸过长导致悬臂负载过大，加剧轴承的磨损。

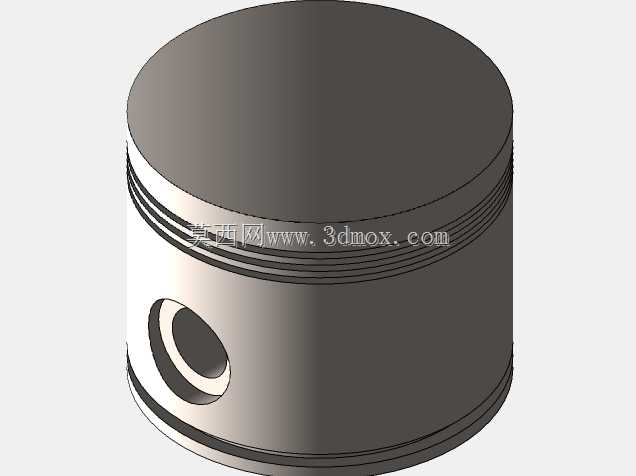

　　在细节设计上，气缸内壁的加工精度、活塞环的槽位尺寸，直接决定了气缸的密封性能，建模时需要严格配合公差要求，保证活塞往复运动时既不会因为间隙过大出现漏气泄压，也不会因为间隙过小出现热胀卡滞。侧部的进排气接口位置，需要和配气机构的安装位对齐，保证气门开闭的正时匹配，这部分的位置精度会直接影响动力的输出效率。另外，曲轴箱的腔体设计需要预留润滑油的存储空间，保证曲柄连杆机构在高速运动时能得到充分润滑，减少运动部件的磨损。

　　对于教学演示场景来说，这类简化的单缸结构模型能够非常直观地展示四冲程或者二冲程动力的工作过程，把看不见的内部运动关系通过三维结构呈现出来，帮助初学者快速理解曲柄连杆机构的运动原理、能量转换的过程。而在实际产品开发过程中，这类三维模型可以直接用来做运动仿真，验证不同曲柄半径、连杆长度配比下的活塞运动加速度、侧向力变化，为后续的零件强度校核、振动优化提供基础数据支撑，减少物理样机的试制次数，缩短开发周期。
