前掠式车用电动散热总成结构设计

　　该散热总成主要面向非高速行驶的特种作业车辆、场地作业改装车辆的动力舱冷却场景，适配动力系统前置布局的改装需求，核心作用是为动力单元、附属液压回路提供持续的强制风冷散热，避免动力系统在持续高负载作业工况下出现热衰，保障作业过程中动力输出的稳定性。区别于传统车辆散热器的后置顺向布局，本次设计将散热芯体的迎风面调整为前掠朝向，在车辆低速行进、作业驻留状态下，能够最大化捕获迎面来流，配合自带的轴流电动风扇，在低车速工况下的散热效率较传统布局有明显提升，适配作业车辆长时间低车速、高负载的运行特征，这类工况下车辆行驶带来的 ram 风效应较弱，传统顺向散热器的进风量不足，容易出现冷却液温度过高的问题，前掠布局的芯体能够在不提升风扇功率的前提下，增加自然进风的占比，降低风扇持续高转速运行的负荷，减少附属功耗。

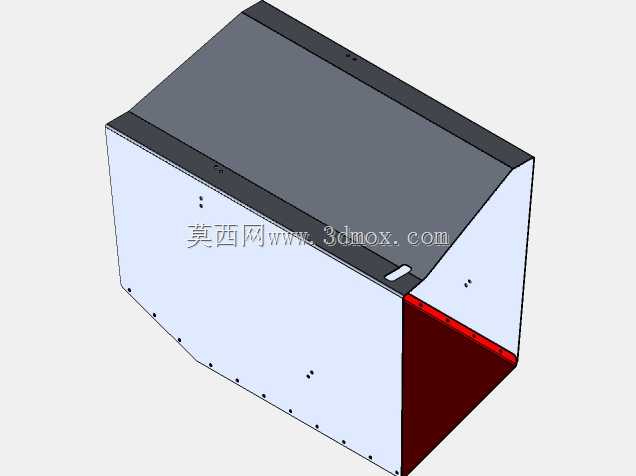

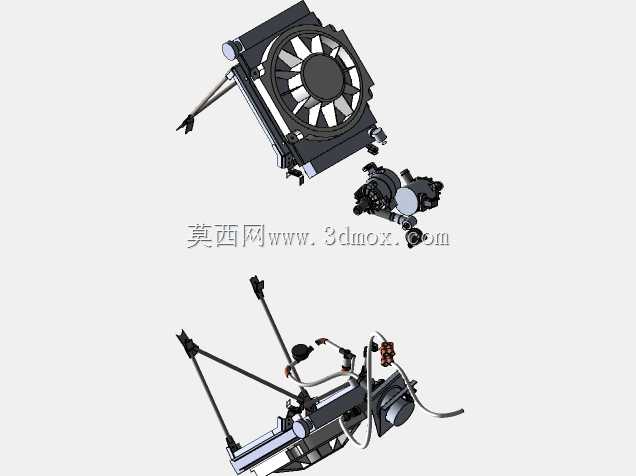

　　从结构组成来看，总成包含铝制板翅式散热芯体、高静压轴流电动风扇、集成式安装支架、管路快接接口、温度传感安装位几个核心部分。散热芯体采用错流式翅片结构，翅片密度经过匹配计算，兼顾通风阻力与换热面积，避免翅片过密导致低风量下换热效率骤降，同时也防止翅片过疏造成整体体积过大；轴流风扇采用不等距扇叶设计，运行时的气动噪声更低，扇叶与导风罩的间隙控制在合理范围，减少叶尖漏风损失，导风罩与芯体采用卡扣式密封连接，无需额外打胶即可保证风路全部通过芯体，减少无效风损。

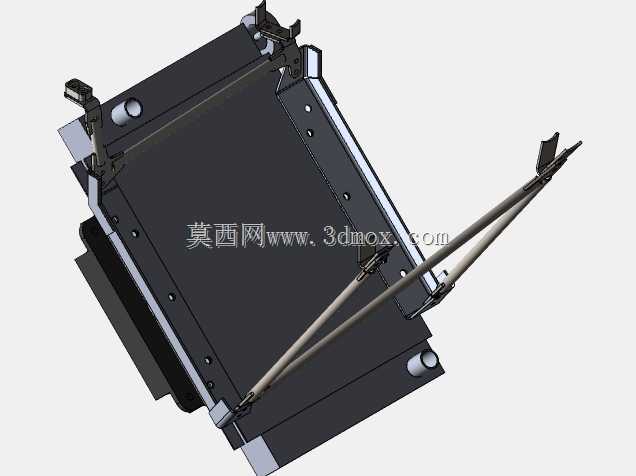

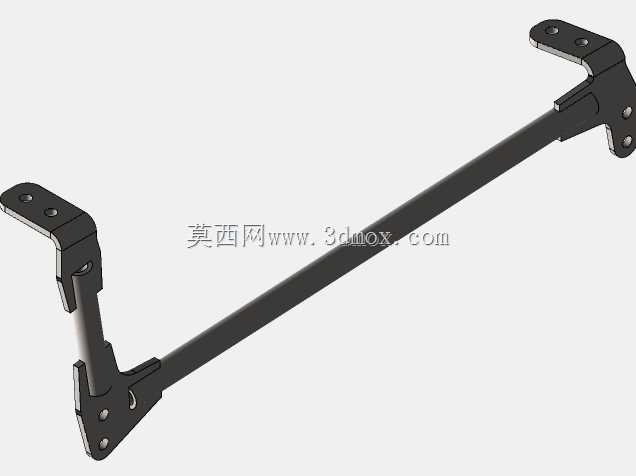

　　安装支架采用分体式可调结构，三根支腿的固定点位预留了长圆形调节孔，能够适配不同车型动力舱的安装孔位偏差，支腿与芯体框架的连接点采用橡胶减震垫隔振，能够过滤车辆行驶、作业过程中产生的振动，避免长期振动导致芯体焊缝开裂、风扇电机轴承过早损坏；管路接口采用标准快插结构，适配常用的车用冷却管路管径，接口处集成了放水螺塞，方便后期更换冷却液时排空内部残液，温度传感器安装位预留了标准螺纹接口，可直接拧入常用的NTC温度传感器，无需额外改装支架，方便接入车辆的热管理控制系统，实现风扇转速的随温自动调节。

　　设计过程中优先考虑了低速工况的冷却性能，因此在布局上牺牲了部分高速下的空气动力学表现，这一取舍完全匹配目标车型的使用场景——这类作业车辆的最高行驶车速通常不超过60km/h，高速行驶的占比极低，空气阻力带来的功耗影响可以忽略，而低速作业时的散热可靠性是核心需求。在安装边界上，整体芯体的厚度控制在合理范围，不会过度占用动力舱的纵向空间，前掠角度经过反复校核，既保证迎风面的进风角度最优，也不会与动力舱内的发动机、皮带轮等周边部件发生运动干涉；风扇的供电接口采用标准车用接插件，防护等级满足户外作业的防尘防水要求，线束预留长度足够适配不同车型的布线需求，无需额外延长接线。

　　从实际使用的角度来看，该结构在场地作业车辆、小型农用改装车、非道路移动机械的冷却系统改装场景中具备较强的适配性，安装时无需对原有动力舱的主体结构做大规模切割改造，仅需通过可调支架固定在车架预留点位，连接进出水管与供电线路即可完成装配；日常维护时，可直接拆下导风罩清理芯体表面附着的灰尘、草屑等杂物，无需拆解整个总成，扇叶也可单独拆卸更换，降低后期维护成本。芯体的水室采用增强尼龙材质，相比传统铸铝水室重量更轻，抗震性能更好，不会因为长期振动出现开裂渗漏的问题，水室内部设置了导流筋，能够让冷却液在芯体内部均匀分布，避免出现局部流动死区导致的换热不均，提升整体换热效率的一致性。
