活塞驱动保险杠进气口机械结构设计

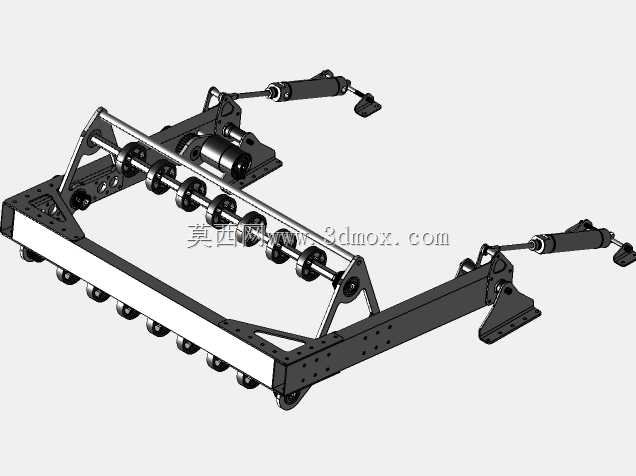

　　该结构为活塞驱动的保险杠进气口执行机构，主要应用于竞技类移动机器人的前端进气调节场景，在高速移动、对抗类竞技工况下，可根据设备运行状态主动调整进气通道的开合程度，兼顾行进过程中的气流导入效率与前端结构的抗冲击防护需求。从实际使用场景来看，这类机构需要在高振动、瞬时冲击的环境下保持动作可靠性，因此整体框架采用矩形管材拼接的桁架式结构，主体受力框架选用等截面矩形型材，通过螺栓组拼接形成刚性支撑基体，型材连接处设置带定位孔的角形加强件，避免频繁受冲击后出现连接松动。驱动单元采用双活塞对称布置的气动驱动方案，两侧驱动缸通过铰接支座分别固定在框架左右两端的安装座上，缸体尾部设置可调行程限位结构，可根据实际进气量需求调整活塞的伸出与缩回行程，

　　避免动作到位后出现硬碰撞损伤结构件。中间的导流调节组件采用多组同轴布置的导流辊结构，每根导流辊通过带座轴承固定在框架的横向支撑梁上，辊体两端设置联动摆臂，摆臂通过连杆与两侧活塞的输出端连接，当活塞做伸缩动作时，可通过连杆机构带动所有导流辊同步偏转，实现进气通道通流面积的连续调节。从安装边界来看，整体结构的安装基准面为框架底部的四个带腰型孔的安装支脚，支脚的腰型孔预留了前后方向的调整余量，可适配不同前端保险杠的安装孔位偏差，安装时可通过调整支脚位置保证导流辊的转动轴线与保险杠进气格栅的横向基准平行，避免动作过程中出现卡滞。设计过程中，为了平衡结构强度与整体重量，框架的非受力区域开设了阵列式减重孔，减重孔的边缘做了倒角处理，

　　避免应力集中导致框架受冲击时出现开裂；驱动缸的铰接支座采用沉头螺栓与框架连接，螺栓头部完全沉入支座的沉孔内，不会突出结构表面干扰外部保险杠蒙皮的安装。导流辊的辊体采用空心薄壁结构，在保证辊体自身刚性的前提下降低转动惯量，让活塞驱动时的动作响应更迅速，辊体表面做了哑光硬质氧化处理，可减少气流通过时的紊流产生，同时避免长期接触带粉尘的气流出现表面锈蚀。联动连杆的连接处采用自润滑衬套，无需定期加注润滑脂即可在高频动作下保持低摩擦阻力，适配竞技场景下免维护、高可靠的使用要求。两侧的驱动缸进气管路采用沿框架内侧走线的布置方式，管路上设置了管夹固定，避免设备高速移动时管路晃动与其他结构产生摩擦破损，管路接头选用快插式结构，便于现场快速拆装维护。

　　在动作逻辑上，该机构可通过电磁阀控制活塞的两位置动作，也可搭配比例阀实现导流辊角度的无级调节，当设备处于高速行进状态时，导流辊偏转至最大通流位置，引导外部气流直接进入设备内部的散热通道，为动力单元、控制单元提供足够的冷却气流；当设备处于对抗碰撞工况时，导流辊偏转至闭合位置，让前端框架形成完整的受力面，避免外部硬物通过进气口进入设备内部损伤核心元器件，同时闭合状态下的整体结构抗侧向冲击能力更强，可承受正面的瞬时碰撞载荷而不出现结构变形。从结构细节来看，所有转动副的位置都设置了轴向限位挡圈，避免设备在剧烈振动下出现转轴窜动，框架的所有外露棱边都做了圆角处理，防止安装维护过程中划伤操作人员，也避免气流高速通过时产生尖锐的风噪。
