FRC竞赛定制双电机减速转向轮组结构

　　在青少年机器人竞赛的移动底盘设计场景中，转向轮组的性能直接决定了整机的机动性、走位精度与对抗过程中的响应速度，这套转向轮组结构正是针对FRC赛事的高强度对抗、快速走位需求开发的集成式行走转向单元，区别于市面上通用的AGV转向舵轮，它完全围绕竞赛场景的功率密度、安装空间、响应速度要求做了定向优化。从实际使用场景来看，这类轮组主要搭载在需要全向移动、快速变向的竞赛机器人底盘上，既可以作为对角布置的舵轮配合随动轮实现差速转向，也可以四个轮组全配置实现真正的全向移动，满足赛事中快速突进、横移规避、精准对位投放机构的动作需求，在日常的教学机器人开发、小型AGV原型验证场景中也具备参考复用价值。

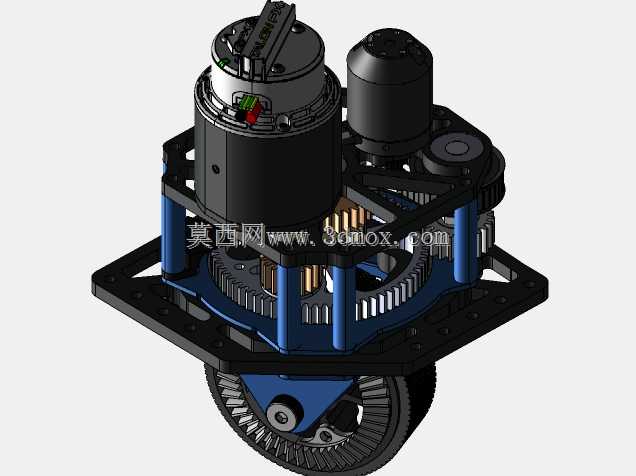

　　功能特性上，这套轮组将转向驱动与行走驱动完全集成在同一安装基座上，两个动力单元各司其职：负责定向的动力单元经过固定减速比的减速机构输出扭矩，直接驱动轮组的转向支承结构转动，实现轮组朝向的0-360度连续调整，大减速比的设计可以在电机额定功率下输出足够的转向保持扭矩，避免对抗过程中被外力撞击导致轮向偏移；负责行走的动力单元同样经过匹配的减速比增扭后，直接驱动行走轮转动，经过减速比匹配后，轮组线速度可以满足竞赛场地内的快速移动需求，同时保留足够的爬坡、带载启动扭矩，不会出现急加速打滑、带载不动的情况。两套减速机构都采用平行齿轮组布局，结构紧凑，传动效率高，没有冗余的传动链路，反向间隙控制在较小范围内，转向角度的控制精度可以满足闭环定位的需求。

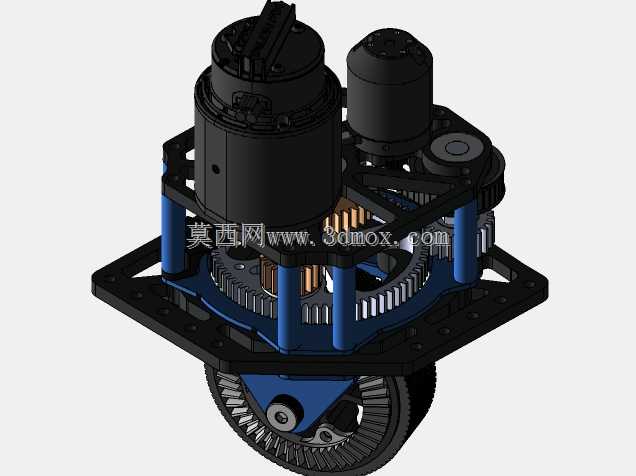

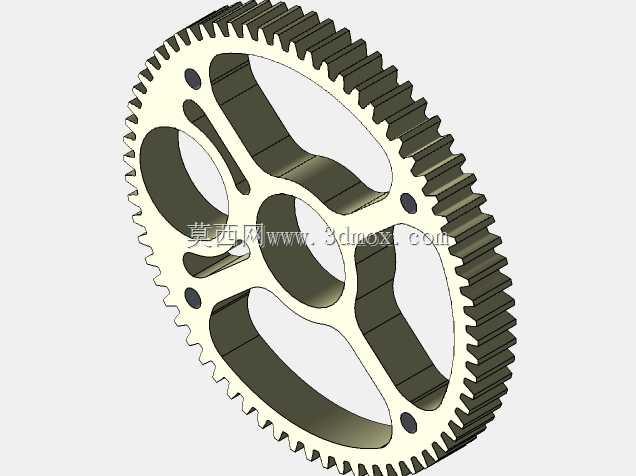

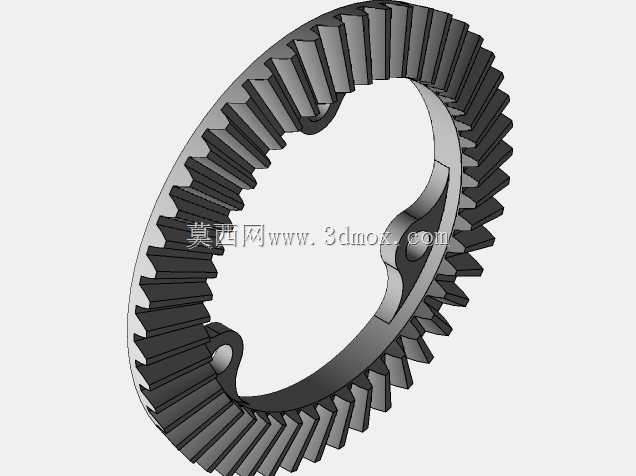

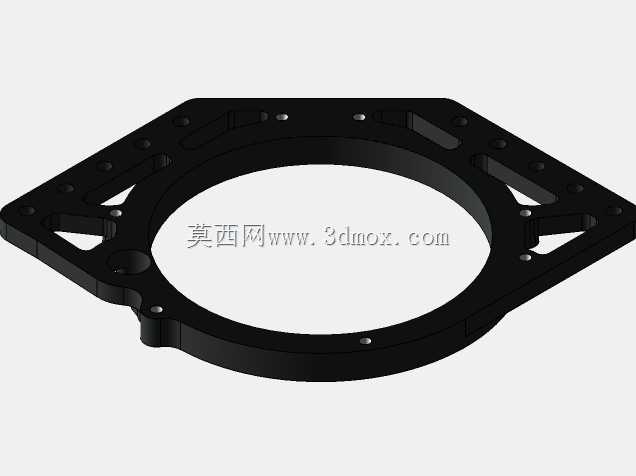

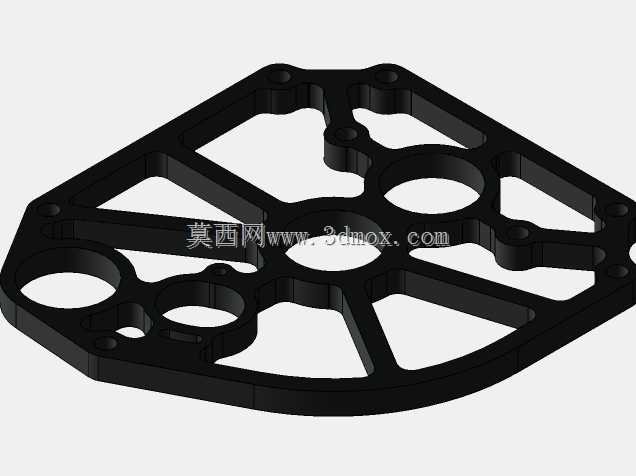

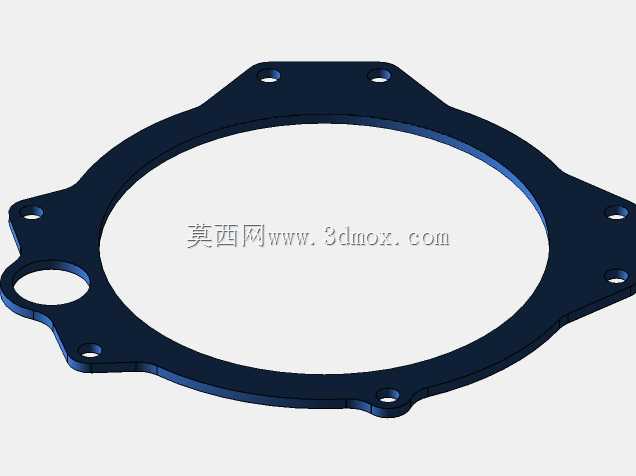

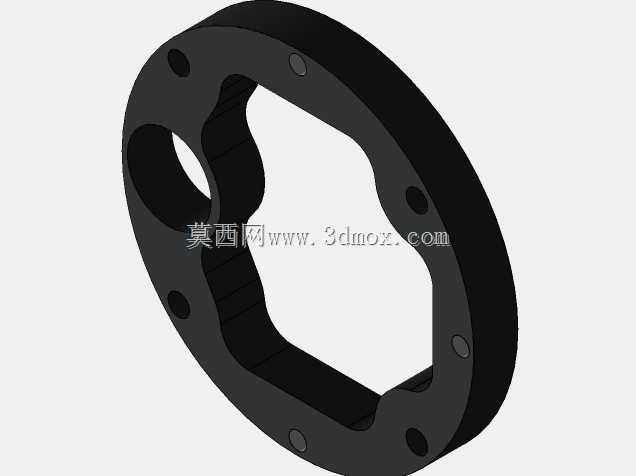

　　设计思路上，整套结构采用分层堆叠的布局逻辑，最下方是带安装法兰的基座底板，作为整个轮组与机器人底盘的连接界面，底板上预留了成圈布置的安装孔位，可以适配不同规格的铝型材底盘、板材底盘的安装需求，安装时不需要额外做复杂的转接件，直接通过螺栓紧固即可完成固定。底板上方通过多根等高支撑柱固定上层的电机安装板，两个动力电机分别固定在安装板的对应位置，电机输出轴直接与初级减速齿轮连接，省去了联轴器等额外连接部件，进一步压缩了整体的竖向安装高度，对于竞赛机器人普遍紧张的底盘内部空间来说，更低的安装高度意味着可以给上层的执行机构、电池、控制元件留出更多布置空间，同时降低整机重心，提升对抗过程中的稳定性。转向支承部分采用大直径的回转齿圈结构，齿圈同时作为转向减速的末级从动齿轮，既承担了转向传动的功能，又作为转动副承受行走轮传递过来的径向、轴向载荷，一体多用的设计减少了零件数量，降低了装配复杂度，齿圈下方直接连接行走轮的支承架，行走轮的减速齿轮组集成在支承架内部，动力从上层电机通过中空的回转结构传递到行走轮，避免了走线缠绕、传动干涉的问题。

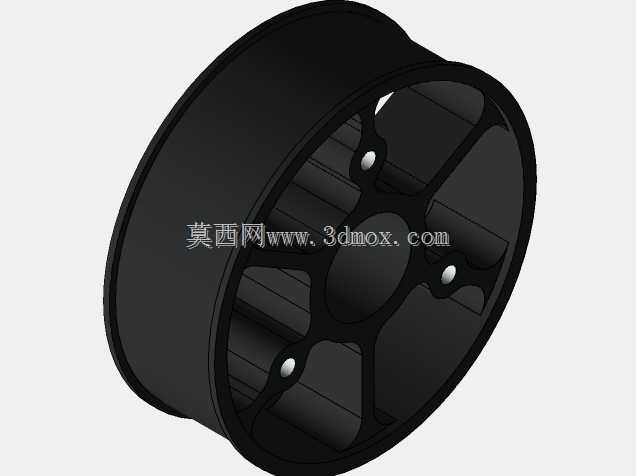

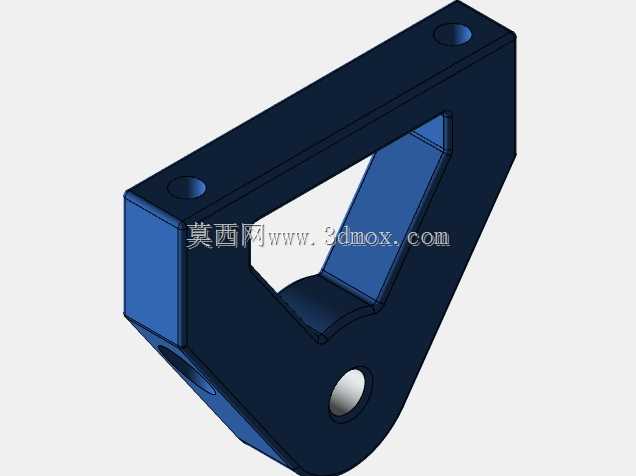

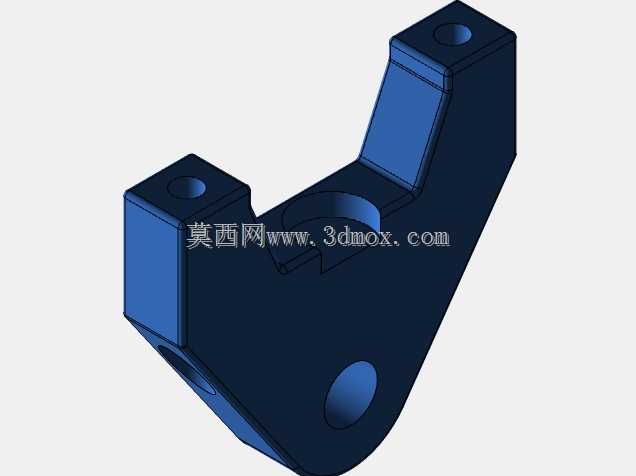

　　安装边界方面，整套轮组的基座为正方形法兰结构，安装孔位的中心距按照通用竞赛机器人的铝型材间距设计，竖向安装高度从底板安装面到电机顶部的尺寸控制在紧凑范围内，不会过度占用底盘上下的空间；行走轮的直径经过匹配减速比与目标转速选型，轮面宽度足够提供竞赛场地地毯面上的抓地力，轮组的转动半径控制在基座轮廓范围内，转向过程中不会超出安装法兰的边界，设计底盘安装位时只需要预留出法兰对应的方形空间，不需要额外给转向动作预留周边间隙，方便底盘整体的布局规划。支撑柱采用等距布置，既承担上层电机与安装板的支撑载荷，又作为减速齿轮组的轴向定位参考，装配时可以通过支撑柱的高度快速定位上下层板的平行度，保证齿轮啮合的间隙在合理范围内，降低装配调试的难度。所有的齿轮传动部位都预留了润滑脂填充空间，日常维护时不需要完全拆解结构即可完成润滑保养，适应竞赛场景下高强度连续运行的使用需求，长时间训练、比赛过程中不会因为传动部件润滑不足导致卡滞、磨损过快的问题。行走轮的支承架两侧采用对称的轴承支承结构，承受行走过程中的冲击载荷，即使在对抗中被其他机器人撞击、快速过障碍时，轮轴也不会出现变形、卡滞的情况，结构强度完全满足赛事中的冲击载荷要求。
