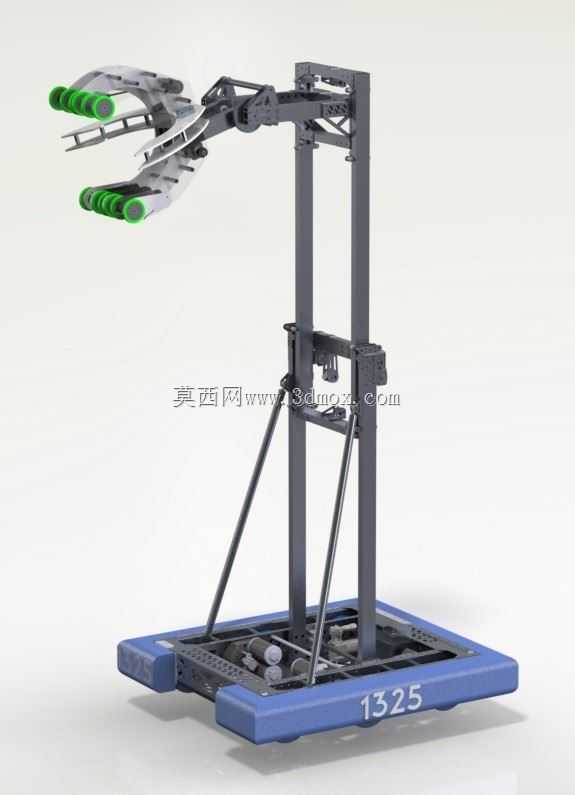

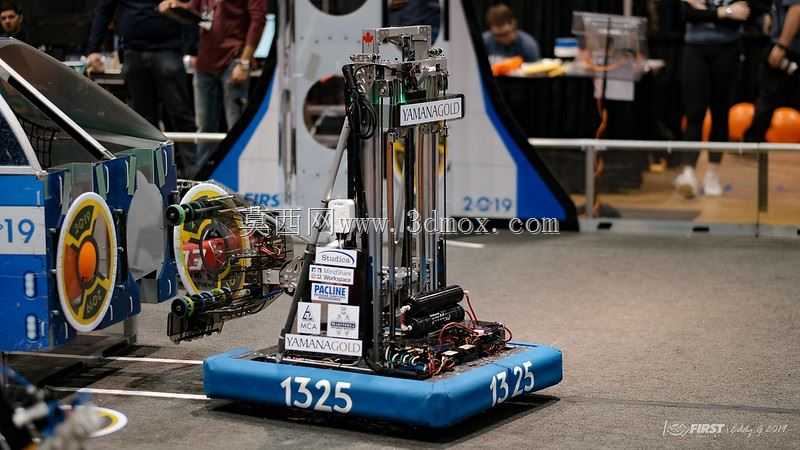

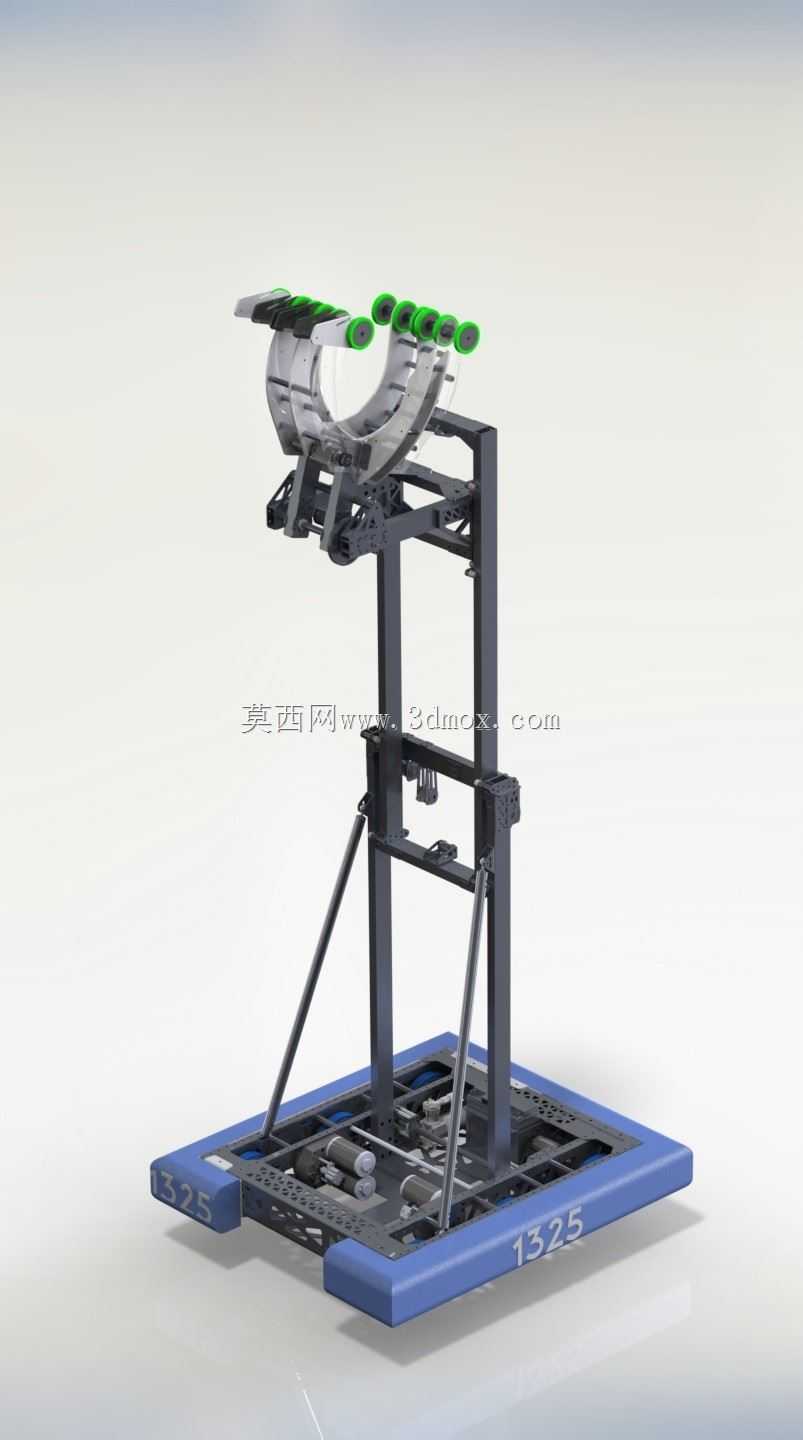

FRC赛事1325号竞技参赛机器人结构

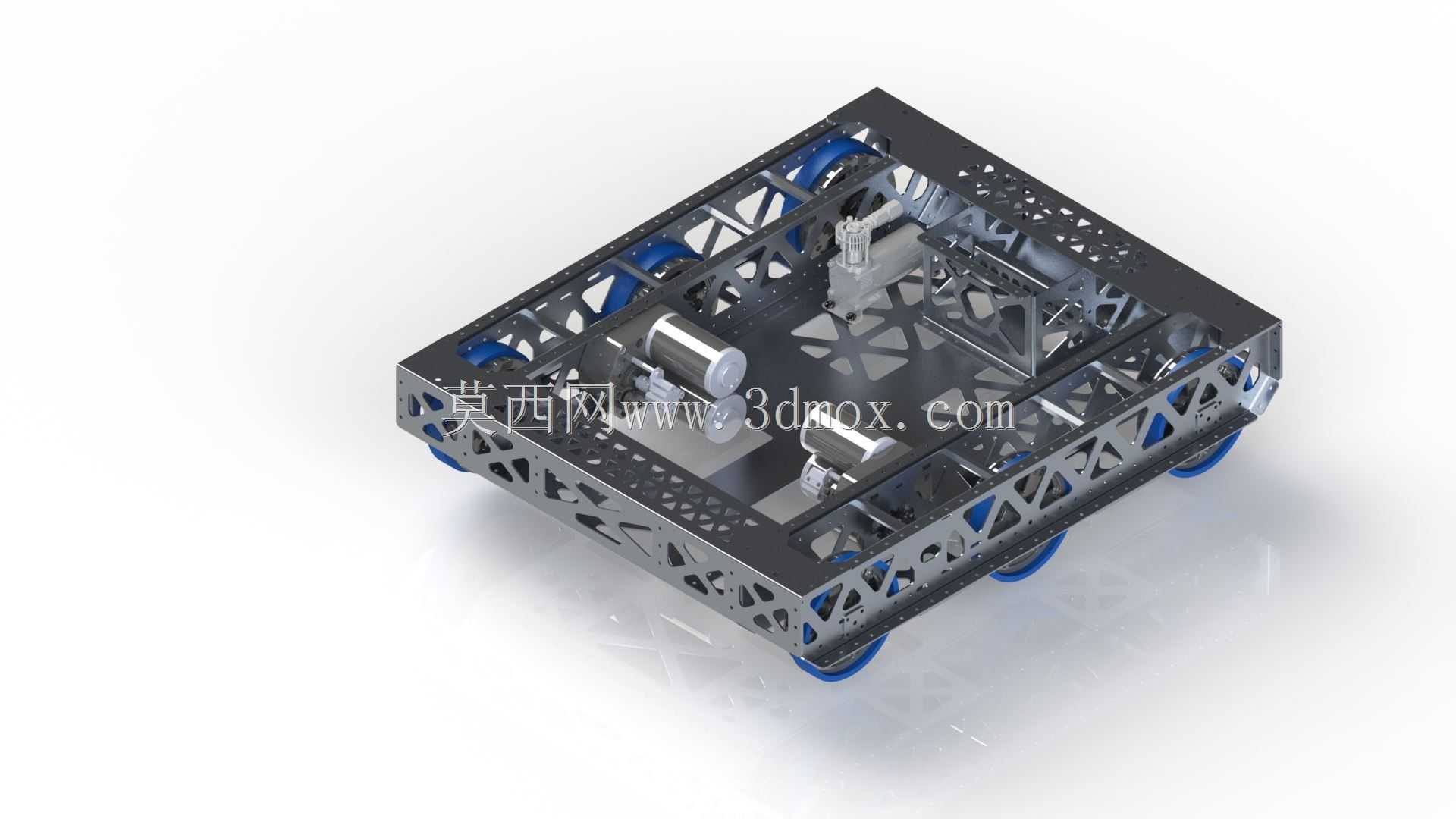

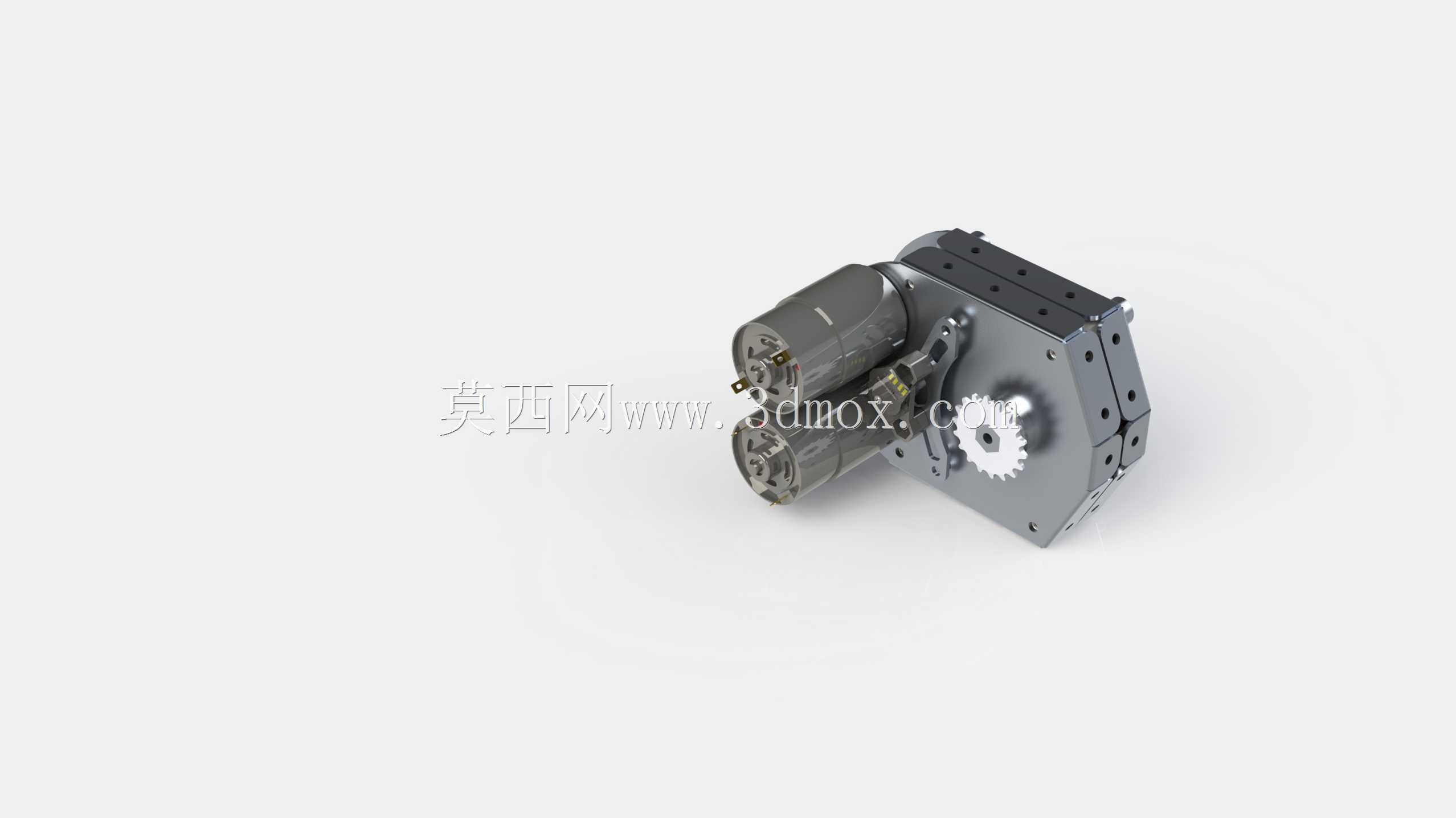

　　该款竞技机器人主要面向青少年工程创新赛事场景使用，核心用途是在指定竞赛场地内完成快速穿越、障碍规避、道具拾取与垂直提升投放等系列竞技任务，所有结构设计均围绕赛事规则下的动作需求展开，兼顾高速移动的稳定性与重载提升的可靠性。从底盘行走部分来看，整机采用六轮坦克式驱动布局，轮组选用6英寸规格行走轮，特意预留了足够的离地间隙，能够在场地存在接缝、轻微凸起或散落小型道具碎屑的工况下平稳通行，不会出现传动剐蹭、卡滞滞停的问题，适配竞赛场地常见的平整硬质铺装地面，轮系与底盘架体采用钣金结构连接，在保证整体连接强度的前提下，尽可能压缩了非必要的结构重量，为上部升降机构预留更多载重冗余。传动系统采用双速变速箱设计，

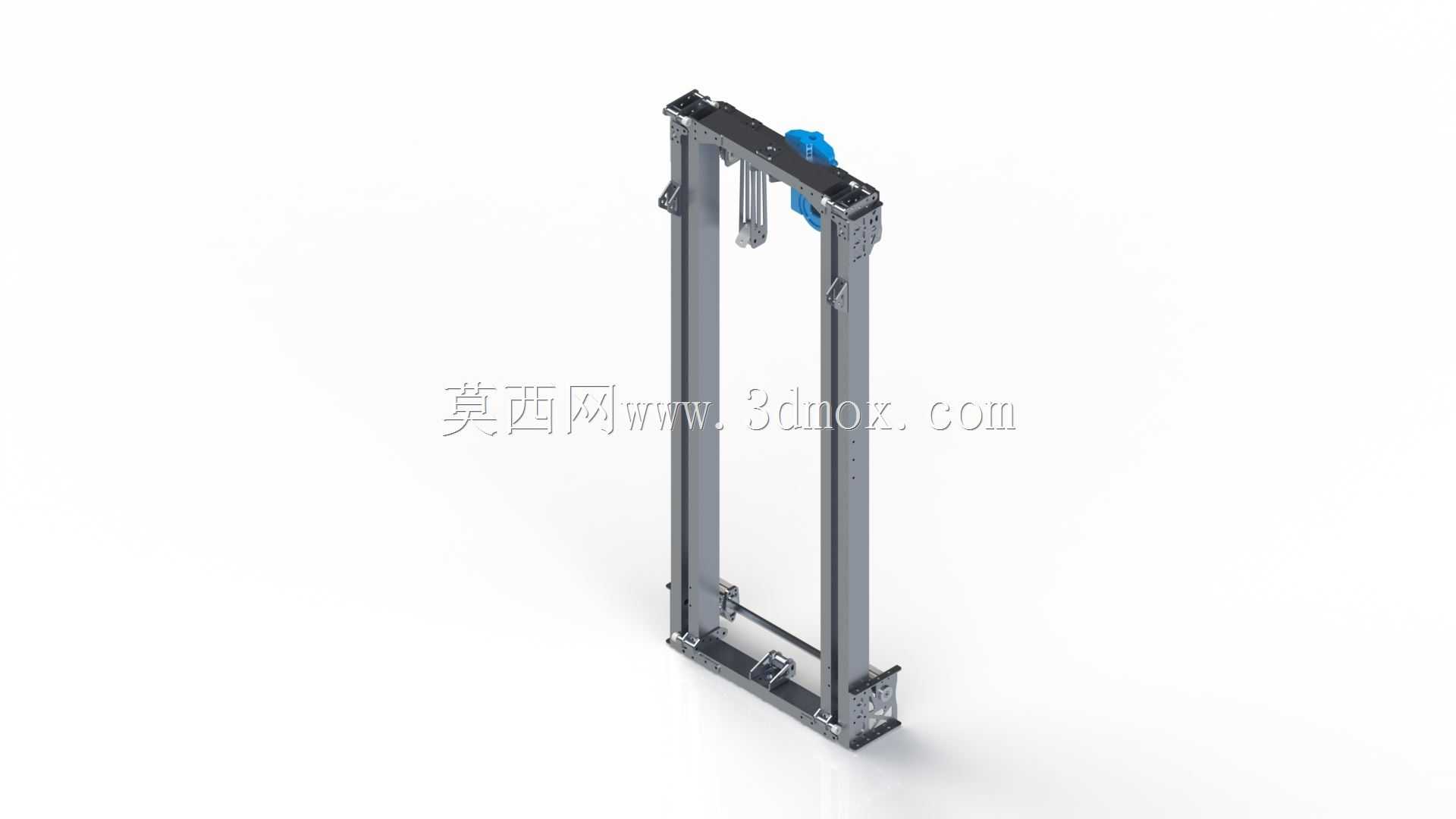

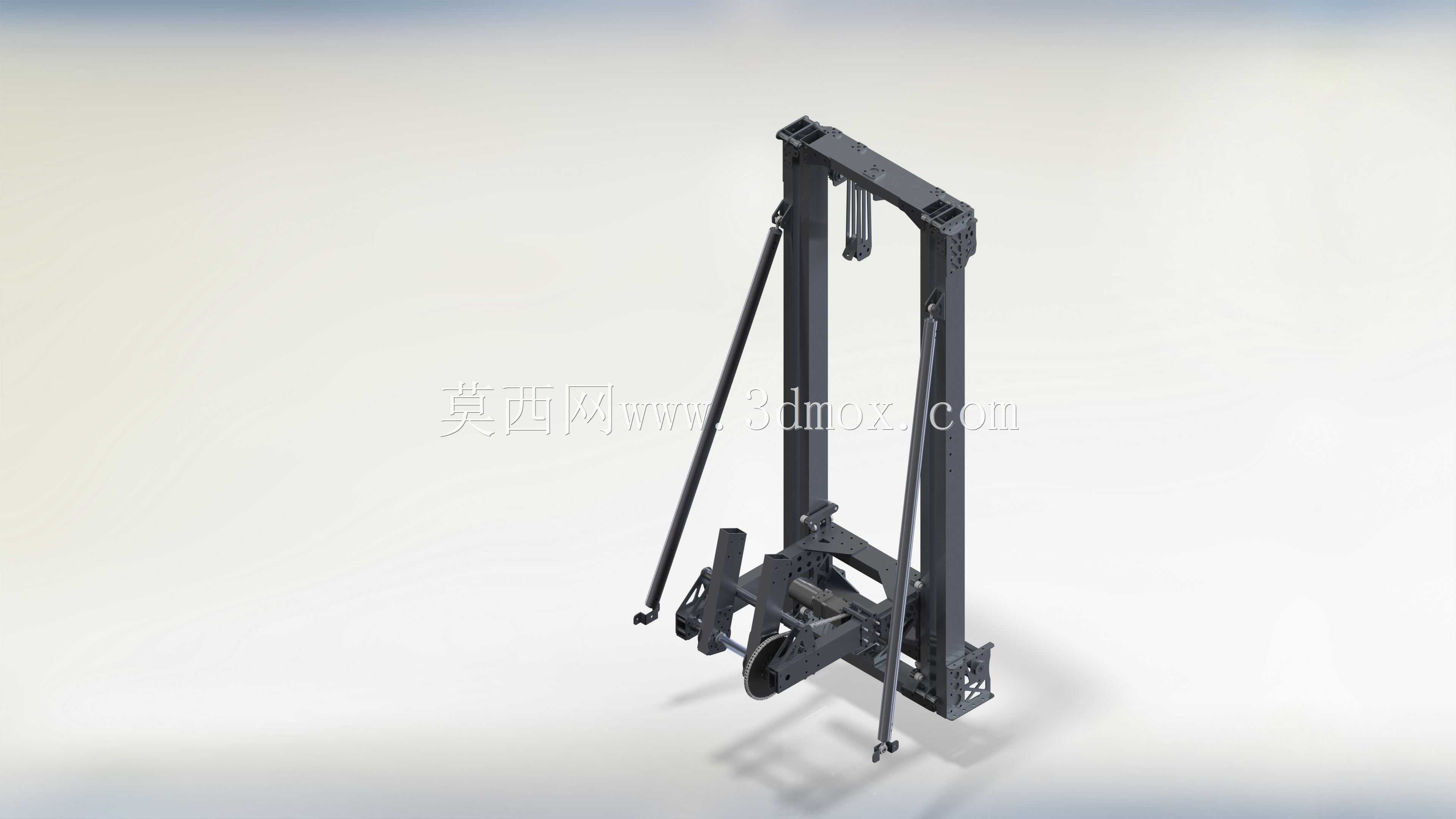

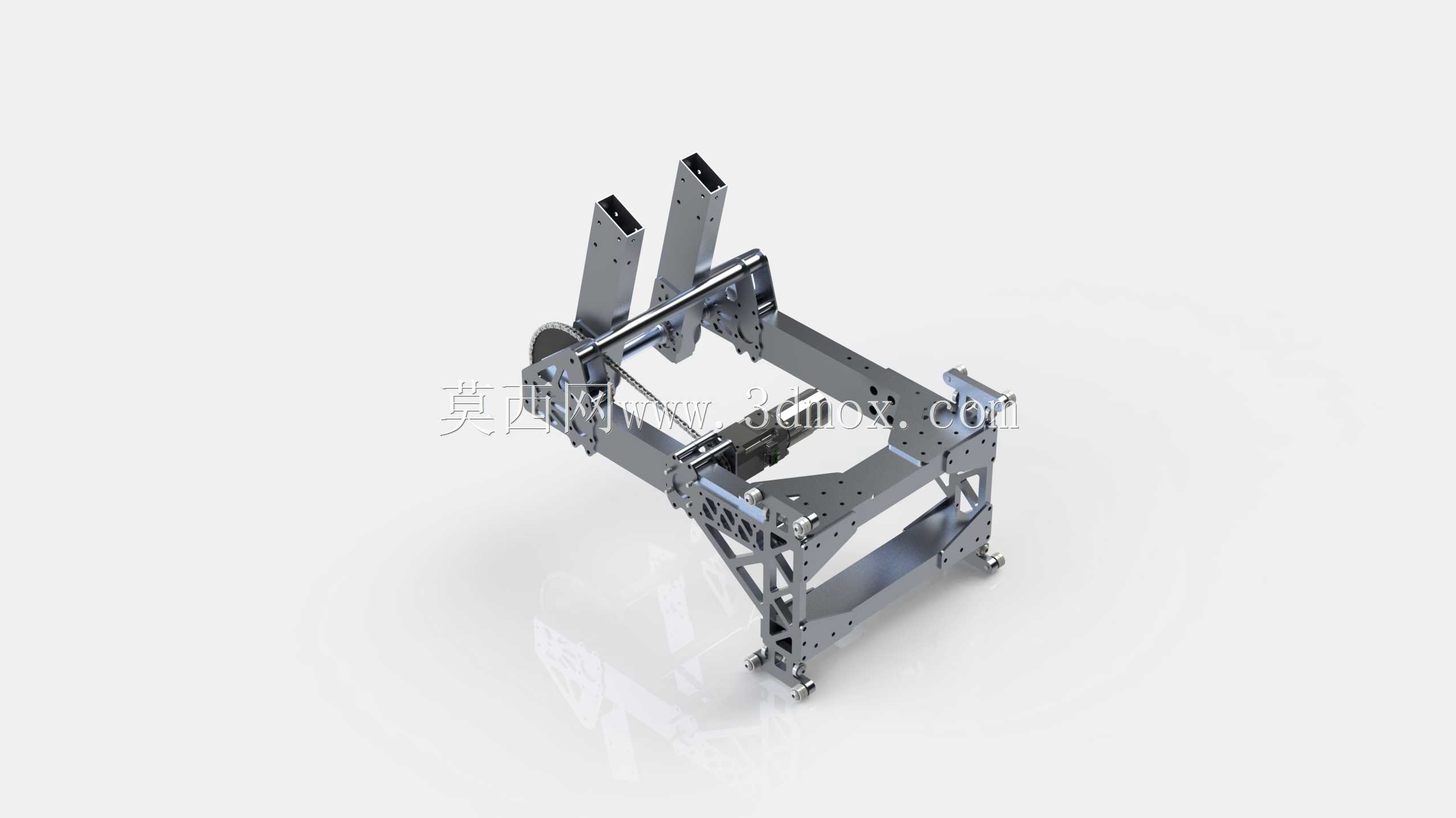

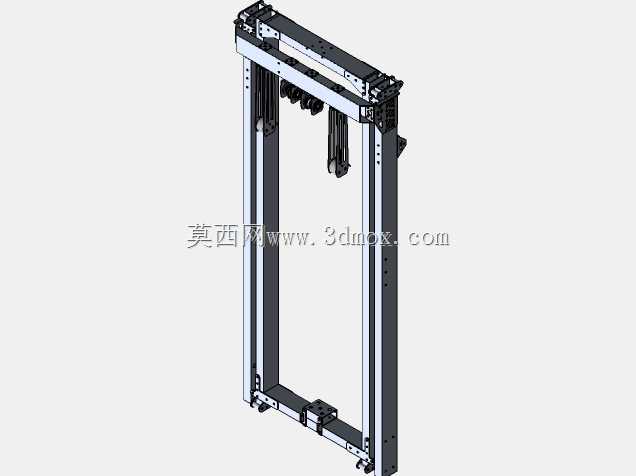

　　两个档位分别对应不同的竞技动作需求：高速档可支持整机达到14英尺每秒的直线行进速度，适用于长距离场地穿越、快速抢占点位的场景，能够在赛事计时规则下压缩转场移动的时间消耗；低速档对应6英尺每秒的行进速度，主要用于防御卡位、近距离对位调整的工况，该档位下传动系统输出扭矩更大，轮组抓地稳定性更强，在与其他参赛机器人发生接触对抗时，不会轻易出现位移打滑、姿态偏移的问题，能够稳定保持卡位姿态。上部垂直升降结构采用两级级联电梯设计，整套升降机构围绕定制轴承座搭建传动链路，轴承座的安装位置经过反复调校，保证各级升降架体在伸缩过程中不会出现卡滞、偏摆的问题，整套升降结构的总行程可达64英寸，能够满足赛事规则下特定棋子道具7英尺高度的提升投放需求，

　　在165磅失速负载的工况下，完成全行程升降的时间仅为0.91秒，兼顾了提升负载能力与动作响应速度，适配赛事中快速完成道具投放的得分需求。腕部组件设置在升降结构的顶端，是直接对接竞赛道具的执行端，结构设计上预留了标准的安装接口，可根据不同赛季的道具形状、抓取需求快速更换末端执行件，不需要对上部升降架体进行大规模改动，降低了后续迭代改型的设计成本。整机底盘采用包裹式缓冲结构，在与场地边界围挡、其他参赛机器人发生碰撞时，能够通过缓冲层吸收冲击能量，避免内部传动、电控部件受到刚性冲击损坏，底盘侧面标注的编号区域采用凹陷式设计，避免剐蹭导致标识脱落，满足赛事的设备识别要求。从安装边界来看，整机的横向宽度、纵向长度均严格符合赛事规则的尺寸限制，

　　在升降结构完全收回的状态下，整机高度满足入场检录的尺寸要求，不会出现超规无法参赛的问题；所有传动部件的安装位置均预留了足够的维护操作空间，在赛事间隙出现部件故障时，可快速完成拆装更换，不需要对整机进行大面积拆解。结构设计过程中，对传动链路的受力点进行了针对性加强，比如轮系与底盘的连接位、升降结构的底部固定位、腕部组件的旋转连接位，均采用加厚钣金件或加强筋结构补强，避免长时间竞技动作下出现结构疲劳变形；所有走线均沿架体内部的走线槽布置，不会出现线缆外露被轮组卷入、被升降结构夹损的问题，提升了整机在高强度竞技过程中的运行可靠性。
