双环铰接式钣金锁臂结构设计

　　这款锁臂属于典型的钣金冲压成型锁止构件，在工业柜锁、设备舱门锁紧、小型机电装置的开合限位场景中应用十分广泛，日常接触到的通讯机柜侧门锁、自动化设备防护门卡扣、小型仪器舱盖锁止结构里，都能见到这类构件的身影，它承担着锁止状态承载、开合动作传导、配合锁芯完成位置锁定的核心作用，是锁具总成里直接传递锁止力、衔接锁芯与门体卡扣的关键受力零件。

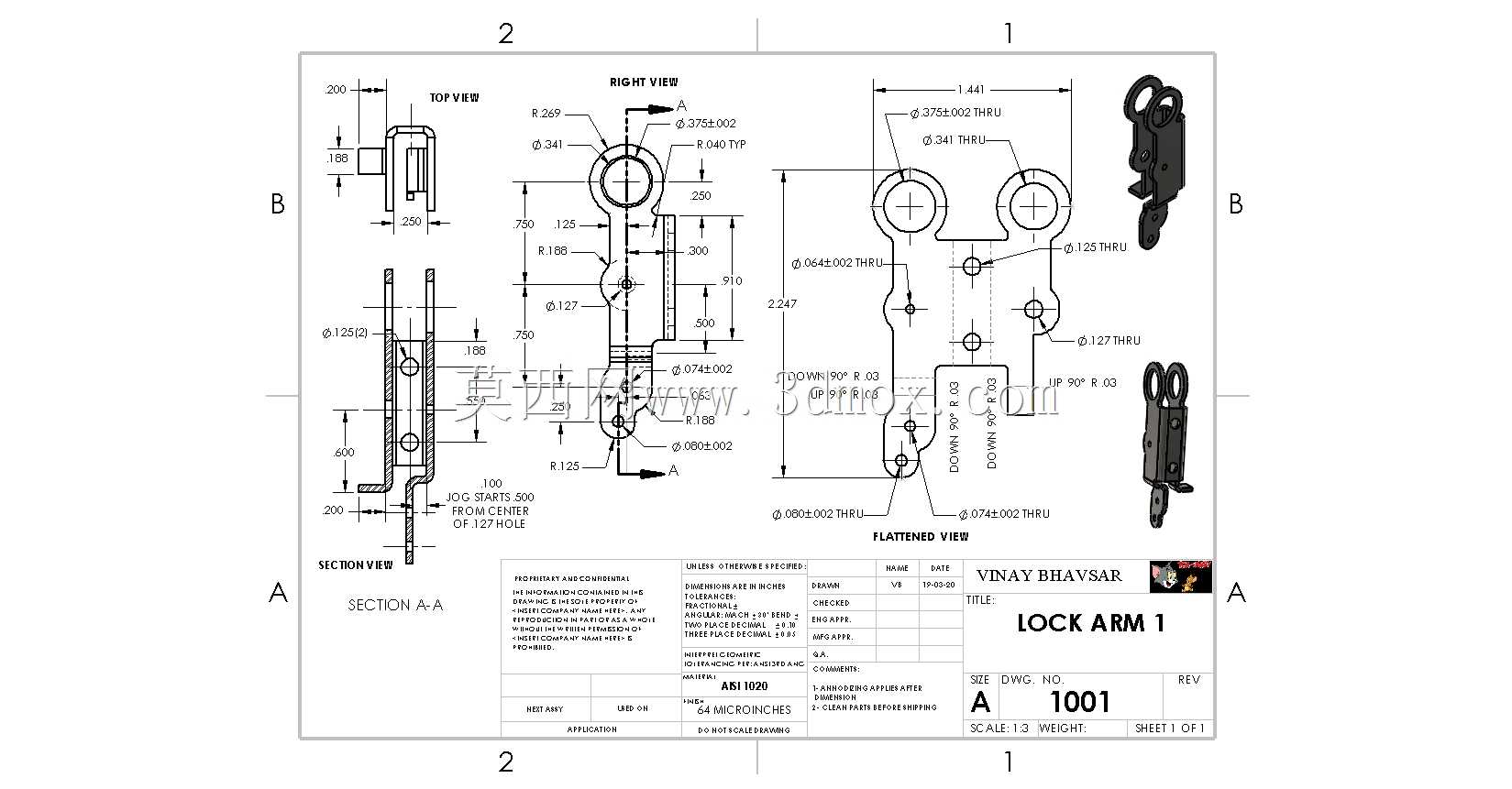

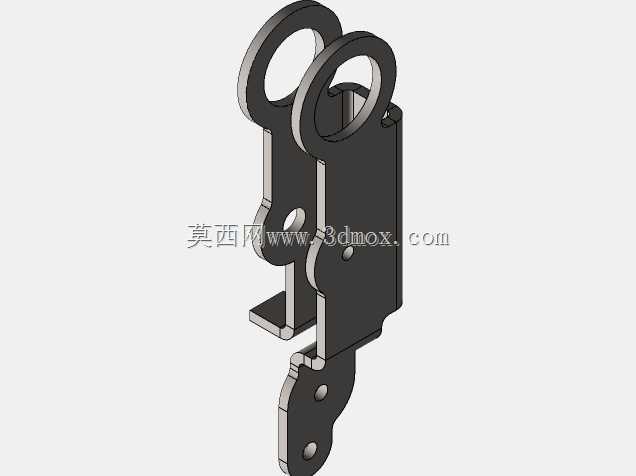

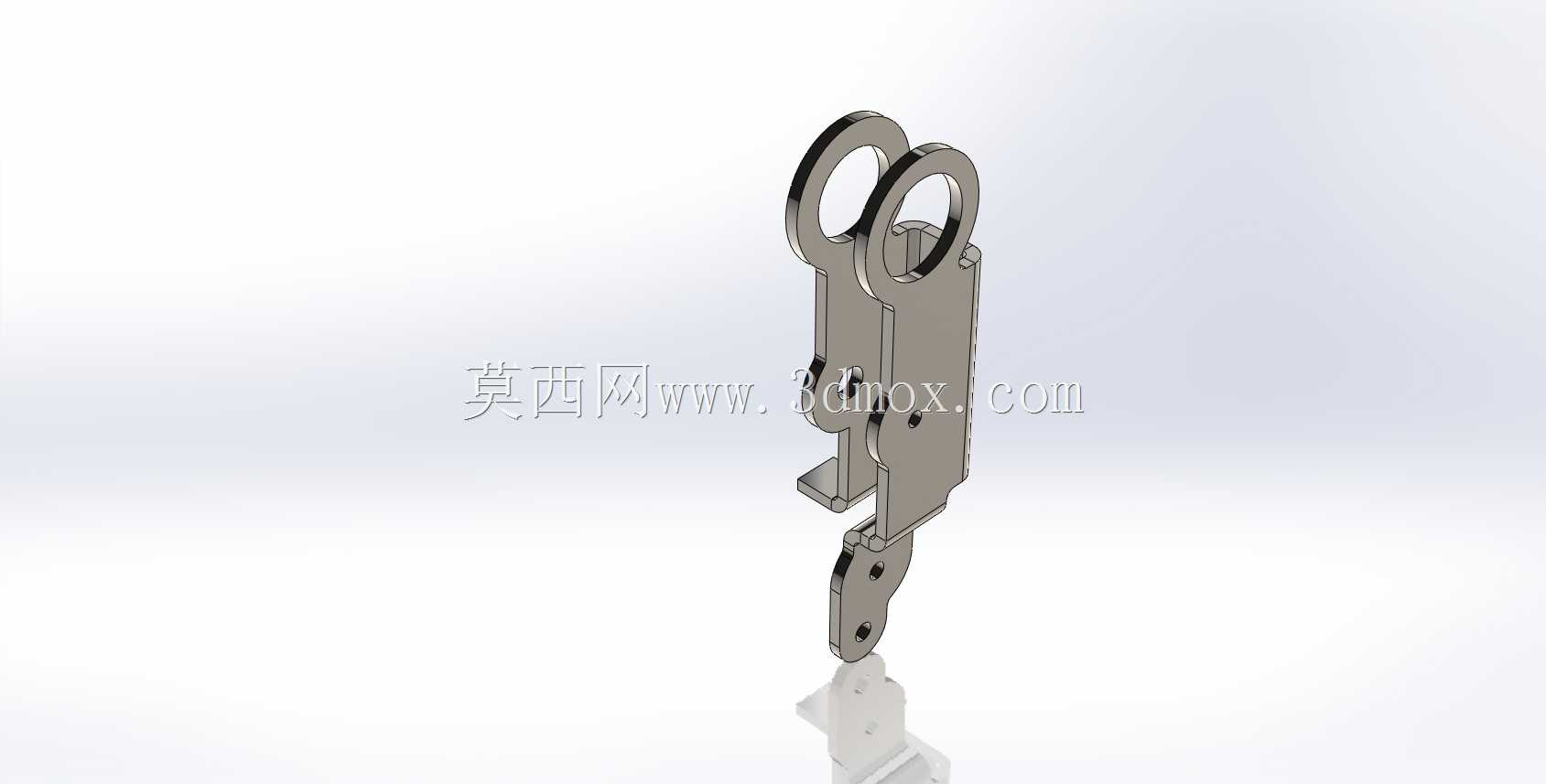

　　从结构设计逻辑来看，整体采用等厚钣金板材经落料、冲孔、折弯多道工序成型，上部设置的两个同轴环形铰接孔，是整个构件的安装旋转基准，装配时通过销轴穿过这两个孔位，将锁臂铰接在锁具基座上，让锁臂可以绕销轴做定轴转动，两个环孔的同轴度公差控制在0.05mm以内，避免转动过程中出现卡滞、偏磨的问题，环孔边缘做了翻边强化处理，提升孔位的抗挤压强度，应对频繁开合带来的销轴磨损。锁臂的主体杆身做了局部压筋处理，在不增加板材厚度的前提下提升构件的整体抗弯刚度，避免锁止受力时杆身出现弯曲变形，导致锁止间隙过大、锁紧失效的问题。下部的锁钩端头是直接实现锁止功能的部位，端头的卡接面做了15度的导向斜角，在门体闭合过程中可以顺着卡扣斜面滑入锁止位，不需要额外施加过大的按压力就能完成锁合，卡接面的平直段长度经过匹配计算，刚好能卡住对应规格的锁扣，保证锁止后不会出现松脱、晃动的情况，同时预留了0.2mm的配合间隙，避免温度变化带来的热胀冷缩导致锁止卡滞。

　　从安装边界来看，这款锁臂的旋转中心到锁钩卡接面的中心距经过精准核算，适配常规小型柜锁的安装尺寸，铰接孔的孔径匹配标准直径的圆柱销轴，不需要额外定制非标连接件就能完成装配，整体厚度方向的尺寸控制在钣金板材厚度加折弯余量的范围内，安装时不会和锁具外壳、门体内侧的加强筋产生运动干涉，转动行程内的所有运动点位都做了干涉校验，保证从解锁位到锁止位的整个转动过程顺畅无阻碍。构件上设置的两处小凸台，是和锁芯拨块配合的受力点位，锁芯转动时拨块推动这两个凸台，带动锁臂绕铰接轴转动，完成解锁和锁止的动作，凸台的位置经过行程匹配，刚好对应锁芯90度转动的行程范围，不会出现转动过度或者行程不足导致锁止不到位的问题。

　　在实际使用场景中，这类钣金锁臂相比铸造成型的锁具零件，生产效率更高，成本更可控，同时钣金件的抗冲击韧性更好，在受到意外外力撞击时不容易出现脆断失效的情况，表面处理可以根据使用场景选择镀锌、喷塑或者钝化处理，适配室内、户外等不同的防腐要求。设计过程中针对钣金折弯的回弹量做了预先补偿，保证折弯后的杆身直线度符合装配要求，所有的冲孔毛刺都做了倒钝处理，避免装配过程中划伤操作人员，也防止毛刺脱落掉入锁具内部造成卡滞。锁臂的整体受力路径经过优化，从锁钩承受的外拉力，通过杆身传递到上部的铰接孔，整个受力路径上没有应力集中的尖角部位，所有转角处都做了圆角过渡，避免长期交变受力下出现疲劳断裂的问题，能够满足上万次开合循环的使用寿命要求。
