带轮式底座复古仿古火炮摆件结构设计

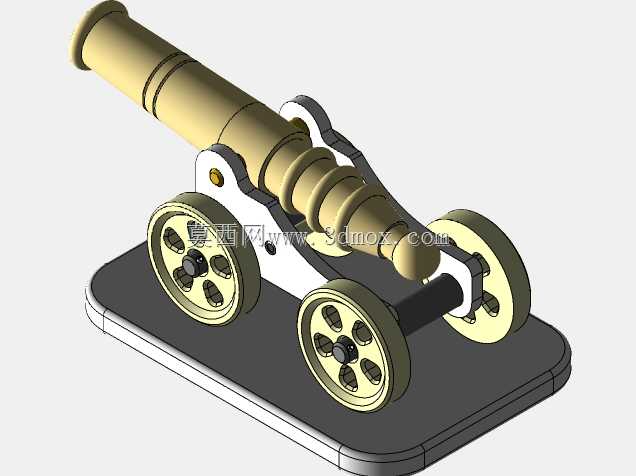

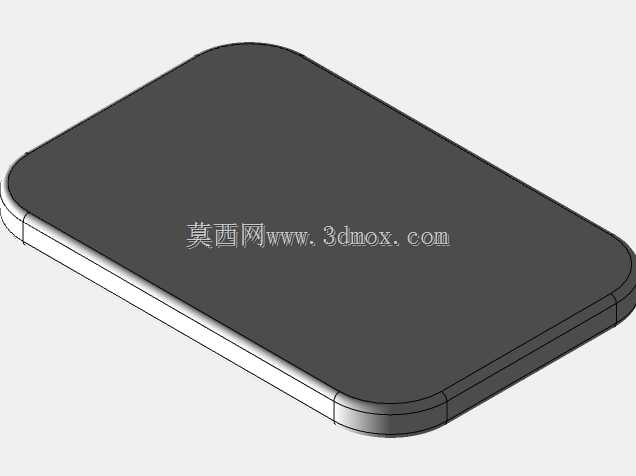

　　这款仿古轮式火炮的三维结构设计，最初的构思来源于近代前膛火炮的等比例缩小复刻，核心定位是面向工艺摆件、文创藏品、桌面陈设场景的结构还原，并非具备实际发射功能的制式装备，所有结构设计都围绕静态展示的稳定性、细节还原度、拆装便捷性三个核心维度展开。先从安装边界说起，整套结构的底座采用带圆角的矩形平板设计，平板边缘做了1.5mm的倒圆角处理，避免尖锐边角带来的磕碰风险，底座整体长宽比控制在3:2，放置在桌面时的支撑面完全覆盖上部轮架与炮管的投影范围，静态放置时的重心垂线落在底座几何中心偏前10mm的位置，刚好匹配炮管前伸带来的重心偏移，即便受到轻微的横向触碰，也不会出现侧翻问题，底座底部预留了0.8mm的浅槽，可以粘贴防滑绒垫，

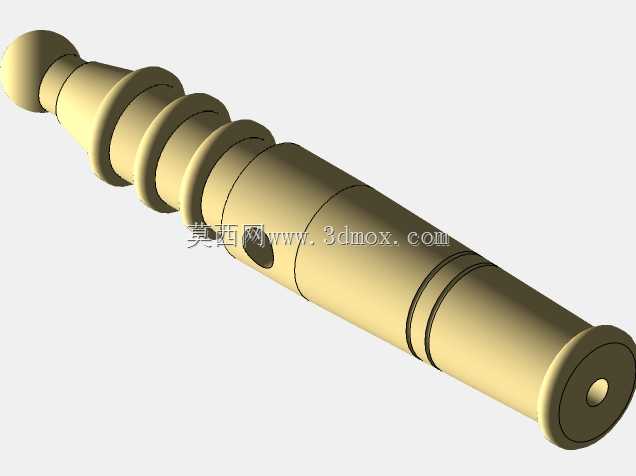

　　进一步提升放置时的摩擦力，适配木质、玻璃、金属等不同材质的桌面陈设场景。炮管部分的设计完全参考了18世纪舰载滑膛炮的外形特征，从炮口到炮尾依次做了多道环形加强筋结构，这些加强筋并非单纯的装饰元素，在结构层面可以模拟原炮铸造时的加强箍结构，同时在3D打印或者金属铸造加工时，能够提升长筒状炮管的结构刚性，避免长径比过大带来的弯曲变形问题；炮管内壁做了实心填充处理，没有预留发射药室与弹膛结构，从根源上消除了改装为发射装置的可能性，符合工艺摆件的安全设计要求，炮尾的球状尾纽结构完全还原原炮的设计细节，尾纽中心预留了2mm的定位孔，可以和炮架后部的调节支臂配合，实现炮管俯仰角度的小范围调整，调整角度范围控制在-5度到20度之间，

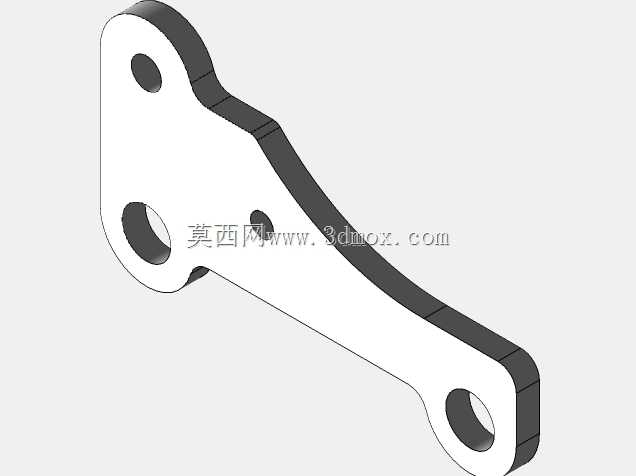

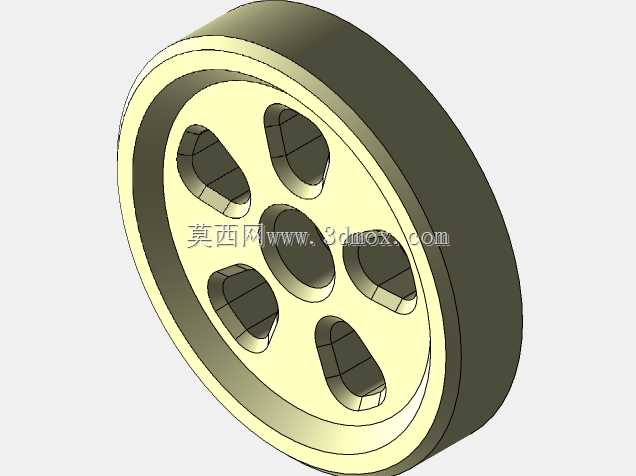

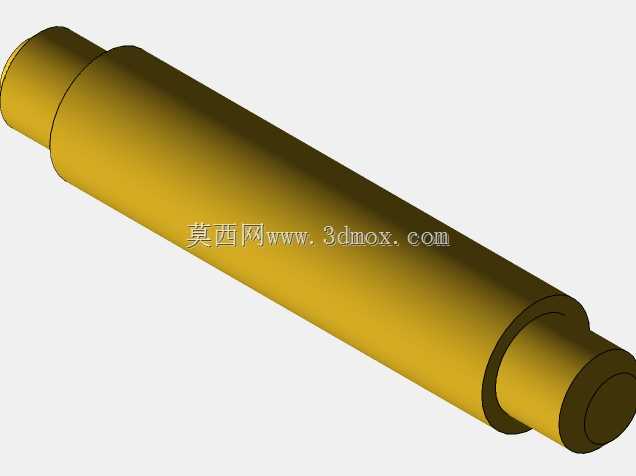

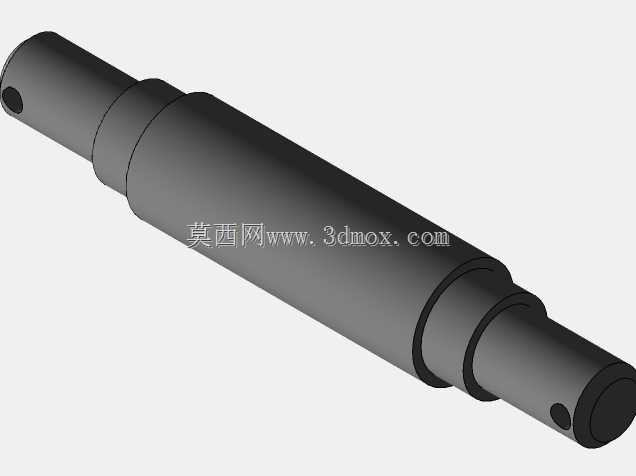

　　调整到位后依靠侧面的紧定螺钉锁止，既可以模拟不同的发射仰角姿态，也不会因为角度过大导致炮管与轮架发生结构干涉。轮架部分采用双侧板式结构，左右两侧的架板通过三根横向销轴连接固定，前部的销轴作为炮管俯仰的旋转轴，中部的销轴用于固定轮轴的安装座，后部的销轴作为俯仰调节的限位结构，架板外形做了弧形过渡处理，完全复刻原炮的木架轮廓，同时在架板与炮管接触的位置预留了0.5mm的间隙，避免炮管俯仰转动时出现摩擦卡顿。行走轮部分采用四轮对称布局，前后轮的结构参数完全一致，轮辐采用六孔镂空设计，既还原了原炮的木质辐条轮外形，也能够减轻整体结构的重量，轮缘部分做了2mm的凸起模拟原炮的铁箍结构，轮孔内镶嵌了铜套作为滑动轴承，轮轴采用台阶轴设计，两端通过卡簧固定，保证轮子转动时无轴向窜动，转动阻尼均匀，用手拨动后可以顺畅转动3到5圈，提升摆件的交互把玩体验。在实际应用场景中，这款结构除了作为桌面工艺摆件之外，还可以作为军事主题展馆的微缩展陈模型、影视道具的等比例参考原型、青少年机械科普的教学演示模型，整套结构的所有零件都采用模块化设计，炮管、轮架、轮子、底座都可以单独拆分，方便进行不同材质的表面处理，比如炮管做黄铜做旧处理、架板做胡桃木纹理涂装、轮子做铸铁发黑处理、底座做哑光黑磨砂处理，能够匹配不同风格的陈设需求。设计过程中特意规避了细小易脱落的零件，所有连接位置都采用过盈配合或者螺钉紧固，最小的零件尺寸也控制在5mm以上，避免出现零件脱落误吞的风险，

　　适配全年龄段的收藏与把玩需求；结构的所有棱角位置都做了倒圆角处理，没有尖锐的毛刺结构，即便徒手把玩也不会出现划伤问题。整套结构的装配逻辑完全参考真实火炮的装配流程，先将轮轴固定在两侧架板之间，再将轮子安装到轮轴两端锁止卡簧，之后将炮管通过前部销轴安装到架板的炮耳位置，安装后部的俯仰调节支臂与紧定螺钉，最后将组装完成的炮架总成通过三个沉头螺钉固定到底座上，整个装配过程不需要特殊工具，普通用户按照装配指引就可以完成组装，也方便后期拆解进行表面维护或者零件更换。在结构强度校核层面，炮管与架板的连接位置、轮轴的受力位置都做了加厚处理，即便整体从1米高度自由落体到木质地面，也不会出现结构断裂或者零件脱落的问题，满足日常把玩与陈设的强度要求。
