带法兰底座六角铰接支撑构件结构设计

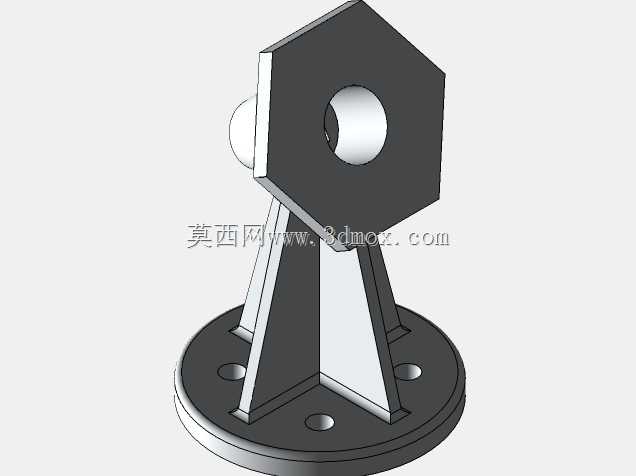

　　满足大部分轻型检测元件的安装平面度要求。中间的支撑段采用了三片均布的筋板结构，筋板分别连接法兰盘面和上方的六角接头部分，这种三角筋的布局比实心支撑柱重量减轻了近60%，同时抗侧向倾覆的能力并没有明显下降，筋板的厚度和高度做了匹配设计，当支撑端承受100N的侧向载荷时，筋板与法兰、六角接头的连接位置应力集中系数控制在1.8以内，长期受载不会出现焊缝开裂或者结构变形的问题。上方的六角形接头是铰接功能的核心部分，中间的通孔是铰接轴的安装位，通孔的公差带选了H7，和标准的铰接销轴配合时，间隙控制在0.01-0.03mm之间，既可以保证铰接转动的灵活性，又不会因为间隙过大出现晃动，六角形的外形设计一方面是方便安装时用扳手夹持固定，在工业传感检测、小型工装定位、轻型管线支撑这类需要小范围角度调整的安装场景里，这类带铰接结构的支撑构件是很常见的安装辅件，很多现场安装人员会直接叫它万向支撑座，核心作用就是给被支撑的部件提供一个可小角度摆动的安装基准，同时保证支撑结构的刚性，不会因为设备运行的微振出现角度偏移。从结构细节来看，底部的圆形法兰盘是整个构件的安装基准，盘面上均匀分布了三个沉头安装孔，孔位做了沉头处理，安装时螺栓头可以完全沉入盘面以下，不会突出法兰底面，保证法兰和安装基面完全贴合，避免出现安装倾斜的问题，法兰的厚度经过核算，在采用普通碳钢材质的情况下，三个M6螺栓锁紧后，法兰盘面的平面度变形量可以控制在0.02mm以内，

　　拧紧紧固螺丝的时候不会跟着转动，另一方面六个平面也可以作为角度调整的基准面，需要固定角度时，可以通过平面靠尺快速校准接头的偏转角度，比圆形接头的校准效率高很多。设计这类构件的时候，首先要明确安装边界：底部法兰的外径要匹配安装基面的可用空间，不能和周边的其他管线、构件产生干涉，三个安装孔的中心圆直径要符合现场常用的安装孔位标准，避免出现现场重新打孔的麻烦；中间筋板的高度要根据被支撑部件的安装高度要求确定，太高会降低整体刚性，太低则无法满足铰接摆动的空间需求，要保证铰接部件摆动到最大角度时，不会和筋板、法兰产生碰撞；上方铰接孔的直径要匹配常用的铰接销轴规格，同时六角接头的对边宽度要满足扳手夹持的尺寸要求，

　　不能因为尺寸太小导致扳手无法卡紧。实际应用中，这类支撑构件常用来安装光电传感器、小型喷吹管、轻型导向轮这类需要微调角度的部件，比如在流水线的检测工位上，传感器需要根据被测工件的位置微调检测角度，松开铰接轴的锁紧螺丝，转动六角接头调整到合适角度后再锁紧，整个调整过程不需要拆卸底座，调整效率很高；在小型气动管路的布置中，也可以用这类支撑座固定管线的末端接头，允许接头有小范围的角度摆动，补偿管线安装时的位置误差，避免管路因为硬连接出现应力集中。建模过程中，孔向导的应用是保证安装孔精度的关键，法兰上的沉头孔直接通过孔向导调用标准沉头孔参数生成，不需要手动绘制沉头的锥面和深度，既保证了孔的尺寸符合紧固件标准，也减少了建模出错的概率，

　　上方的铰接孔同样通过孔向导生成，保证孔的圆柱度和尺寸公差符合配合要求，筋板部分采用拉伸加倒角的方式建模，筋板和法兰、六角接头的连接位置做了R2的圆角过渡，减少应力集中，和实际加工时的焊接圆角保持一致，让模型的结构更贴近实际生产的零件。需要注意的是，这类支撑构件的铰接转动角度是有范围的，受限于筋板的高度和六角接头的尺寸，一般单侧摆动角度不超过15度，选型的时候要确认实际需要的调整角度是否在这个范围内，如果需要更大的调整角度，就要适当增加筋板的高度，或者缩小六角接头的外形尺寸，避免转动时出现干涉。另外，法兰底面和铰接孔的平行度也是设计时需要控制的形位公差，一般要求平行度不超过0.05mm，不然安装后铰接轴会出现倾斜，导致转动卡滞或者角度调整不准确。
