日内瓦间歇传动轮组装配结构设计

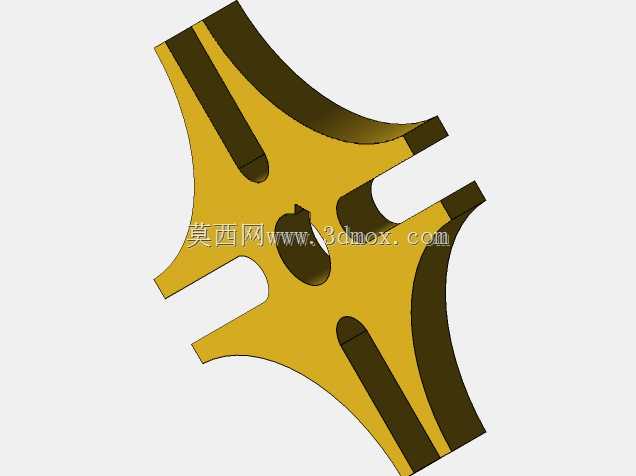

　　这套日内瓦轮组装配结构，核心是实现间歇式定角度分度传动，常见于多工位自动化送料、投影仪滚动换片、轻工包装设备的工位切换场景中，区别于连续运转的齿轮传动，它能在连续输入转动的前提下，输出端按照预设的节拍完成“转动-停歇-转动”的循环动作，停歇阶段无需额外配置锁止机构即可实现输出端的位置固定，大幅简化了间歇工位的定位结构设计。从结构组成来看，整套组件包含主动拨盘、带径向槽的从动槽轮、安装基板、两根支撑转轴以及配套的限位挡边结构，主动拨盘上的圆柱销在进入槽轮径向槽时带动槽轮转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与主动拨盘上的外凸锁止弧贴合，此时主动轴持续空转，槽轮保持静止状态，直到圆柱销进入下一个径向槽，才会启动下一次分度转动。

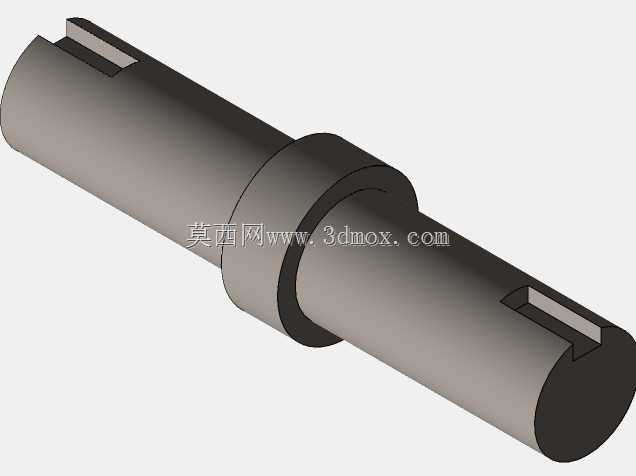

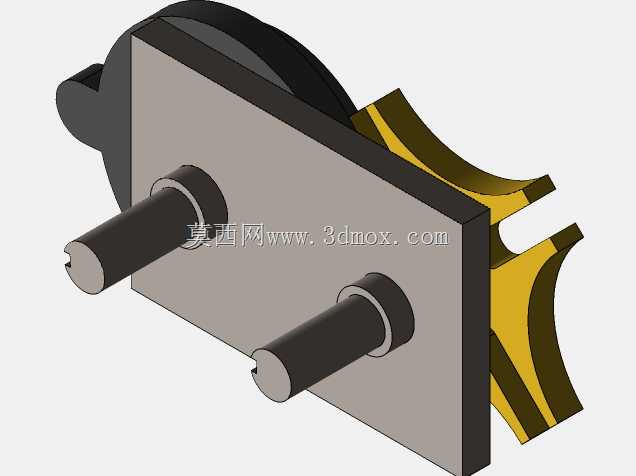

　　设计过程中首先要确定的是槽数，这套结构采用的是双槽对称布局，对应每次分度转动180度的输出需求，适配需要两个工位交替切换的设备场景，比如投影设备的滚动片架切换，每一次拨盘转动一圈，槽轮带动安装架翻转180度，完成两个投影位的交替，停歇阶段刚好预留出投影成像的稳定时间，不会因为传动抖动影响成像效果。安装边界方面，整套结构的安装基准是一块矩形金属基板，两根转轴平行固定在基板上，中心距需要严格匹配拨盘回转半径与槽轮槽长的几何关系，避免出现圆柱销卡滞或者脱离径向槽的情况，转轴伸出基板的轴端设计有扁位结构，方便外接动力输入件与负载安装件，不需要额外加工键槽即可传递扭矩，适合小负载、低转速的精密传动场景。基板一侧的弧形挡边结构，

　　一方面是对槽轮的转动范围做机械硬限位，避免过载情况下槽轮转过预设角度造成工位错位，另一方面也能在装配时作为定位基准，快速确定槽轮与拨盘的初始相位，减少装配调试的时间。在实际应用选型时，需要重点关注拨盘圆柱销与槽轮径向槽的配合间隙，间隙过小会导致传动卡滞，转动阻力增大，长时间运行会出现磨损加剧的问题；间隙过大则会在分度启动和停止阶段产生明显的冲击，不仅会带来传动噪音，还会导致输出端的定位精度下降，对于像投影设备这类对位置稳定性要求高的场景，配合间隙需要控制在0.02mm到0.05mm之间，同时锁止弧的配合面需要保证足够的贴合长度，避免停歇阶段受负载扰动出现位置偏移。另外，这套结构的动力输入侧转轴可以直接连接小型减速电机，

　　不需要额外配置分度凸轮或者伺服控制系统，就能实现固定节拍的间歇传动，相比采用伺服电机做点位控制的方案，整体结构成本更低，运行可靠性更高，适合在大批量生产的小型轻工设备、教学演示仪器、光学投影设备中使用。结构的外形整体呈矩形布局，所有传动部件都布置在基板的同一侧，另一侧为平整安装面，可以直接通过螺栓固定在设备的安装立板上，不需要额外设计安装支架，转轴的轴向定位依靠轴肩与基板上的安装孔台阶实现，装配时只需要将转轴压入安装孔，再依次装入槽轮、拨盘以及轴向挡圈即可完成组装，装配工序简单，适合规模化生产装配。在传动特性上，这套日内瓦机构在圆柱销进入和脱离径向槽的瞬间存在一定的柔性冲击，因此不适合高速重载的传动场景，通常输入转速控制在每分钟100转以内时，传动平稳性可以满足大部分小型设备的使用需求，如果需要降低冲击，可以在圆柱销上加装尼龙或者聚四氟乙烯材质的衬套，既可以减少金属件之间的硬接触磨损，也能吸收部分传动冲击，降低运行噪音。
