盘形凸轮直动从动件间歇送料机构

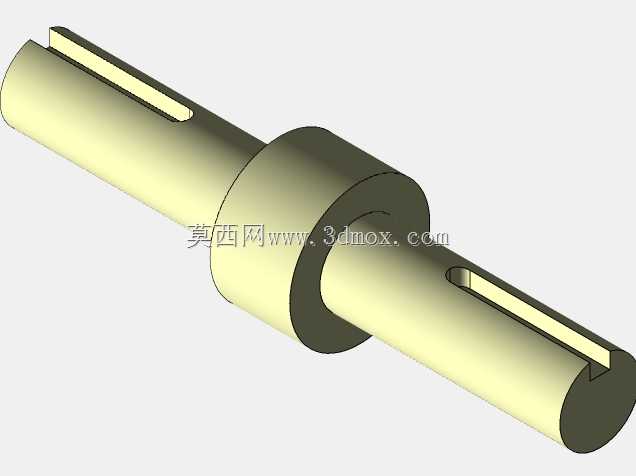

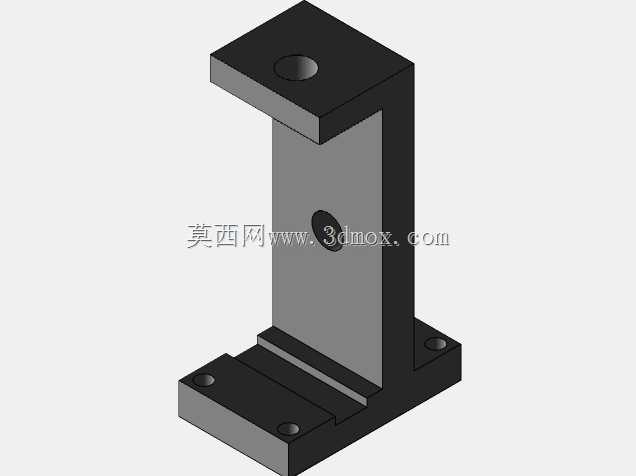

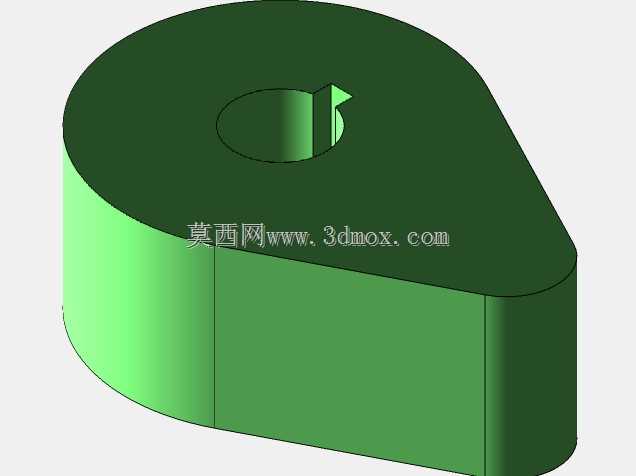

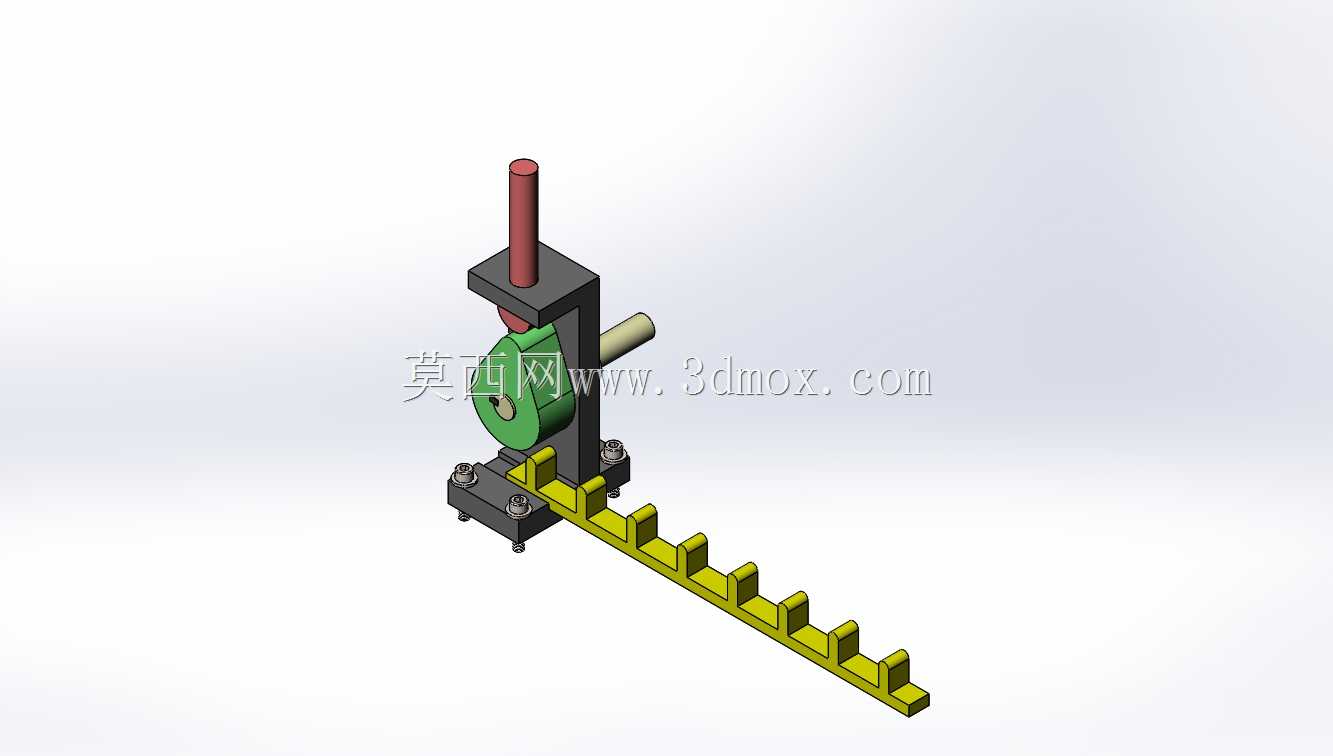

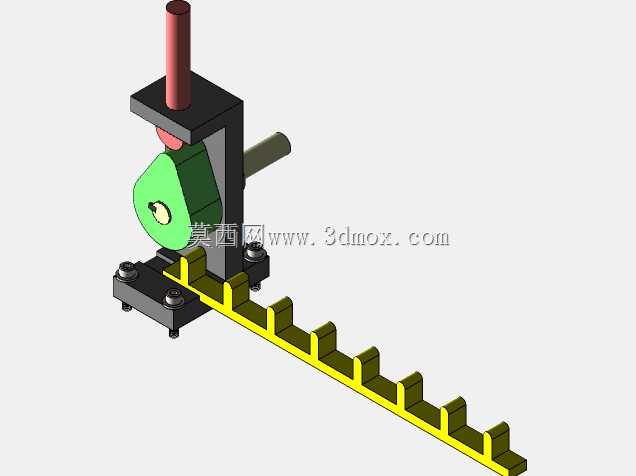

　　这套凸轮驱动的间歇送料结构，常见于小尺寸五金件、塑胶端子的冲压工序间步进输送，也可适配小型电子元器件的组装工位料道推送，相比槽轮、棘轮类间歇机构，凸轮驱动的从动件运动规律可通过轮廓曲线完全定制，能实现启动、推送、返程各阶段的柔性加减速，避免刚性冲击带来的工件跳料、定位偏移问题。整个机构的安装基准为底部的方形安装板，四角预留了内六角螺栓安装孔，可直接固定在设备台面板或铝型材机架的安装面上，安装板上方通过两根立式支撑柱固定凸轮安装座，支撑柱与安装板、安装座之间均采用圆柱定位销加螺栓锁紧的连接方式，保证长期往复运动下的装配精度不发生偏移。核心传动部分采用盘形开槽凸轮结构，凸轮中心穿入水平布置的传动轴，轴端预留了联轴器安装位，

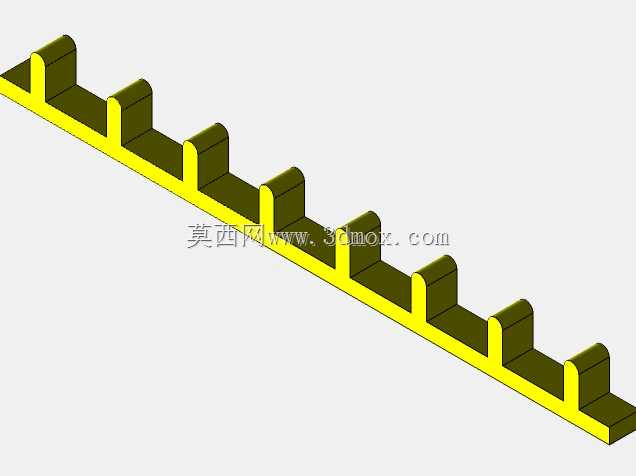

　　可直接对接伺服电机或减速电机输出端，凸轮槽内嵌的滚子与竖直方向的直动从动件铰接，从动件穿过安装座顶部的导向铜套做上下往复运动，铜套内壁开有储油槽，可定期加注润滑脂降低滑动摩擦损耗，从动件顶端设置了可调行程限位块，可根据实际推送行程需求调整从动件的上下极限位置，避免超程损坏凸轮轮廓。从动件下端连接的推送拨块，与下方水平布置的齿形送料导轨配合，导轨采用分段式齿槽设计，每个齿槽的间距与工件单次送进的步距完全匹配，拨块下行时卡入齿槽间隙，随凸轮转动带动导轨沿水平方向步进一个步距，拨块上行返程时与齿槽脱离，导轨依靠侧边的定位卡块保持位置固定，等待下一次推送动作。导轨的截面为矩形导向结构，底部设置了耐磨导向条，

　　可根据输送工件的重量更换不同材质的导向条，输送轻载塑胶件时可采用POM材质降低摩擦噪音，输送金属冲压件时可更换淬火钢条提升耐磨寿命。整个机构的运动逻辑完全由凸轮轮廓曲线决定，设计阶段先根据工位需求的送料步距、停歇时间、运动加速度要求绘制从动件位移线图，再通过反转法拟合凸轮的实际轮廓，同时校验凸轮机构的压力角，确保推程阶段压力角不超过许用值，避免出现自锁或驱动力矩过大的问题。装配过程中需重点保证凸轮传动轴与从动件导向孔的垂直度，以及送料导轨的水平度，若垂直度偏差超过0.05mm，会导致从动件运动卡滞，长期运行会出现导向套异常磨损、凸轮轮廓点蚀的问题；导轨水平度偏差则会导致送料步距不均，工件定位精度无法满足工位加工要求。

　　这套结构的优势在于运动可靠性高，无需复杂的电气控制程序即可实现固定节拍的间歇送料，在多工位转盘设备、小型冲压自动化线、端子组装设备中应用广泛，可根据不同的送料步距、负载需求调整凸轮基圆半径、从动件直径、导轨齿距参数，适配不同的生产场景，相比气动送料结构，其送料节拍更稳定，不会受气源压力波动影响，长期运行的维护成本更低，仅需定期检查凸轮滚子磨损情况、补充润滑脂即可保持稳定运行。
