方管焊接双层支撑工作台结构设计

　　这款焊接结构的工作台，核心采用标准方形管材做主体承载框架，在车间装配、检测工位、实验室工装布设场景中都有广泛适配性。日常生产里，这类台架常用来承托检测仪器、小型装配工装、待加工的轻型工件，上层框架预留的安装孔位可以直接固定台面板、传感器安装座或者小型工装夹具，不需要额外在框架上二次打孔攻丝，能减少现场安装的加工工作量。

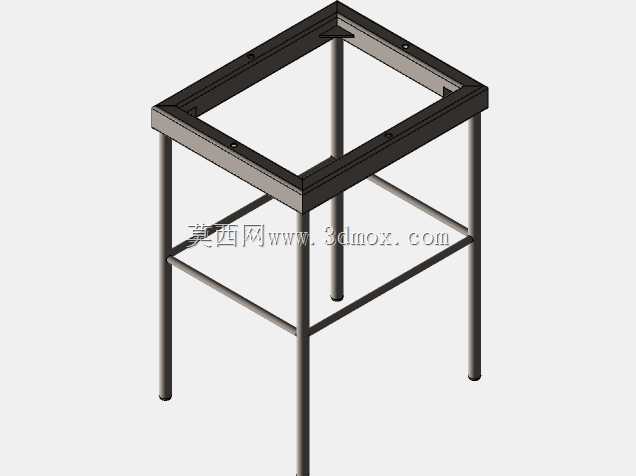

　　从结构设计逻辑来看，整体采用四立柱垂直承载的布局，四根竖向方管作为主要的承重传力构件，顶部的围焊方框形成上层的安装基准面，方框的四个角部做了满焊处理，避免长期承重后出现角部开焊变形的问题，方框内侧预留的台阶结构，可以直接嵌装木质、不锈钢或者防静电材质的台面板，嵌装后板面和框架上表面齐平，不会出现凸起磕碰操作人员手臂的情况。中层设置的横撑框架，一方面可以对四根竖向立柱做横向拉结，提升整体框架的抗扭刚度，避免台架受到侧向推力时出现立柱歪斜的情况，另一方面中层的平面可以放置工具盒、备用零件、检测辅具，充分利用垂直空间，减少台面的物品堆放杂乱问题。

　　设计过程中，竖向立柱的底部没有做额外的脚轮安装结构，默认采用平端触地的方式，适合固定工位的长期布设，如果后续需要移动使用，也可以在立柱底部预留的端面上加装脚轮或者可调支撑脚，不需要改动主体框架的焊接结构。整体框架的所有焊接节点都采用连续角焊缝，焊后做打磨去毛刺处理，避免尖锐边角划伤操作人员，框架表面可以根据使用场景做喷塑、镀锌或者刷防锈漆处理，适配潮湿、多粉尘或者洁净车间的不同使用环境。

　　从安装边界尺寸来看，这类方管焊接工作台的常规高度适配成年人站立操作的人机工程要求，上层框架的长宽尺寸可以根据工位的实际布设空间调整，图中这款的方形台面布局，适合放置小型检测设备、做轻型零件的装配作业，单框架的静态承重可以满足常规轻型工装、检测仪器的承载需求，不会出现框架下挠变形的问题。中层横撑的设置高度距离地面留有足够的腿部活动空间，操作人员站立作业时，腿部不会碰到中层的横撑结构，长时间作业也不会出现磕碰不适的情况。

　　在实际生产应用中，这类焊接工作台相比铸件工作台重量更轻，运输和现场安装都更方便，相比铝型材拼装的工作台，整体刚性更好，受到冲击载荷时不会出现型材连接节点松动的问题，适合有轻微振动的作业工位使用。框架顶部的安装孔位采用统一的间距布设，可以适配不同规格的台面板固定需求，也可以直接在框架上安装虎钳、小型检测支架等附件，不需要额外加装过渡连接板。设计时已经考虑了焊接变形的预留量，顶部方框的焊后平面度控制在合理范围内，安装台面板后不会出现板面翘曲、放置物品不稳的情况。四根立柱的垂直度在焊接工装的定位下做了精准控制，台架放置在平整地面上不会出现晃动、三条腿着地的问题，不需要额外反复调整垫脚就能达到稳定放置的状态。
