对开式黄铜底座衬套结构设计

　　这款对开式底座衬套主要应用于传感器安装支承、仪表类小型转轴的滑动支承场景，在低速轻载的传动工位中承担径向载荷承载、轴系定位以及磨损补偿的核心作用，常见于仪器仪表内部的转轴铰接处、小型检测设备的摆动支承位，能够在不拆解整段轴系的前提下完成衬套的更换与维护，大幅降低现场运维的拆装工作量。从结构设计逻辑来看，采用上下对开的分体式结构而非整体式轴套，核心考量是适配无法从轴端穿装整体衬套的安装工况，比如已经完成整轴装配、两端带有固定端结构的铰接工位，分体结构可以直接扣合在轴颈位置，再通过外部座体的压紧结构完成固定，无需拆卸轴上已装的其他传动零件。衬套本体采用黄铜材质，一方面是利用铜合金质地偏软的特性，在轴转动过程中优先磨损衬套而非硬质轴颈，

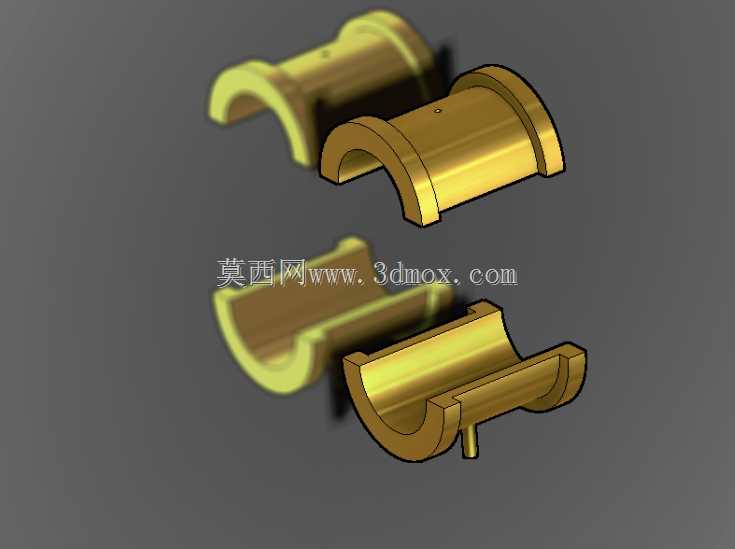

　　保护核心轴类零件的加工精度，另一方面铜合金的自润滑特性能够在少油甚至无预润滑的工况下短时间运行，避免启动瞬间的干磨拉伤。结构细节上，衬套的对合面设计有定位止口，上下半套扣合后能够保证内孔的圆度公差，不会出现合模错位导致的内孔棱边刮轴问题；衬套外壁设计有环形定位凸缘，安装时可以嵌入底座的对应卡槽内，限制衬套在轴转动过程中跟转，同时凸缘的端面可以承担少量轴向窜动的限位作用，避免轴系工作时的轴向位移累积。衬套下半部分设计有细小的注油定位凸柱，一方面可以插入底座的定位孔中完成周向防转，另一方面凸柱内部可以打通作为润滑油通道，将外部注入的润滑脂直接引导到衬套内孔的摩擦面，减少润滑脂的输送路径损耗。从安装边界来看，

　　这类衬套的外径与安装座的内孔采用H7/p6的小过盈配合，保证衬套装入座体后不会出现径向松动，内孔与轴颈采用H8/f7的间隙配合，预留足够的润滑膜存留空间，同时控制轴转动时的径向窜动量在仪表类设备允许的精度范围内；衬套的轴向长度需要比安装座的支承孔长度短0.1-0.2mm，避免压紧端盖时衬套被轴向挤压导致内孔收缩抱轴。在实际选型应用中，这类衬套适合转速不超过300r/min、径向载荷不超过材料许用比压的轻载摆动工位，比如传感器的摆杆支承、仪表指针的转轴支承、小型连杆的铰接点等场景，相比整体式铜套，它的维护便利性优势十分突出，尤其是在空间紧凑、轴系拆解难度大的仪器内部，无需拆解整轴即可更换磨损衬套，能够大幅缩短设备的停机维护时间。

　　设计过程中需要重点关注对合面的加工精度，上下半套合模后的内孔圆柱度需要控制在0.01mm以内，否则会导致轴转动时出现卡滞、局部磨损过快的问题；同时衬套外壁的凸缘位置需要与安装座的卡槽精准对应，避免安装时出现偏斜导致衬套受力不均。另外，衬套内孔的表面粗糙度需要达到Ra1.6以下，减少与轴颈的摩擦阻力，外圆表面粗糙度达到Ra3.2即可满足过盈装配的需求。在长期运行工况下，这类铜质衬套的磨损量可以通过定期检查轴的径向间隙来判断，当间隙超过设计允许值的2倍时，即可拆开压盖更换衬套，由于铜套本身成本远低于精密轴类零件，这种以易损件磨损保护核心零件的设计思路，在小型精密机械结构中应用十分广泛。
