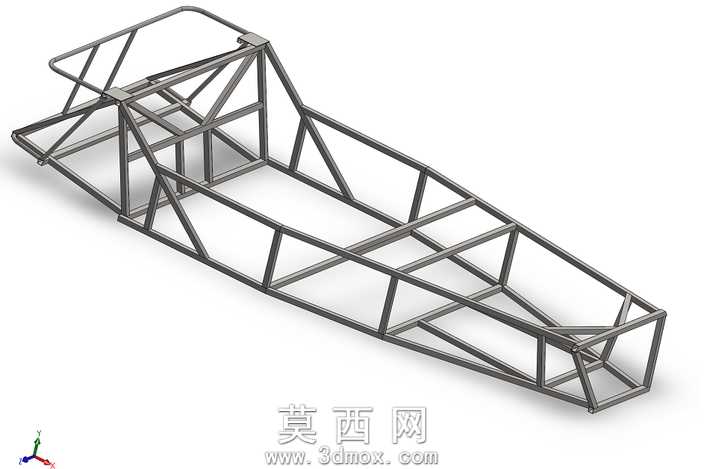

Locost4钢管式赛车底盘车架结构设计

本作品为Locost4轻量化钢管赛车底盘车架的三维参数化建模成果，建模过程严格遵循经典Locost跑车的底盘布局规范，以空间桁架结构为核心设计逻辑，全程采用三维机械设计软件完成全参数化草图绘制、空间管线定位、焊件结构生成与整体装配校验。建模初期先根据经典Locost底盘的轴距、轮距、驾驶舱布局、动力总成安装位等核心参数，绘制三维空间基准草图，确定每一根钢管的空间走向、连接节点位置，所有管件的排布均经过力学传导路径优化，主纵梁采用连续贯通的大直径钢管布置，承担整车纵向载荷与碰撞冲击力，横向支撑与斜向加强筋按照三角形稳定结构排布，将座舱区域、前悬安装区域、后动力总成安装区域的载荷均匀分散到整个桁架结构上，避免出现应力集中的薄弱节点。材质设定上，车架主体采用高强度冷拔无缝钢管材质，在渲染环节为金属管件赋予哑光银灰色金属质感，还原钢管焊接后的真实表面肌理，同时对焊接节点位置做了精细化处理，还原管件相贯线切割后的贴合形态，保证每一处连接结构都符合实际钢管焊接加工的工艺要求。结构设计层面，车架前部预留了悬架安装支座、转向机构安装位与碰撞溃缩区的支撑结构，中部座舱区域按照人体工程学参数预留了座椅安装位、踏板安装位与方向盘操作空间，后部预留了发动机、变速器与后悬架的安装固定点位，所有安装位的连接耳片均做了加厚处理，匹配实际改装赛车的载荷需求。整体建模过程中反复校验各管件之间的干涉情况，保证所有结构既满足轻量化减重的设计目标，又具备足够的扭转刚度与结构强度，完全符合自制轻量化跑车的底盘设计要求，可直接用于后续的工程出图、钢管下料与焊接组装参考。
