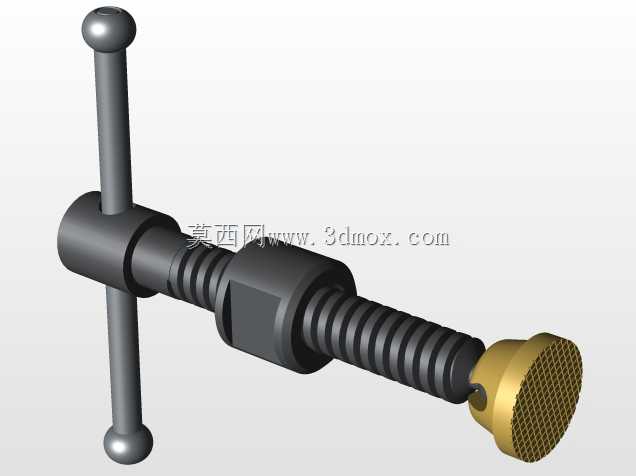

带T型手柄的可调式传感执行构件结构

　　在精密检测与小行程位移执行的工业场景里，这类带T型手柄的可调传感构件常被嵌入到工装夹具的定位检测单元、小型实验台的位移触发模块，或是精密装配工位的到位反馈组件中，区别于纯电驱动的传感执行件，它保留了手动微调的冗余操作空间，在设备调试、应急校准、小批量多品种工装换型的场景下，操作人员无需借助额外工具，直接转动顶部的T型手柄就能完成行程调整，适配产线快速换产的实际需求。从功能特性来看，构件中段的螺旋传动结构承担了核心的位移转换作用，梯形螺纹的牙型选择兼顾了传动效率与自锁性能，当调整到目标位置后，无需额外锁止结构就能保持当前行程，避免设备运行过程中因振动出现位置漂移；杆身的多段环形槽结构一方面是为了配合外置的位置检测元件，比如光电开关、

　　霍尔传感器可以通过识别槽位的位置变化，输出对应的位移信号，另一方面也能在装配时与导向套的卡簧配合，限制构件的最大伸缩行程，防止过度旋出导致的结构脱落。端头的黄铜材质接触件是直接与被测物体接触的部位，黄铜的耐磨特性与较低的硬度可以避免划伤被测工件表面，端头的铰接结构允许接触端有小角度的偏摆，在被测面存在微小倾斜误差时，依然能保证端面完全贴合，确保检测信号的准确性，不会因为接触偏斜导致触发位置出现偏差。设计思路上，整体结构采用了模块化的拆分逻辑，T型手柄、传动螺杆、导向基座、复位弹簧、接触端头都可以单独拆分更换，在长期使用出现磨损后，无需更换整个构件，只需要替换磨损的零件即可降低维护成本；导向基座的外圆柱面做了公差严格的h6级精度处理，

　　装配时可以直接嵌入到安装板的对应基孔中，配合侧面的紧定螺钉完成固定，不需要额外设计复杂的安装法兰，能大幅降低安装面的加工难度。从安装边界与尺寸适配来看，T型手柄的横向杆长度控制在单手操作的舒适范围内，转动时不会与周边的管线、其他构件产生干涉，螺杆的有效行程覆盖了常规精密检测场景下0-30mm的调整需求，整体构件的最大外径不超过20mm，可以嵌入到空间紧凑的工装内部，不会占用过多的设备布局空间；复位弹簧的刚度经过匹配，既可以在手柄松开时让接触端头保持恒定的接触压力，又不会因为压力过大导致被测薄壁工件出现变形。实际应用中，这类构件常被用在电子产品装配线的PCB板到位检测、小型五金件的尺寸分选工位、精密模具的合模到位反馈环节，

　　相比纯电子式的位移传感器，它的结构更简单，抗油污、抗粉尘的能力更强，在机加工车间的恶劣工况下也能稳定工作，不会因为切削液、金属粉尘的侵入出现检测失效；手动调整的结构也让现场操作人员可以根据不同批次工件的尺寸公差，快速调整触发位置，不需要重新设置传感器的参数，大幅缩短了产线的调整时间。结构细节上，传动螺杆与接触端头之间采用了球头铰接的连接方式，既可以传递轴向的推力，又允许接触端头有±5度的偏摆角度，适配被测面的平面度误差；导向基座内部的衬套采用了自润滑材质，长期往复运动不需要额外加注润滑油，避免油污对检测场景造成污染；T型手柄与螺杆的连接采用了销钉固定，转动时不会出现手柄与螺杆相对打滑的情况，保证调整的精度。在进行三维建模时，各零件的配合公差需要严格把控，导向基座与螺杆的配合间隙控制在0.02-0.05mm之间，既保证螺杆可以顺畅转动，又不会出现径向的晃动，避免检测位置出现偏差；弹簧的安装槽深度需要匹配弹簧的并圈长度，保证弹簧压缩到极限位置时不会出现卡滞；端头的黄铜接触件端面做了滚花处理，增加与被测物体接触时的摩擦力，防止接触过程中出现滑移影响检测精度。
