FRC赛事竞技作业机器人机械结构

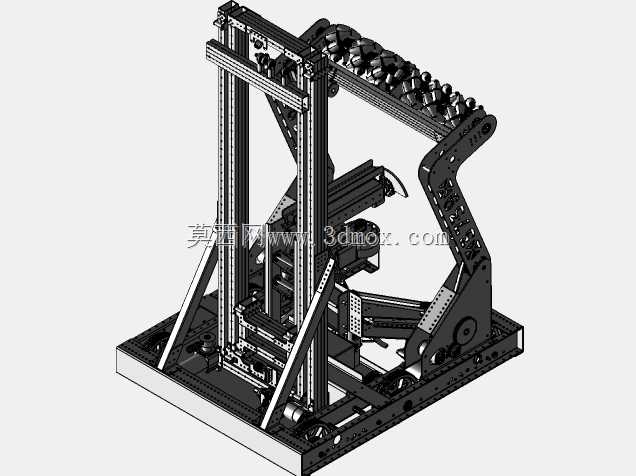

　　这套竞技类作业机器人的结构设计，核心围绕限定场地内的多任务作业需求搭建，整体采用铝型材拼接作为主承载框架，兼顾快速调整迭代与结构强度的平衡，适配赛事场景下频繁修改机构、快速调试的实际需求。底部承载平台采用整块板材作为安装基准，所有动力模块、传动组件、执行机构均以该底板为定位基准装配，能有效控制各部件的形位公差，避免框架拼接带来的累计误差影响机构运行精度。

　　从功能布局来看，设备分为移动承载、升降输送、末端执行三个核心功能段，升降段采用双列直线导轨作为导向支撑，配合同步带传动实现竖直方向的平稳往复运动，导轨安装面通过铣削加工保证平行度，避免升降过程中出现卡滞、偏载的问题，升降行程覆盖赛事场景下不同高度的作业点位，可完成低位拾取、高位放置的全流程动作。侧置的摆臂结构采用镂空板材加工成型，在保证结构刚性的前提下尽可能降低自重，减少摆臂转动时的转动惯量，提升动作响应速度，摆臂的铰接点采用带座轴承支撑，配合间隙可调的连接结构，能长时间承受往复摆动带来的冲击载荷，不会出现铰接松旷导致的定位偏差。

　　机架的斜向支撑布局经过受力校核，在设备快速启停、急转向的动态工况下，能抵消上部机构带来的倾覆力矩，保证整机运行的稳定性，所有型材连接位置均采用角件加内置螺栓的固定方式，既方便拆装调整，又能保证连接强度，不会因为频繁的冲击振动出现连接松动。上部的物料承载段采用多工位卡位设计，可同时容纳多个作业对象，配合末端的拾取机构，能单次完成多件物料的转运，减少往返行程，提升作业效率。

　　设计过程中充分考虑了安装边界的限制，整机的外廓尺寸严格适配赛事场地的通行宽度、限高要求，所有突出部件均做了圆角防护处理，避免运行过程中剐蹭场地设施或者其他设备。传动部件的走线全部沿型材内腔布置，外部设置走线槽固定线缆，避免运动过程中线缆被拉扯、磨损，所有动力元件的安装位置均预留了足够的维护空间，不需要拆解主框架即可完成易损件的更换、参数调整。

　　从实际应用场景出发，这类竞技机器人的结构设计逻辑同样可以迁移到工业场景的轻载移动作业平台中，比如仓储场景的小件物料转运、产线边的工位辅助上下料，其铝型材快速搭建的框架思路、模块化的功能段拆分方式，能大幅缩短非标设备的设计制造周期，根据不同的作业需求更换末端执行机构，即可适配不同的作业任务。摆臂与升降机构组合的运动方案，覆盖了三维空间内的常见作业点位，不需要复杂的多轴联动结构即可完成大部分常规拾取、放置动作，兼顾了制造成本与运行可靠性。

　　在细节设计上，所有运动副的位置均预留了润滑注油通道，可在不拆解结构的情况下完成日常维护保养，底板上预留了多组标准化安装孔位，可根据后续的功能拓展需求加装传感器、辅助定位组件，不需要重新加工底板。整机的重心经过配平计算，在升降机构运行到最高位置、摆臂伸展到最大幅度的极限工况下，重心投影始终落在底部支撑轮的包围范围内，不会出现倾翻风险，移动轮组采用悬挂式安装结构，在场地表面不平整的情况下，所有驱动轮均可保持与地面的有效接触，避免出现打滑、驱动力不足的问题。
