橡皮筋驱动翻转回落式机械料斗结构

　　在小型物料转运、教学实验装置以及轻型分拣工位的零散物料承接场景中，这类依靠弹性元件实现动作的料斗结构，往往能在不接入外部动力源的前提下完成特定的物料转移动作，适配空间局促、无法布置气动或电动驱动组件的简易工位。从实际使用逻辑来看，该装置的核心动作逻辑是依托橡皮筋的弹性蓄能完成起跳，在空中完成整周360度翻转后精准回落至底部基座，整个动作循环不需要额外的电控触发，仅通过初始的弹性势能预紧即可完成，适合作为教学演示机构验证弹性势能与重力势能的转换逻辑，也可经过尺寸放大后适配小型轻工产线的定点物料抛送工序。

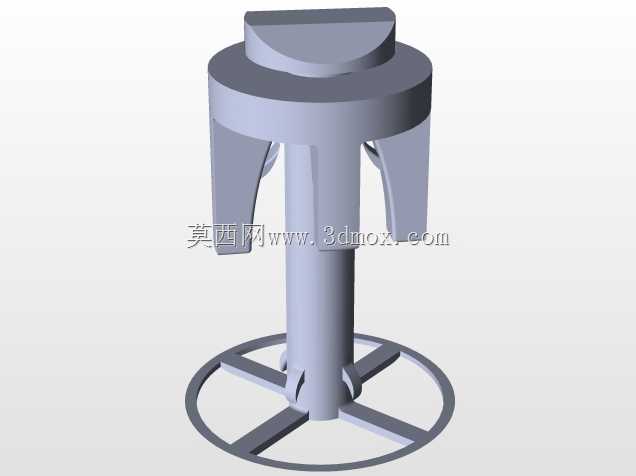

　　从结构设计层面拆解，整个装置分为上部料斗承载段、中部支撑立柱、底部导向基座三个核心部分。上部承载段采用半封闭的斗式结构，顶部做了半圆式的挡边设计，避免翻转过程中内部承载的小型物料在离心力作用下甩出，斗体与中部立柱采用刚性连接，保证翻转过程中整体的同轴度，不会因为偏心导致回落时卡滞。中部立柱为等截面圆柱结构，表面做了光滑处理，减少与导向部件之间的摩擦阻力，立柱靠近基座的位置设置了四个周向均匀分布的径向支撑筋，筋板与底部的环形基座连为一体，既可以在起跳时为橡皮筋提供稳定的挂接支点，也能在回落时起到导向定位作用，保证每次翻转后都能精准落回初始位置。底部的环形基座采用中空圆环设计，圆环内径略大于立柱外径，预留的间隙刚好抵消翻转过程中产生的微小径向偏移，四个径向连接筋从立柱根部延伸至圆环内壁，呈十字形分布，既保证了基座的整体刚性，也不会过多增加整体重量，影响弹跳高度。

　　设计过程中需要重点考量几个边界参数：首先是橡皮筋的挂接位置与预紧拉伸量，挂接点设置在立柱下部的筋板位置时，弹性力的作用线与立柱轴线重合，不会产生额外的偏心力矩，预紧拉伸量需要根据整体重量匹配，拉伸量过小无法提供足够的起跳动力，无法完成整周翻转，拉伸量过大则会导致起跳冲击力过强，回落时容易出现弹跳偏移，无法精准复位。其次是上部料斗的重心位置，需要将整体重心控制在立柱轴线上，同时重心高度要尽可能靠近立柱中部，避免翻转过程中因为重心过高导致失稳，料斗的容积设计也需要匹配整体承重，单次承载物料的重量不能超过橡皮筋弹性蓄能的承载上限，否则会导致动作失效。外形尺寸方面，这类原型结构的整体高度通常控制在150-200mm区间，底部基座的环形直径控制在80-100mm，上部料斗的直径与基座直径比例约为1.2:1，安装时只需要将底部基座通过螺栓固定在安装平面上即可，不需要额外的配套安装支架，占用的安装空间极小，适合在桌面级实验台或者小型产线的边角位置布置。

　　从功能特性来看，该结构没有复杂的传动组件，所有部件均为刚性结构加弹性元件，故障率极低，日常维护只需要定期检查橡皮筋的老化情况，及时更换弹性元件即可，不需要做润滑或者精密校准。在实际应用场景中，如果用于物料抛送，可以在料斗内部设置简易的触发挡片，当物料重量达到设定值时自动释放弹性预紧力，完成物料的翻转倾倒，不需要人工触发；如果用于教学演示，则可以通过更换不同弹性系数的橡皮筋、调整料斗的配重，来验证不同参数下的翻转动作轨迹，帮助学习者理解刚体转动、势能转换的相关工程原理。设计建模过程中，需要重点保证立柱与基座的同轴度公差，同轴度误差控制在0.1mm以内，否则翻转回落时会出现卡滞，四个径向筋板的角度公差需要控制在±0.5度，保证弹性力均匀分布，上部料斗与立柱的连接位置需要做圆角过渡，避免应力集中导致多次动作后出现连接断裂。
