通风散热型机动车盘式制动结构

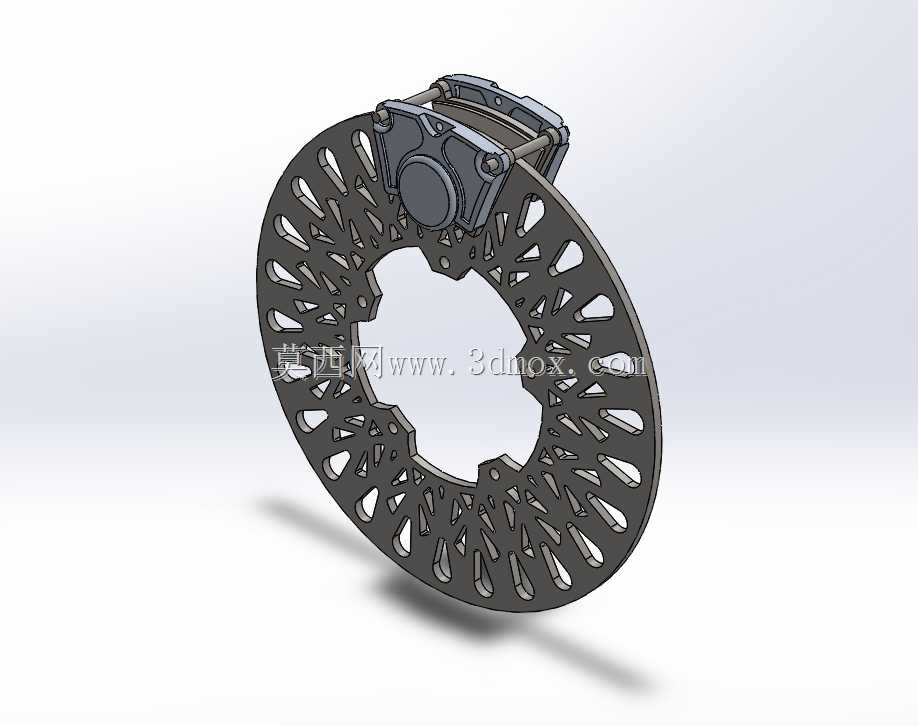

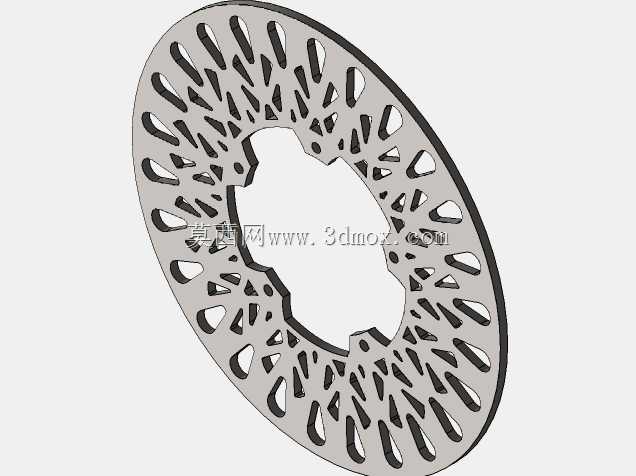

　　这套盘式制动结构的三维建模，完全围绕实车装配的边界条件展开，首先要明确的是它的核心应用场景覆盖了乘用车辆、轻型商用车辆以及场地竞速车辆的前轮制动回路，相比鼓式制动结构，它的热衰退抗性更强，在连续制动工况下能保持更稳定的摩擦系数输出，不会因为制动鼓受热膨胀出现踏板行程虚位增大的问题。从结构设计逻辑来看，制动盘采用了分体式通风镂空设计，盘面的导流槽并非随意排布的装饰结构，每一条槽道的走向都顺着车轮旋转方向做了倾角优化，当车轮转动时，槽道会像离心风扇叶片一样把外界冷空气从盘体内圈导入，顺着槽道向外圈甩出，持续带走制动片摩擦产生的热量，避免盘面温度过高导致摩擦材料热失效。盘面的安装定位孔采用了均布设计，

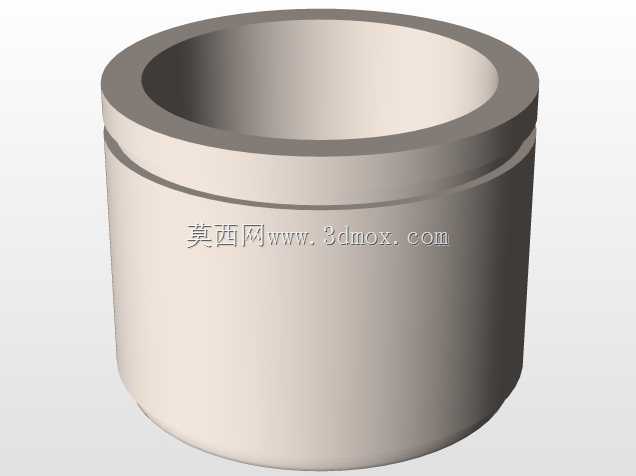

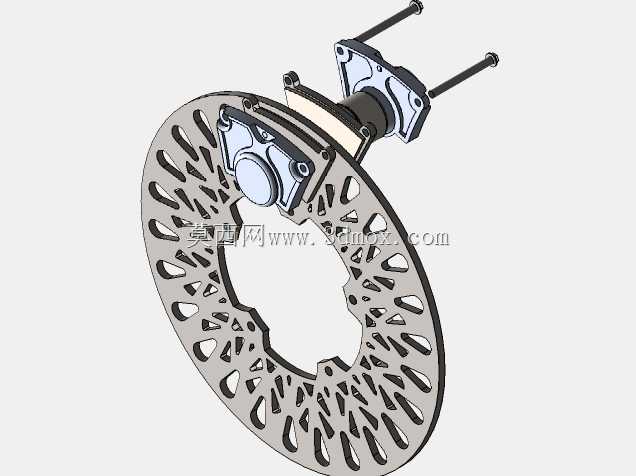

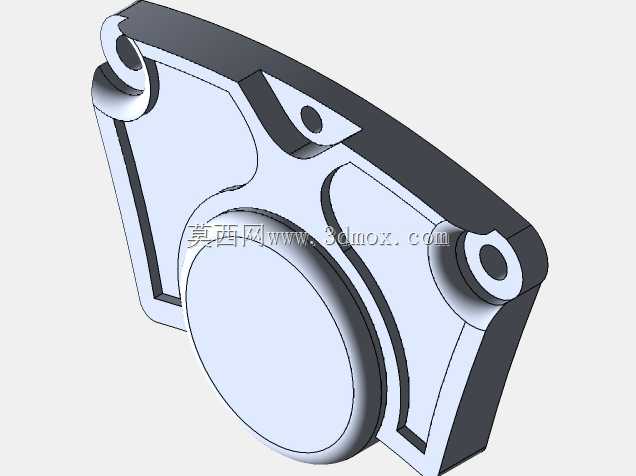

　　中心定位止口的尺寸严格匹配轮毂轴头的配合公差，安装时可以直接套在轴头法兰上，通过轮毂螺栓压紧固定，不需要额外设计转接法兰，适配市面上多数同规格的麦弗逊前悬架转向节安装位。制动卡钳采用浮动式单活塞结构，卡钳本体的安装支架预留了两个导向销安装孔，导向销的轴线与制动盘端面保持严格平行，保证制动时卡钳可以沿销体轴向顺畅滑动，让内外两侧的制动片能均匀压在制动盘端面上，避免出现偏磨导致的制动抖动问题。卡钳的进油口位置做了内螺纹接口设计，适配标准的制动硬管接头，安装时不需要改动原车的制动管路走向，活塞的回位依靠矩形密封圈的弹性变形实现，解除制动时密封圈会带动活塞回退微小行程，让制动片与盘面之间保持合理的间隙，避免行驶过程中出现拖磨阻力。

　　在建模过程中，特意还原了制动盘与卡钳之间的安全间隙，制动盘的最大外径尺寸控制在常规16寸轮毂的容纳边界内，不会在转向时与轮毂辐条或者减震器筒身发生运动干涉，卡钳的本体厚度也做了适配校核，即使搭配大ET值的改装轮毂也能顺利装入。从实际使用的功能特性来看，这套结构的制动响应速度更快，因为盘式制动的摩擦副是面接触且没有鼓式结构的自增力效应，制动力度的控制线性度更好，驾驶员可以通过踏板力度精准控制制动力输出，在紧急制动时能更快触发ABS系统的点动循环，缩短制动距离。另外镂空的盘面设计还能快速排走制动片磨损产生的粉尘，避免粉尘在摩擦面堆积导致制动异响，雨天行驶时，盘面的积水也会被离心力通过镂空槽快速甩出，减少水衰退现象的出现，

　　刚驶入积水路段时不需要反复点刹磨干盘面就能获得足够的制动力。设计时还考虑了维护便利性，制动片的更换不需要完全拆解卡钳本体，只需要拆下导向销的固定螺栓就能翻开卡钳更换摩擦片，日常检查制动片磨损状态时，也可以通过轮毂的辐条间隙直接观察到摩擦片的剩余厚度，不需要拆卸车轮就能完成初步检查。整个结构的所有配合面都做了公差匹配设计，制动盘的端面跳动量控制在0.05mm以内，避免高速制动时出现方向盘抖动的问题，卡钳支架的安装面与制动盘端面的垂直度也做了严格约束，保证制动片整个摩擦面都能均匀贴合盘面，不会出现局部压力过大导致的盘面烧蚀或者摩擦片异常磨损。
