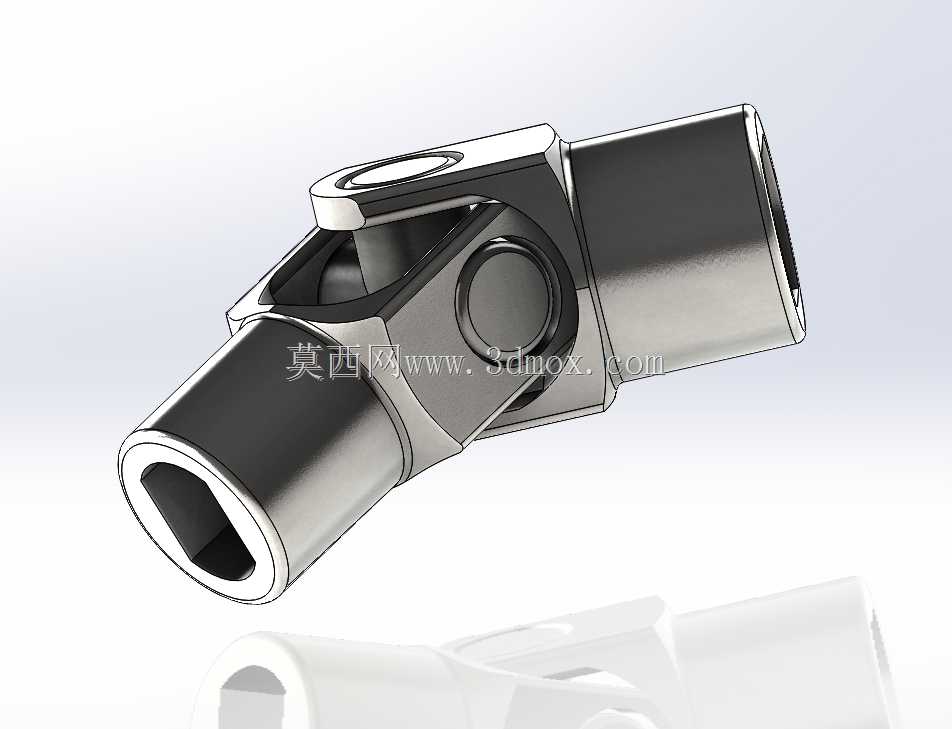

FSAE赛车用3/4英寸转1英寸DD转向万向节

这款转向万向节是专为方程式赛车转向系统开发的传动连接件，主要应用在学生方程式赛车、小型改装赛车、特种作业车辆的转向传动链路中，承担转向轴之间变角度扭矩传递的核心作用，能够在转向轴存在轴线夹角、安装位置偏移的工况下，稳定传递转向操作的扭矩，避免转向卡滞、传动间隙过大的问题，保障转向操作的精准度与响应速度。在实际装车场景中，这类万向节多布置在转向柱与转向器输入轴之间的连接位置，适配转向系统布局中无法实现同轴直连的安装场景，抵消车架振动、转向机构相对位移带来的轴线偏差，保证转向力传递的平顺性，不会因为轴间夹角变化出现转向力度忽轻忽重的问题，适配赛事场景下激烈驾驶的高频转向操作需求。从功能特性来看，这款万向节采用十字轴式万向传动结构，两端为DD型直孔连接结构，也就是带单平面定位的方孔适配接口，分别适配3/4英寸与1英寸直径的DD型转向轴，安装时仅需将对应规格的转向轴插入端孔，通过孔侧的顶丝结构完成轴向锁紧，即可实现无滑转的扭矩传递，十字轴配合部位预留了合理的转动间隙，既保证转动灵活性，又能控制传动回程间隙在极小范围内，避免转向虚位影响操控手感。在设计思路上，这款万向节整体采用等强度结构设计，主体连接叉部位采用高强度合金钢构型，在保证结构强度足以承受转向极限扭矩的前提下，尽可能削减非受力区域的材料厚度，控制零件整体重量，满足赛车轻量化的设计需求；十字轴的转动接触面做了适配润滑的结构设计，能够在长期高频转动工况下减少磨损，延长部件使用寿命，避免赛事过程中出现传动失效的风险。从安装边界来看，这款万向节的整体转动摆角范围能够覆盖赛车转向系统常见的最大夹角需求，两端接口的同轴度公差控制在高精度范围内，安装后不会出现转动卡滞、传动偏心的问题，整体外形紧凑，不会与周边的车架结构、线束、踏板组件发生运动干涉，能够适配空间局促的赛车驾驶舱内部布局，不需要额外改动周边部件即可完成安装替换。
