六耳式带孔环形传动连接法兰结构件

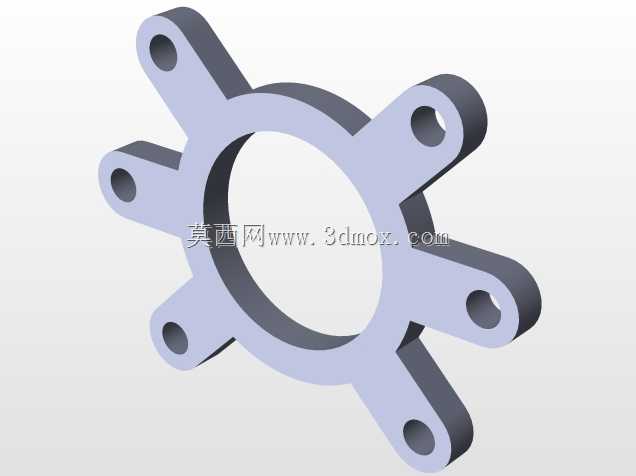

　　在中小型传动设备的扭矩传递链路里，这类带径向支耳的环形结构件常被用在动力输出端与执行端的衔接位置，替代传统平键连接的刚性法兰，适配需要小幅角向补偿的传动场景，比如轻工输送线的辊筒组对接、小型包装设备的分度转盘连接、实验室小型搅拌装置的动力衔接，都能见到这类结构的实际应用。它的核心功能是通过周向均匀分布的支耳安装孔，实现两端轴系的扭矩传递，同时依靠支耳的弹性形变余量，抵消两端轴系少量的同轴度误差，避免刚性连接下的应力集中导致的轴件疲劳断裂，相比传统整体式法兰盘，这类结构在安装时不需要严格保证两端轴的绝对同轴，对现场装配的公差容忍度更高，能降低一线装配人员的调校难度。从设计思路来看，这款结构件采用中心大通孔的环形基体设计，

　　中心孔的尺寸匹配对应规格的传动轴轴径，基体内孔可根据实际需求设计成光孔配合紧定螺钉，或是加工键槽配合平键实现周向固定，六个径向延伸的支耳沿环形基体周向60度均匀分布，每个支耳末端加工同轴的贯通安装孔，安装孔的孔径适配对应规格的连接螺栓，支耳与环形基体的衔接位置做了大圆角过渡处理，避免直角位置的应力集中，在承受交变扭矩时减少断裂风险。整体结构的厚度保持均匀一致，支耳的厚度与环形基体的厚度完全相同，在加工时可直接采用板材激光切割后去毛刺成型，不需要复杂的铣削工序，适合批量加工生产，能有效控制制造成本。从安装边界来看，这类结构件的外径由支耳末端的外接圆决定，安装时需要预留出对应外接圆直径的径向安装空间，

　　六个安装孔的中心分布圆直径是安装时的核心定位尺寸，现场安装时需要配对的连接法兰对应位置的安装孔中心距与该尺寸保持一致，中心通孔的内径决定了可适配的最大传动轴轴径，轴向厚度决定了安装时的轴向占用空间，在做设备整体布局时，需要在轴系衔接位置预留出对应厚度的轴向间隙，避免安装后出现轴向顶死的情况。在实际使用过程中，这类结构件的支耳在传递扭矩时会承受一定的弯曲应力，因此设计时支耳的宽度需要根据传递的额定扭矩做校核，保证在额定负载下支耳的弯曲变形量在允许范围内，不会出现永久塑性变形，安装孔的位置需要严格保证周向均布，否则会出现个别支耳受力过大的情况，导致局部过载断裂。相比传统的梅花联轴器弹性体，这类金属材质的结构件耐温范围更广，

　　在有一定温度的工作场景下不会出现橡胶老化的问题，适合在烘干设备、高温输送线这类环境温度较高的设备中使用，同时金属材质的抗疲劳性能更好，在频繁正反转的传动场景下使用寿命更长，不需要频繁更换易损件。在三维建模过程中，这类结构的建模逻辑相对清晰，先绘制中心环形基体的草图，再阵列径向支耳的轮廓，拉伸成型后对安装孔位置做切除处理，最后对所有锐边做倒圆角处理，建模时需要重点注意支耳与基体衔接位置的圆角尺寸，圆角过小会导致应力集中系数过高，圆角过大则会减小支耳的有效受力宽度，需要根据实际受力情况做平衡调整。在做工程图输出时，需要重点标注中心通孔的尺寸公差、安装孔的位置度公差、支耳的厚度公差，这些尺寸直接影响后续的装配适配性，位置度公差需要控制在合理范围内，避免安装时出现螺栓无法穿入的情况。
